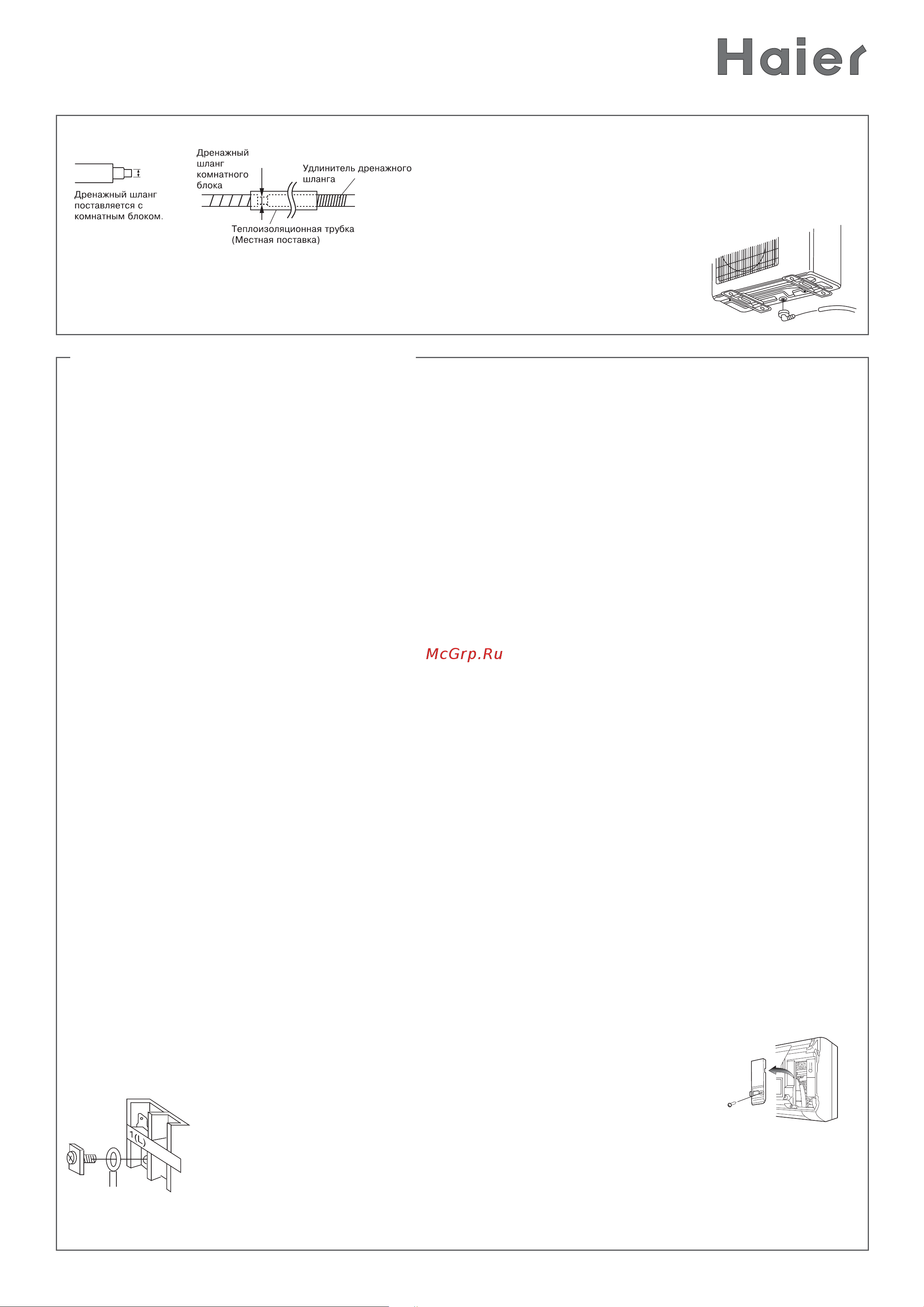

![Haier HSU-07HEK03 [15/30] Электромонтажные работы](/views2/1806604/page15/bgf.png)
www.daichi.ru
15
ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEK03, HSU-HEK03
ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
Электромонтажные работы должны выполняться в соответствии с действующими государ-
ственными стандартами.
Все провода, детали и материал должны соответствовать действующим государственным
стандартам.
Не подавайте напряжение на блоки системы кондиционирования до тех пор, пока не проведе-
на проверка на герметичность контура циркуляции хладагента.
Используйте соединительные кабели с сечением жил и номинальным напряжением, указанны-
ми в техническом описании кондиционера. Заметьте, что сечение кабелей, применяемых в си-
стемах кондиционирования, как правило, превосходит сечение кабелей обычных электропри-
боров.
Прокладка кабелей, соединяющих наружный и внутренний блоки, производится в соответствии
с конфигурацией трубопроводов хладагента, соединяющих эти блоки.
Электротехнические работы должны производиться в соответствии требованиями местных
правил техники безопасности.
Все электротехнические работы выполняются квалифицированным техническим персоналом.
Электрические подключения выполнять в соответствии с электрическими схемами, приведен-
ными в приложении и на панелях наружного и внутреннего блоков кондиционера.
Если электропроводка не подходит для питания кондиционера, электрик не должен подклю-
чать к ней кондиционер. Нужно объяснить владельцу кондиционера суть проблемы и способы
ее устранения.
К автомату защиты, к которому подключается кондиционер, запрещено подключать другие
электроприборы.
Подключение внутреннего блока
1. Проверьте зажимы, крепящие провода в клеммной коробке, которые могли ослабиться
из-за вибрации во время транспортировки кондиционера. При нарушении контактов возмо-
жен нагрев и возгорание проводов. Поэтому проверьте надежность контактов и закрепите
соединение при необходимости.
2. Проверьте параметры электропитания.
3. Убедитесь, что защитный автомат рассчитан на ток, протекающий при работе кондиционе-
ра.
4. Убедитесь, что сечение кабеля электропитания достаточно для кондиционера.
Снимите панель и винты и выньте крышку клеммной короб-
ки.
5. Подключите кабели в соответствии с маркировкой контактов.
Для наращивания дренажного трубопровода ис-
пользуйте шланг из рыночного ассортимента с вну-
тренним диаметром 16 мм.
Обеспечьте тепловую изоляцию участка удлини-
тельного шланга, прокладываемого в помещении.
В моделях тепло/холод, рабо-
тающих в режиме обогрева,
происходит образование конденсата в наружном блоке, поэтому необходимо
заранее предусмотреть от них отвод конденсата.
Ø
16
Ø
16
