ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEK03, HSU-HEK03
www.daichi.ru
8

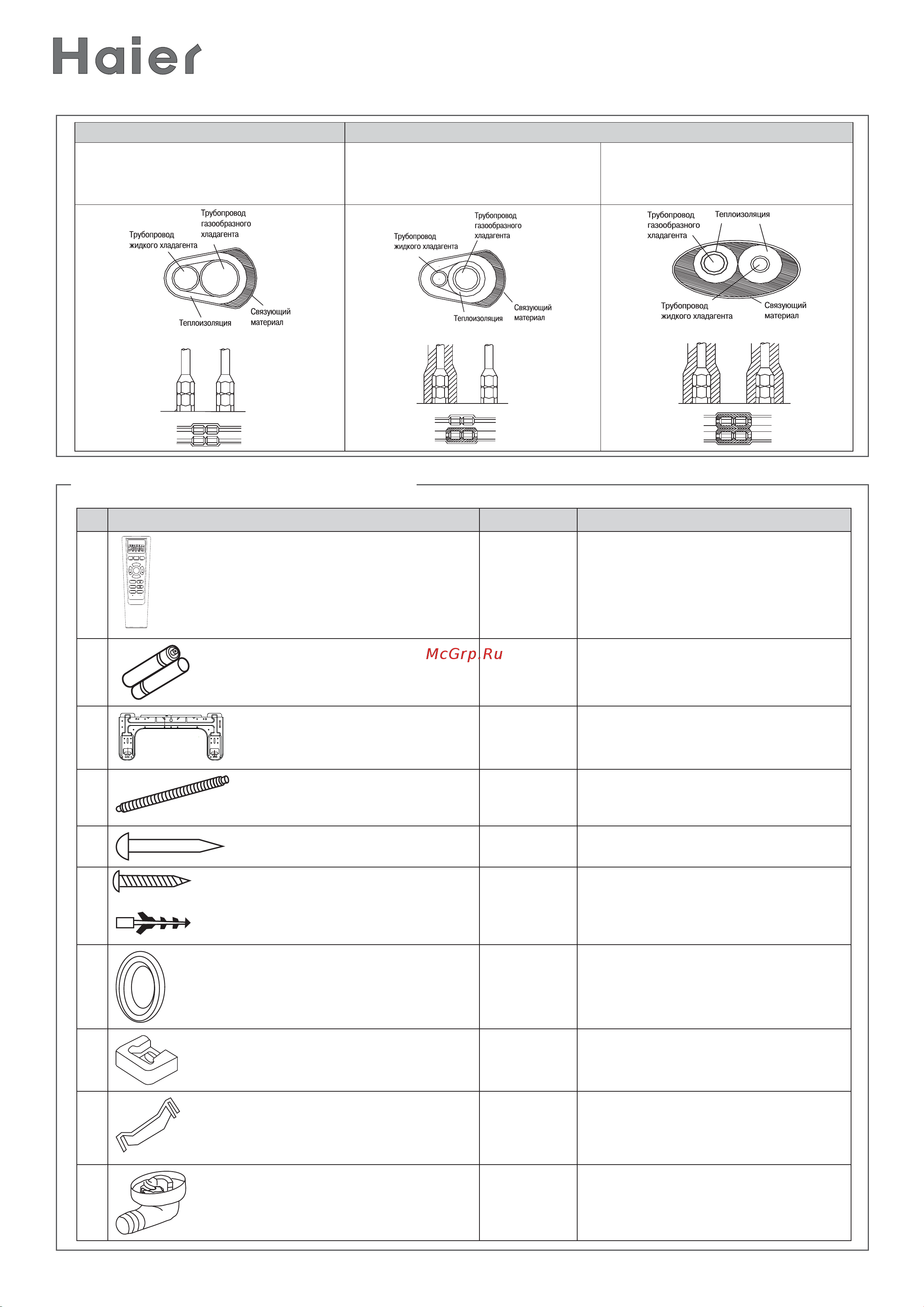

КОМПЛЕКТАЦИЯ АКСЕССУАРОВ
N Аксессуары количество Рекомендации
1
1 См. руководство пользователя
2
2 Вставьте в пульт соблюдая полярность
3 1
См. раздел “Монтаж внутреннего
блока”
4
1
При удлинении используйте шланг
стороннего производителя Ø 16 мм.
См. раздел “Дренажная система”
5
6
Не рекомендуется использовать в
большинстве случаев
6
4
В зависимости от материала стен
используйте соответствующий крепеж
стороннего производителя
7
1
Используется для декорирования
сквозного отверстия с наружной
стороны
8
4
Установите на лапы наружного блока
для снижения вибраций
9
1
Используется для фиксации
трубопроводов при прокладке в
технологическом отсеке внутреннего
блока
10
1
Прикрепите к дренажному отверстию
в нижней части наружного блока
Пульт управления
Элементы питания ААА-1,5V
Монтажная пластина
Дренажный шланг
Крепеж Ø 4 x 40
Шуруп Ø 4 x 25 с дюбелем Ø 6 x 30
Крышка для стенного отверстия
Виброоизолятор
Прижимная пластина
Дренажный отвод
ON/OFF
FAN
MODE
SWING
TIMER
CLOCK
SET
SLEEP
LOCK
RE
SET
Неправильно Правильно
Трубопроводы газообразного и жид-
кого хладагента не рекомендуется
класть вместе при проведении работ
по изолированию
Изолируйте трубопровод газоо-
бразного хладагента (только охлаж-
дение)
Изолируйте трубопроводы
газообразного и жидкого хлада-
гента
