Команды управления

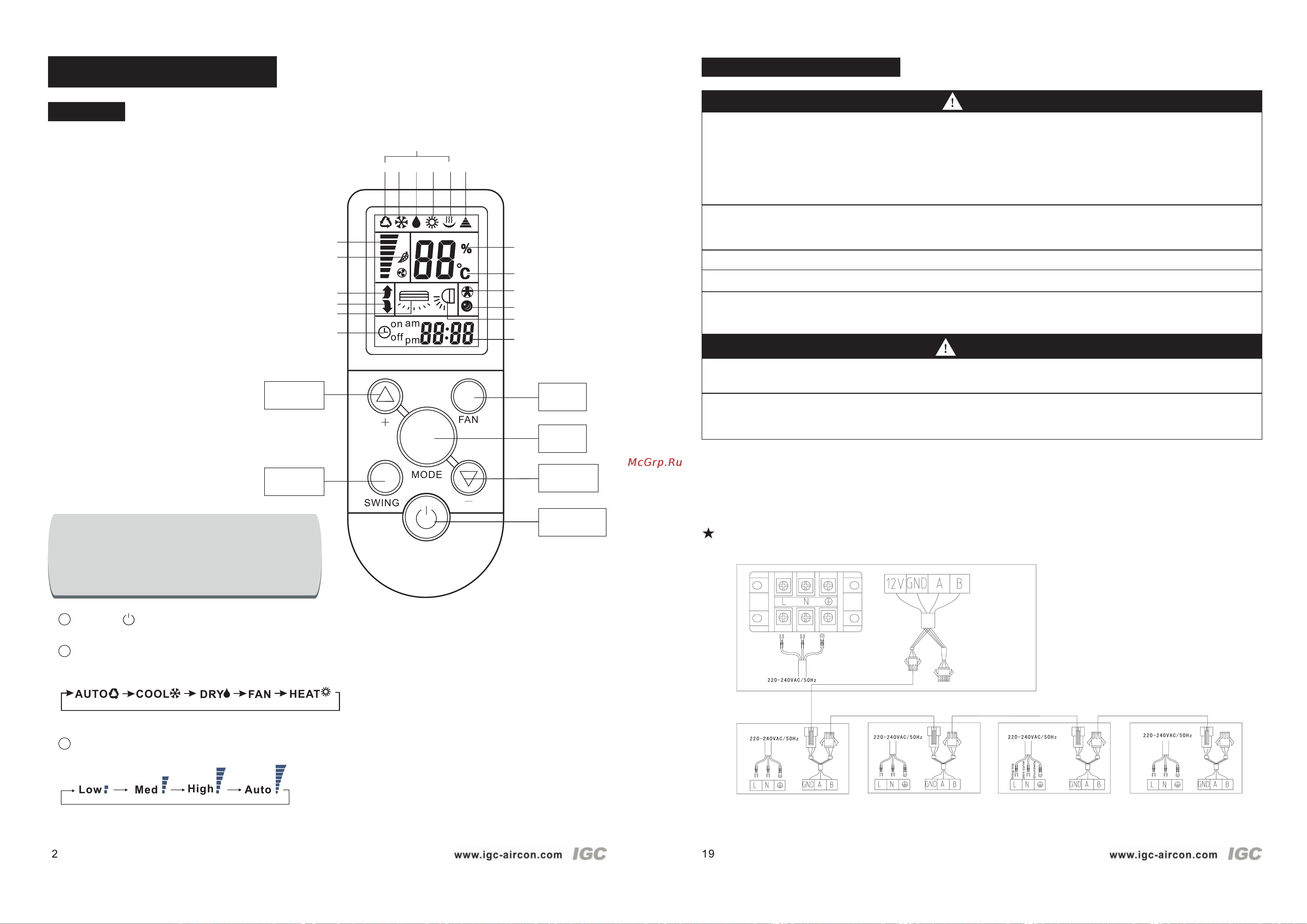

Пульт ДУ
Схема проводки
Примечание:
Обратите внимание, что эт
о общая схема пульта
ДУ и может не совпадать с пультом в вашей
комплектации.
Некоторые функции на данном рисунке могут
быть недоступны в вашей комплектации
Область просмотра режимов
Авто Охл.Ɉɫуш. Обог. Увл. Выбр.
Индикатор функции
ионизации
Р
ежим быстрого
охлаждения/обогрева
Бесшумный режим
Направление воздушных потоков
вправо/влево
Индикатор таймера
Вкл/выкл
Настройка
заданной
температуры
Настройка
направления
воздуха
Настройка
заданной
температуры
Выберите
режим
Выберите
скорость
вентилятора
Включить/
выключить
кондиционер
Индикатор влажности
Индикатор температуры
Индикатор состояния
Индикатор режима сна
Направление воздушных потоков
вверх/вниз
Индикатор Таймер/Часы
Индикатор скорости
вентилятора
1
2
3
Кнопка “
Кнопка MODE
Кнопка FAN
Вы можете нача
ть работу, нажав на эту кнопку и завершить работу, нажав еще раз.
С помощью этой кнопки вы можете выбирать разные режимы работы. После нажатия изменится
режим работы.
Примечание: В агрегате с функцией о
хлаждения, нет режима нагрева.
Вы можете выбрать скорость работы вентилятора «Низкая», «Средняя», «Высокая», «Авто»
Электрические соединения
ПРЕДОСТЕРЕЖЕНИЕ
ВНИМАНИЕ
Все работы по электрике до
лжны проводиться квалифицированным специалистом должны выполняться в
соответствии с требованиями местных стандартов.
Система должна иметь независимый источник питания. Необходимо установить 1-полюсный переклю
-
чатель с зазором ме
жду замыкающими контактами, по крайней мере, 3 мм.
ɇɟɩɪɢɧɢɦɚɣɬɟɩɨɩɵɬɨɤɜɵɩɨɥɧɹɬɶɤɚɤɢɟɥɢɛɨɪɚɛɨɬɵɩɨɷɥɟɤɬɪɢɤɟɫɚɦɨɫɬɨɹɬɟɥɶɧɨ
Для предотвращения поражения электрическим током необходимо установить предохранитель от утечки
на землю, выключатель питания, прерыватель или предохранитель.
Спецификация предохранителя для внутренних помещений на панели управления – T3.15AL250V.
Необходимо обеспечить надежное заземление, иначе есть вероятность поражения электрическим током.
Все кабели необходимо обвязать кабельной стяжкой для их надежного крепления к разъемам.
Неправильное присоединение или небезопасная стяжка может вызвать ɤɨɪɨɬɤɨɟɡɚɦɵɤɚɧɢɟили
привести к возгоранию.
НЕ подсоединяйте заземляющий кабель к газопроводу или водопроводу, телефонным линиям,
молниеприемникам или заземляющим кабелям других устройств.
Как только агрегаты для помещений и для улицы были включены, в течение 1 минуты не отключайте
питание (будет происходить автоматическая настройка системы), в противном случае это приведет к
некорректной работе агрегата.
Пожалуйста, присоединяйт
е силовой и соединительный кабели согласно электросхеме.
Плотно зафиксируйт
е кабели на клеммной колодке при помощи зажимов, чтобы дополнительная
внешняя нагрузка на кабели не вызвала возгорание и не привела к поражению электрическим током.
После того, как подк
лючение к источнику питания завершено, обеспечьте, чтобы провода не касались
других частей, как трубопровод, компрессор и т.д.
Внешний блок
Внутренний блок №1
Внутренний блок №1 Внутренний бл
ок №2 Внутренний блок №3 Внутренний блок №4
Линия связи Линия связи Линия связи
