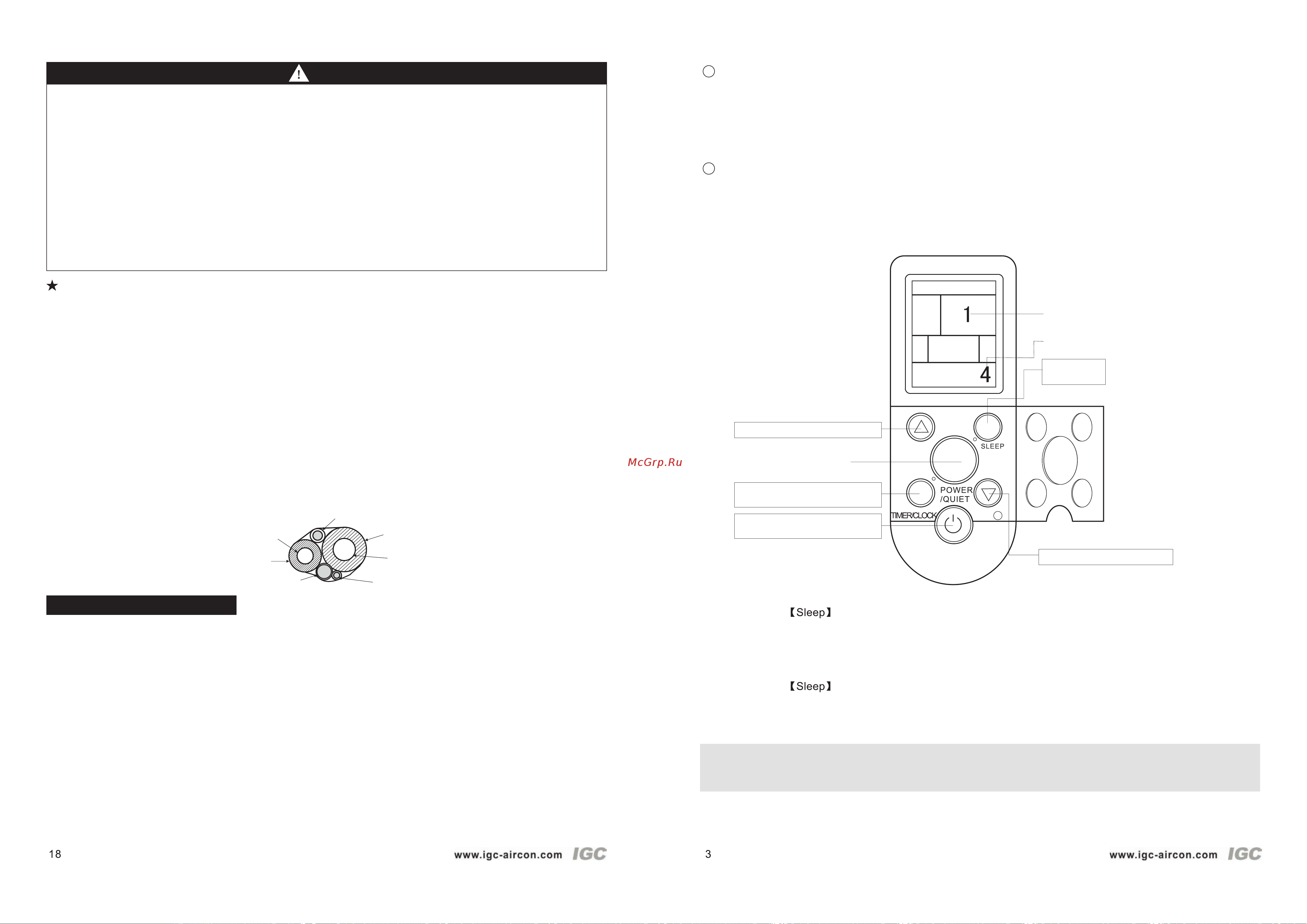

![IGC IMS-QV112NH(4) [5/12] Введение в эксплуатацию](/views2/1807226/page5/bg5.png)
Метод соединения
ВНИМАНИЕ
1.
ɋɨɟɞɢɧɢɬɟɥɶɧɵɣɤɚɛɟɥɶɞɥɹɜɧɭɬɪɟɧɧɟɝɨɢɜɧɟɲɧɟɝɨɛɥɨɤɚ±ɷɬɨɫɢɥɨɜɨɣɤɚɛɟɥɶɤɨɬɨɪɵɣɫɨɟɞɢɧɹɟɬ
ɜɧɭɬɪɟɧɧɢɣɢɜɧɟɲɧɢɣɛɥɨɤɢɦɟɠɞɭɫɨɛɨɣ
2.
Вышеупомянутые определения являю
тся спецификациями источника питания, силового кабеля и
соединительного кабеля внешнего и внутреннего блоков для всех типов кондиционеров.
3.
Во избежание перепадов напряжения, необ
ходимо выбрать силовой кабель большего размера, когда
площадь поперечного сечения жилы кабеля достигнет минимального размера.
4.
Силовой кабе
ль, присоединенный к внутреннему блоку – это тип кабеля 227 IEC53. Силовой кабель,
присоединенный к внешнему блоку и соединительный кабель между внутренним и внешним блоками
являются многожильными неопреновыми кабелями типа H05RN-F.
Если вы используете одножильный скрученный провод, пожалуйста, выбирайте провод с большей
площадью поперечного сечения и специальной оболочкой.
1.
Метод с
оединения внутреннего блока
Откройте крышку клеммной коробки. Подсоедините кабели согласно схеме проводки.
Примечание: зажим для провода должен быть прочно зафиксирован, не допускается его расшатывание.
2.
Метод с
оединения внешнего блока
Откройте панель внешнего блока, чтобы присоединить кабели. Убедитесь, что вы присоединяете линии
передачи данных через печатные платы и соединяете их согласно диаграмме цепи. Разъем должен быть
плотно прикреплен к концу кабеля. Заземляющий провод должен быть плотно присоединен в указанном
месте.
Примечание: печатная плата внешнего блока, питание которого 380V-415V имеет защиту
Пожалуйста, обратите на это внимание, когда будете присоединять силовой кабель.
После присоединения кабелей, свяжите изоляционной лентой трубы коммуникации, соединительную
линию и трубоотводы.
На картинке показан поперечный разрез после связывания изолентой:
Внимание: никогда не сдавливайте трубоотвод, во время связывания изоляционной лентой.
Введение в эксплуатацию
Кабель сильного ток
а
Труба для жидкости
Дренажная труба Слаботочный кабель
Газовая труба
Теплоизоляция
газовой трубы
Теплоизоляция
трубы для жидкости
1. Вк
лю
чит
е ист
о
чник питания и выберите режим охлаждения, как описано в разделе управления
пультом ДУ.
2.
По прошествии 3 минут з
ащиты к
омпресс
ора с выде
ржк
ой времени, проверьте заслонку внутреннего
блока, а также работу внутреннего и внешнего блоков на наличие посторонних шумов. Убедитесь,
что через некоторое время начинает поступать холодный воздух.
3.
Выб
ерит
е ре
жим нагрев
ания и по
дождите 5 минут. Проверьте, что внутренний вентилятор работает
правильно и что через некоторое время начинает поступать горячий воздух.
4.
Выб
ерит
е на пу
ль
т
е режим вентилятор (Fan). Проверьте, что вентилятор работает корректно на всех
скоростях.
5.
Пров
ерь
т
е др
угие ф
ункции на вашем пульте ДУ, как показано в разделе управления пультом ДУ.
6.
Выб
ерит
е ре
жим о
хлажд
ения и проверьте работу ɞɪɟɧɚɠɚ.
7.
У
б
е
дит
есь, чт
о агрегат работает корректно, выключите кондиционер и отключите источник питания.
4
5
Кнопка SWING
Кнопка “+“ и “-”
Параметры настройки
Пример
Кнопка использу
ется для изменения направления воздушного потока за счет горизонтальных заслонок.
Нажмите один раз, чтобы запустить устройство, которое постепенно изменит направление воздушных
потоков.
Как только вы найдете оптимальное для себя направление воздуха, нажмите на кнопку еще раз, чтобы
остановить работу устройства в данном положении.
Эти кнопки используются для повышения или понижения заданной температуры.
Температуру можно настроить на показатели от 16°C до 32°C.
Каждое нажатие на кнопку меняет показатели на 1°C.
Заданную температуру нельзя настроить во время работы ВЕНТИЛЯТОРА.
Нажмите кнопку
восемь раз в течение пяти сек
унд, чтобы ввести в интерфейс пульта ДУ
изменяемый параметр.; выберите «параметр №», задайте «указанное значение», нажмите кнопку
отправки, чтобы отправить вашу команду. Когда вы услышите однократный сигнал, это будет означать,
что настройка прошла успешно.
Нажмите кнопку
восемь раз в течение пяти сек
унд, чтобы ввести в интерфейс пульта ДУ
изменяемый параметр.; выберите «параметр № 1», задайте «указанное значение 4», нажмите кнопку
отправки, чтобы отправить вашу команду.
Таким образом, внутренний блок получает заданное значение, как внутренний блок № 4.
Примечание: На данном рисунке показаны все аспекты ЖК дисплея в активированном состоянии.
Но такое состояние возникает только когда пульт включен. В обычных условиях работы активируются
только аспекты работающие в данный момент.
Параметр №
Настройка таймера или часов
Настройк
а таймера или часов
Настройка таймера вкл/выкл или
установка времени
Включить/выключить
кондиционер
Кнопка отправки
Настройка
Кнопка ввода
режима “сна”
