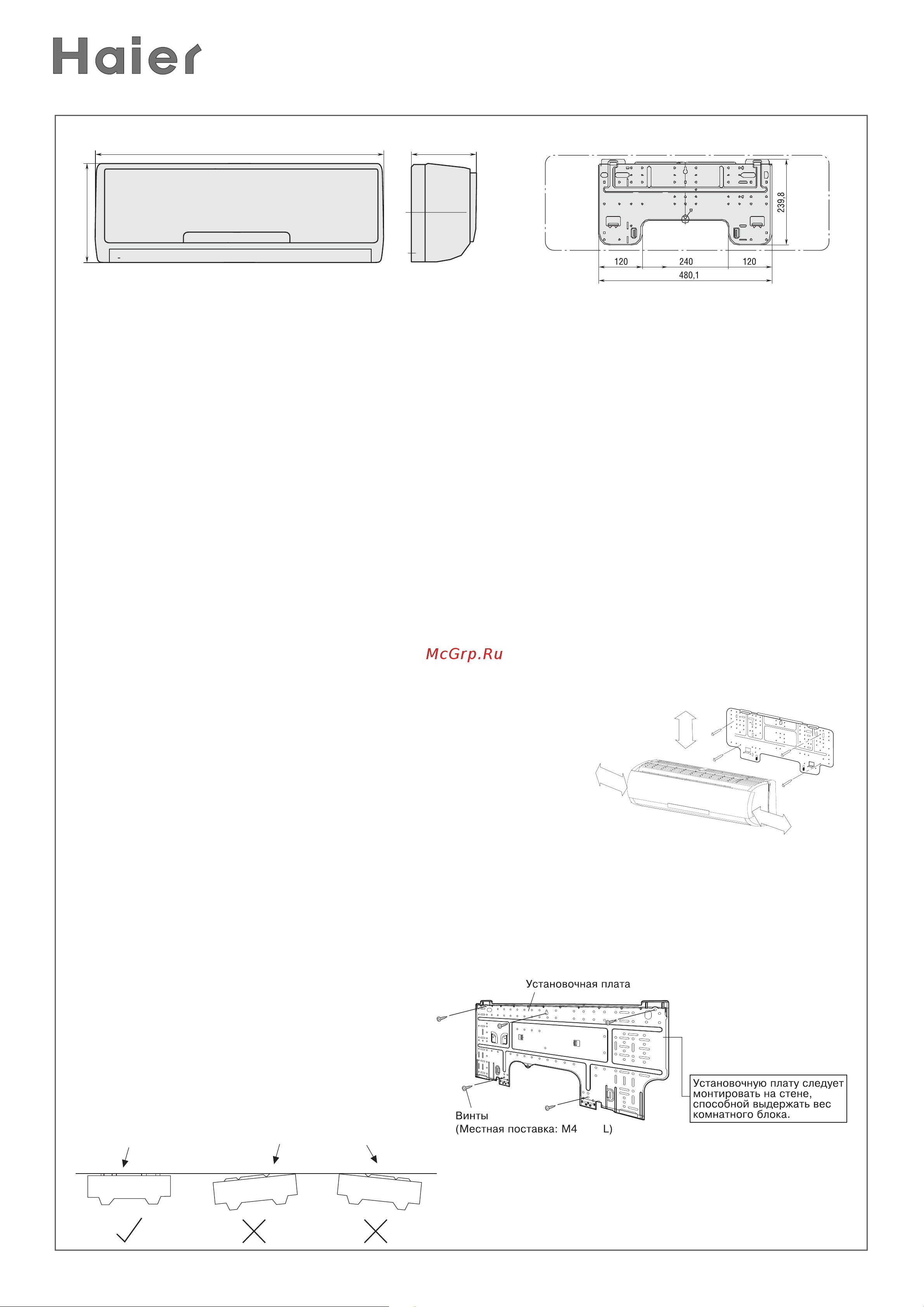

ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEA03, HSU-HEA03
www.daichi.ru
10
УСТАНОВКА МОНТАЖНОЙ ПЛАСТИНЫ
Выбор места установки:
Внутренний блок должен устанавливаться в таких местах, где обеспечена равномерная цирку-
ляция холодного и теплого воздуха.
Не следует использовать для установки следующие места:
• с высокой концентрацией соли в воздухе (приморская зона);
• с высокой концентрацией сернистых газов;
• с повышенной концентрацией масел (включая механические масла) и пара;
• места, где используются органические растворители;
• места, где установлены машины, генерирующие высокочастотные электромагнитные вол-
ны;
• рядом с дверью или окном, где возможен контакт с наружным воздухом с высоким содержа-
нием влаги (легко образуется конденсат);
• места, где часто используются специальные аэрозоли.
Место установки внутреннего блока
Расстояние между отверстием для выпуска воздуха и полом должно быть не более 2,7 м. Вы-
сота установки наружного блока должна быть не менее 2,5 м.
Выберите подходящие места, из которых выходящий воздух
может распространяться на все помещение. Стена должна
быть достаточно прочной, чтобы выдержать вес блока.
Для соединения внутреннего и наружного блоков должна
быть обеспечена возможность вывода через стену здания
соединительных труб, дренажной трубы и соединительных
проводов.
Не размещайте под блоком телевизор, аппаратуру, карти-
ны, пианино, радиоприемник и т.п., чтобы избежать повреж-
дения их конденсатом.
ПРОЦЕДУРА УСТАНОВКИ
Временно прикрепите монтажную пластину на ровной стене, соблюдая ее горизонтальное по-
ложение. Отметьте на стене позиции для высверливания крепежных отверстий. Просверлите
отверстия в стене согласно разметке (ди-
аметром 6 мм) и вставьте в них пластико-
вые дюбели. Закрепите монтажную пла-
стину на стене с помощью шурупов.
10 см
10 см
5 см
Правильное положение
монтажной пластины
Неправильное положение
монтажной пластины
×
30
1046 239
299
HSU-24HEA03
