ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEA03, HSU-HEA03

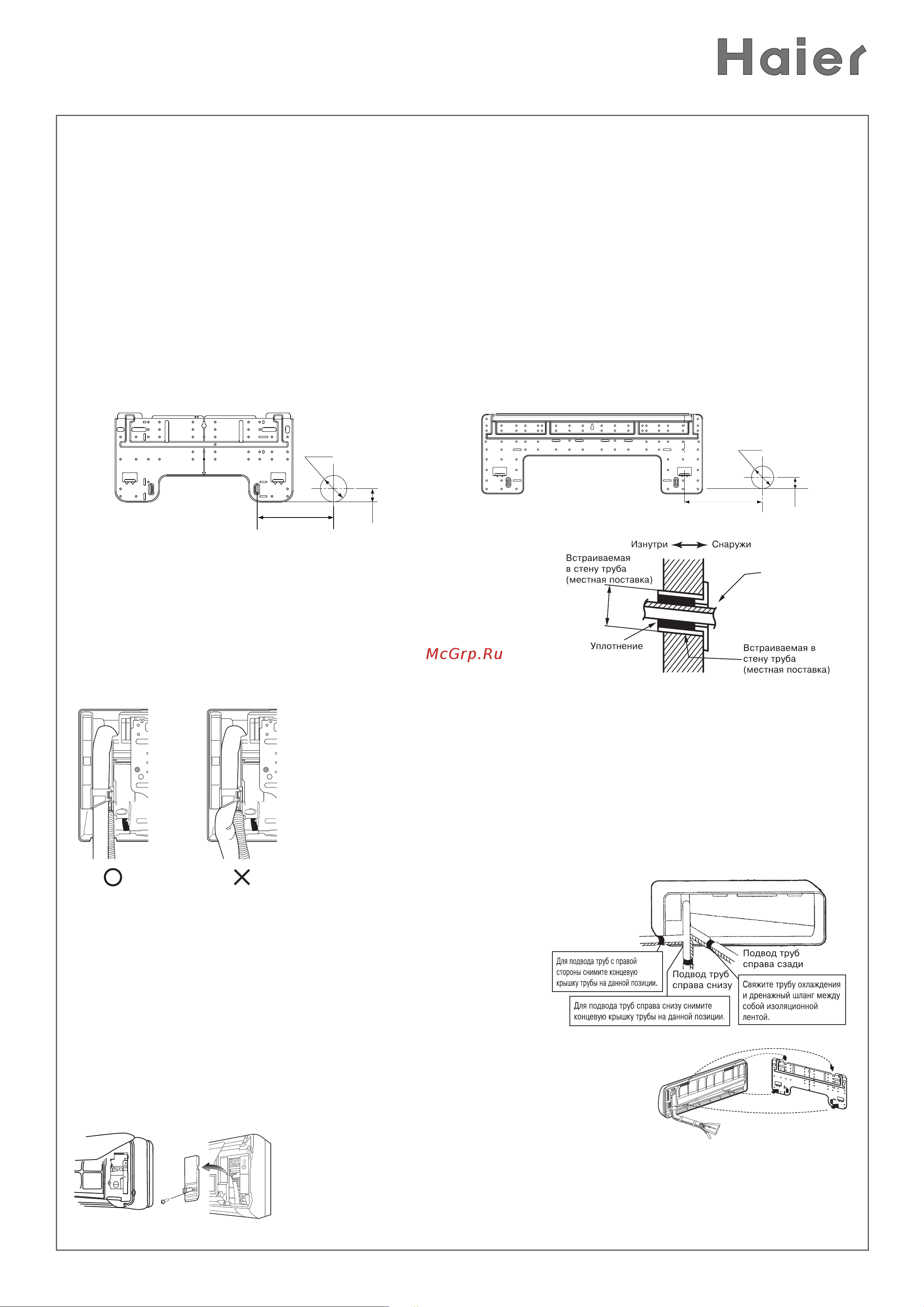

СВЕРЛЕНИЕ СКВОЗНОГО ОТВЕРСТИЯ

Для стен, содержащих металлический каркас или металлическую панель, необходимо монтиро-

вать встраиваемую в стену трубу и закрывать сквозное отверстие в стене крышкой для предот-

вращения возможного нагрева, поражения электрическим током или возникновения пожара.

Зазоры в месте прохождения труб необходимо заделывать уплотнительным материалом для

предотвращения образования конденсата.

1. Высверлите в стене сквозное отверстие диаметром 60 мм

c наклоном вниз наружу.

2. Введите в отверстие встраиваемую в стену трубу.

3. Закройте проделанное в стене отверстие для трубы крышкой.

4. После прокладки трубы для хладагента, электрического монтажа и монтажа дренажного

трубопровода заделайте зазоры вблизи труб шпатлевкой.

ВАРИАНТЫ ПОДВОДА ТРУБОПРОВОДОВ

A=145 мм

B= Ø 60 мм

30 мм

B= Ø 60 мм

30 мм

A=145mmA=145mm

HSU-24HEA03

Крышка для

отверстия

в стене

Подвод труб с правой стороны, справа сзади или справа снизу

При подводе справа или справа снизу необходимо удалить заглуш-

ки на корпусе настенного блока. Объясните пользователю, что за-

глушку нужно сохранить на тот случай, если кондиционер в буду-

щем установят в другое место

Изгибать трубы в нужное направление необходимо очень аккурат-

но, чтоб избежать заломов трубы. Проложите провода межблоч-

ных соединений через отверстие в стене с небольшим запасом

для дальнейшего подклю-

чения внутреннего блока.

1. Прикрепите дренажный шланг к нижней стороне труб

для хладагента клейкой виниловой лентой.

2. Обмотайте трубы для хладагента вместе с дренаж-

ным шлангом изоляционной лентой.

3. Пропустите дренажный шланг и трубы для хладагента через отвер-

стие в стене, далее навесьте комнатный блок на крюки монтажной

пластины так, чтоб они оказались в специальных выемках корпуса на-

стенного блока.

4. Откройте лицевую панель и снимите сервисную крышку.
