ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEA03, HSU-HEA03

www.daichi.ru

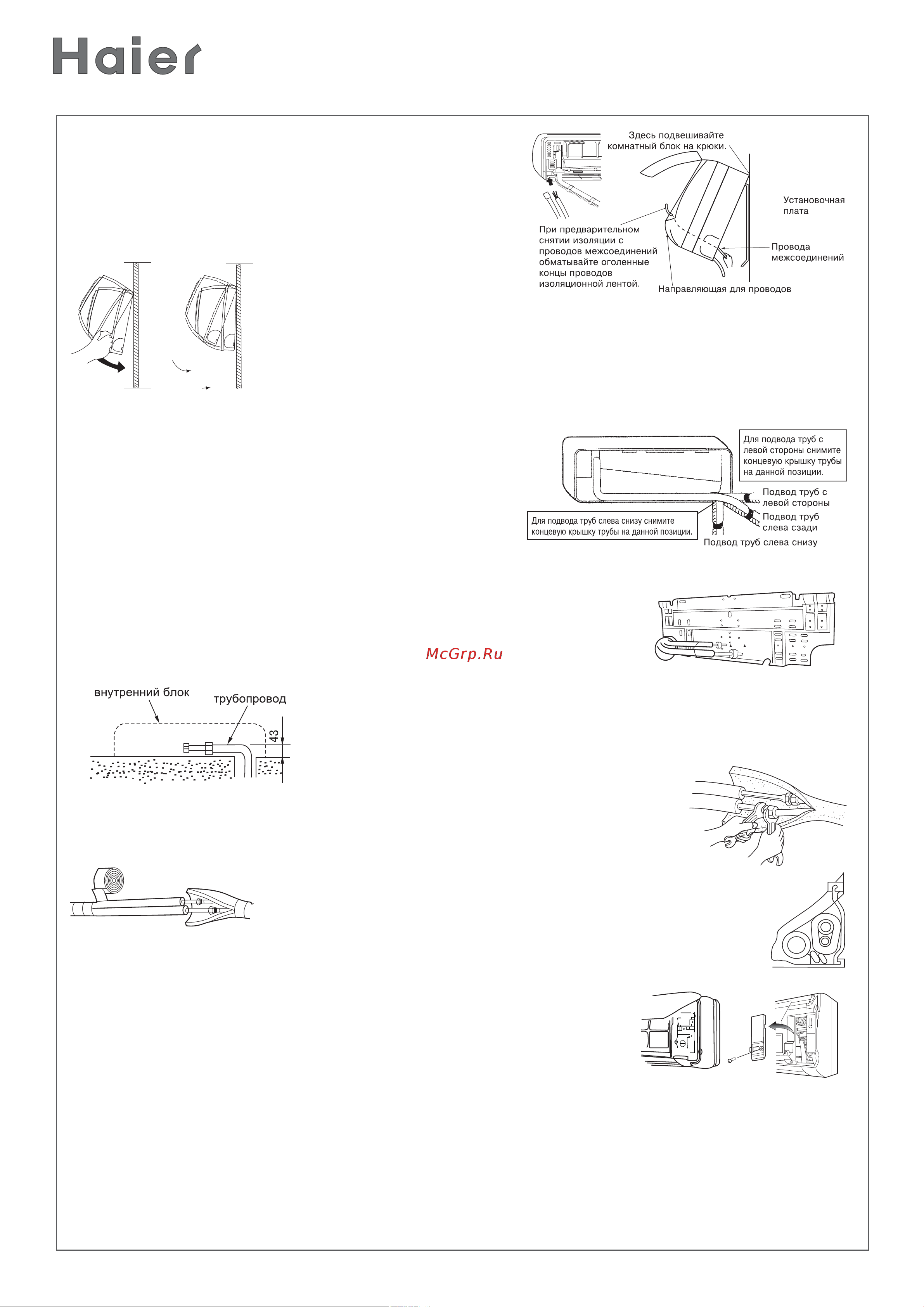

5) Пропустите провода межблочных соединений от на-

ружного блока через отверстие в задней части корпуса

внутреннего блока. Выведите их с лицевой стороны.

6) Надавите на нижнюю часть корпуса внутреннего блока обеими ру-

ками для закрепления его на крюках

монтажной пластины.

Следите за тем, чтобы по краям комнатного блока не было защемле-

ний проводов.

Подвод труб с левой стороны, слева сзади или слева снизу

При подводе слева или слева снизу необходимо уда-

лить заглушку на корпусе настенного блока. Объяс-

ните пользователю, что заглушку нужно сохранить на

тот случай, если кондиционер в будущем установят в

другое место.

1. Прикрепите дренажный шланг к нижней стороне

труб для хладагента клейкой виниловой лентой.

2. Протяните провода межблочных соединений через отверстие в

стене и оставьте небольшой запас для дальнейшего подключения

внутреннего блока.

3. Пропустите дренажный шланг и трубы для хладагента через

отверстие в стене с небольшим запасом, далее подвесьте ком-

натный блок на крюки монтажной пластины.

4. Отметьте необходимую длину каждой

трубы и дренажного шланга для соединения с выходными трубами вну-

треннего блока. Присоедините трубопровод между блоками.

5. Утеплите соединительные гайки теплоизоляцией и об-

мотайте трубы для хладагента изоляционной лентой. Уло-

жите трубопроводы как показано на рисунке для случая

подвода дренажного шланга через заднюю часть комнат-

ного блока.

6. Откройте лицевую панель, далее снимите сервисную крышку и

пропустите провода межблочных соединений от наружного блока

через отверстие в задней части корпуса внутреннего блока. Вы-

ведите их с лицевой стороны.

7. Во время работы следите за тем, чтобы провода межблочных содинений не защемлялись во

внутреннем блоке; обеими руками нажмите на нижнюю часть корпуса внутреннего блока таким

образом, чтобы она плотно зацепилась за крюки монтажной пластины.
