41
Кассетные 4-х поточные
компактного исполнения
Внутренние блоки
Модель Внутренний блок IMS-4TM28NH(DC4) IMS-4TM36NH(DC4) IMS-4TM45NH(DC4) IMS-4TM56NH(DC4)
Мощность
Охлаждение кВт 2.8 3.6 4.5 5.6
Обогрев кВт 3.0 4.3 5.0 6.0
Энергопотреб
ление
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1
Номинальная мощность Вт 33.5 33.5 33.5 33.5
Производитель
ность
Расход воздуха м
3
/ч 700/600/530 700/600/530 700/600/530 700/600/530
Уровень шума дБ(A) 45/41/35 45/41/35 45/41/35 45/41/35
Размеры
(ШxГxВ)
Без упаковки (Блок) мм 570×630×260 570×630×260 570×630×260 570×630×260
В упаковке (Блок) мм 650×710×290 650×710×290 650×710×290 650×710×290
Без упаковки (Панель) мм 650×650×55 650×650×55 650×650×55 650×650×55
В упаковке (Панель) мм 710×710×80 710×710×80 710×710×80 710×710×80
Вес
Нетто/Брутто (Блок) кг 19/21 19/21 19/21 19/21
Нетто/Брутто (Панель) кг 3/5 3/5 3/5 3/5
Хладагент R410A R410A R410A R410A
Диаметр труб
Жидкостная мм 6.35 6.35 6.35 6.35
Газовая мм 12.7 12.7 12.7 12.7
Дренажная мм DN20 DN20 DN20 DN20
Технические характеристки (АC двигатель)
Примечания:
1. Параметры в таблице получены согласно ISO 5151:2017 при следующих условиях:
• Режим охлаждения: температура внутри 27
о
C(DB)/19
о
C(WB); температура снаружи: 5
о
C(DB)/24
о
C(WB).
• Режим обогрева: температура внутри 20
о
C(DB); температура снаружи: 7
о
C(DB)/6
о
C(WB).
• Эквивалентная длина фреоновой магистрали 7,5 м. Перепад по высоте между блоками 0 м.
2. Значения уровня звукового давления получены в специальной камере. В реальных условиях эксплуатации значения буду несколько выше.
3. Технические характеристики могут быть изменены заводом изготовителем без предварительного уведомления и ухудшения качества оборудования.

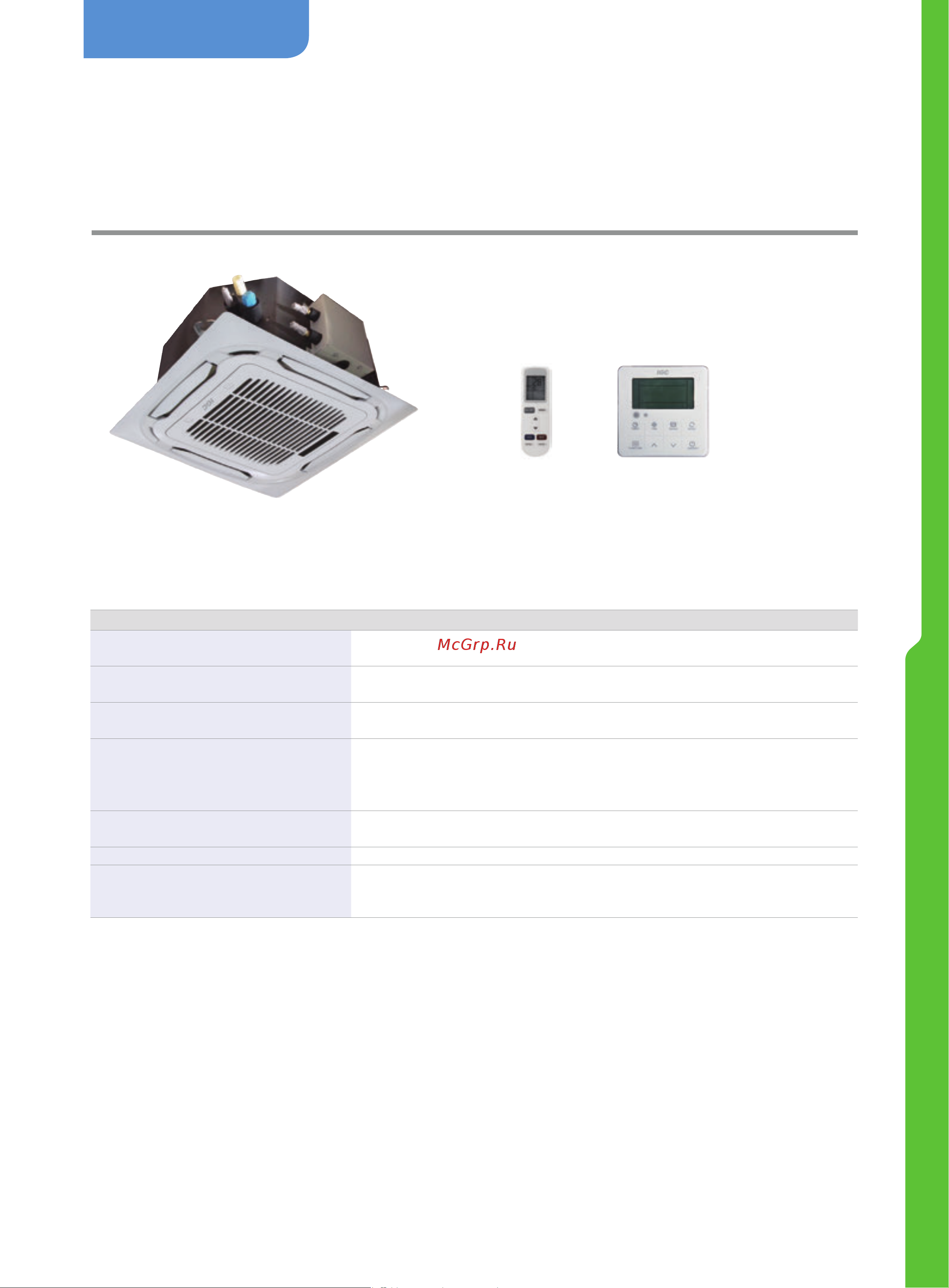

Внутренние блоки— Напольно-потолочный тип
RC-10
(в комплекте)
WR-05A
(опционально)
