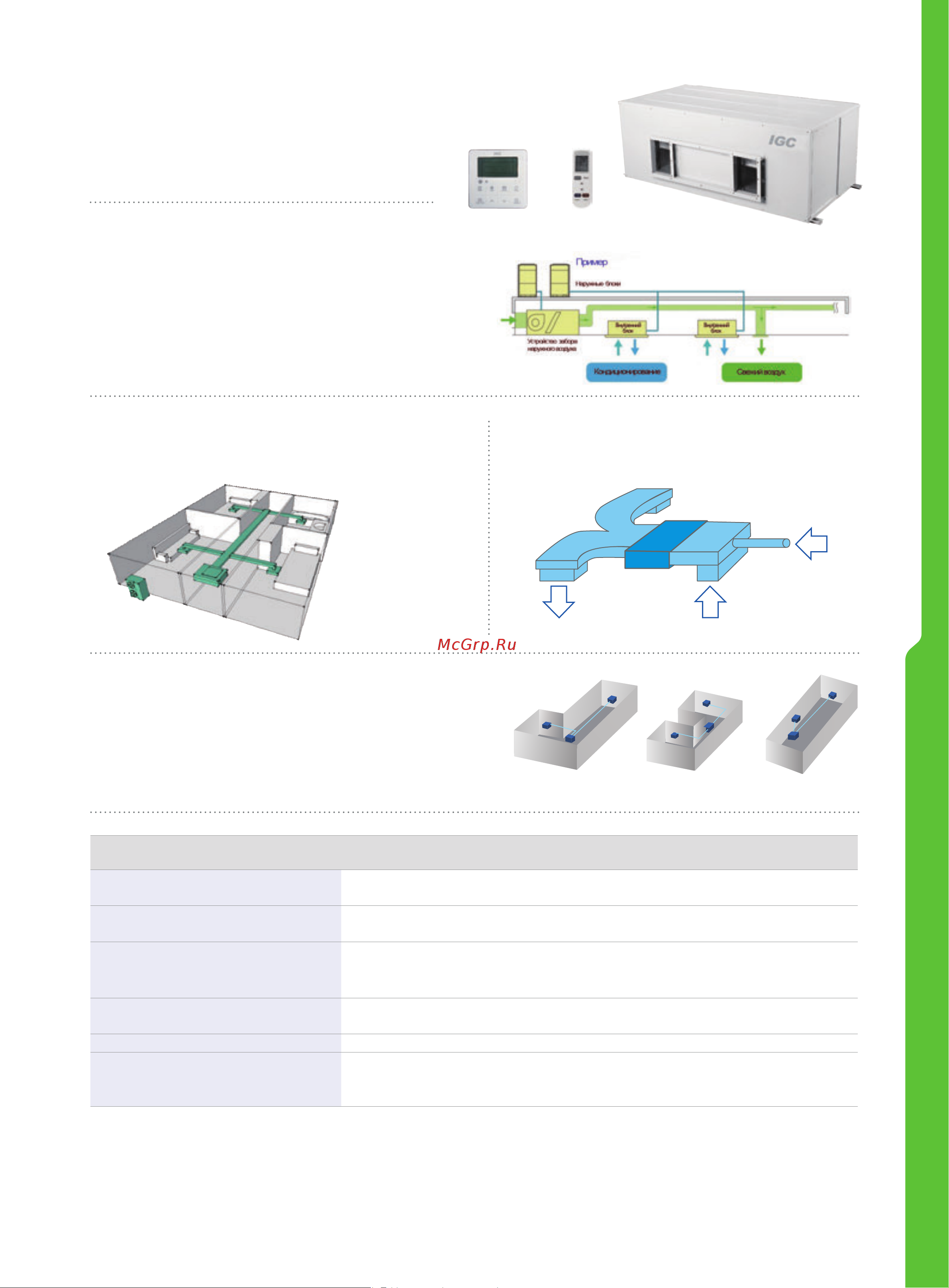

IGC IWF-200D24S30 [51/80] Канальные со 100 притоком воздуха
![IGC IMS-BH112NH [51/80] Канальные со 100 притоком воздуха](/views2/1806822/page51/bg33.png)
51
Комната 1: L тип
Подача воздуха на большое расстояние
Высокое ESP делает возможным подачу воздуха на расстояние
до 50 метров.
Приток свежего воздуха
Обеспечивает здоровый и комфортный микроклимат в
помещении.
Подходит для различных типов помещений
Высокое ESP позволяет применять блоки в разных типах помещений:
L - формы или U-формы; выход воздуха может устанавливаться
отдельно от внутреннего блока, поэтому поток воздуха равномерно
распределяется даже в комнате с нестандартной формой.
Внутренний блок
Реверсивный
вход воздуха
Выход
Приток свежего воздуха
Модель Внутренний блок IMS-AHU220NH(4) IMS-AHU280NH(4) IMS-AHU450NH(4) IMS-AHU560NH(4)
Мощность
Охлаждение кВт 22.4 28.0 45.0 56.0
Обогрев кВт 18.0 22.0 49.5 61.5
Энергопотреб
ление
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 380~415,50,3 380~415,50,3
Номинальная мощность Вт 1000 1000 1520 1520
Производитель
ность
Расход воздуха м
3
/ч 3200 3200 4000 5000
Уровень шума
дБ(A) 55 55 57 59
Внешнее статическое давление
(ESP)
Па 220 220 220 220
Размеры
(ШxГxВ)
Без упаковки мм 1350×700×460 1350×700×460 1820×990×855 2115×990×855
В упаковке мм 1540×810×610 1540×810×610 1935×1025×1015 2225×1025×1015
Вес кг 91/110 91/110 150/170 225/255
Диаметр труб
Жидкостная мм 12.7 12.7 12.7x2 12.7x2
Газовая мм 22.2 22.2 22.2x2 22.2x2
Дренажная мм DN25 DN25 DN25 DN25
Инновационная технология подачи
воздуха для превосходного управления
температурой в помещении
Во всех моделях в стандартный комплект входит возвратная
гофра для воздуха и воздушный фильтр.
Канальные со 100%
притоком воздуха
Комната 2: U тип Комната 3: Узкий тип
Примечания:
1. Параметры в таблице получены согласно ISO 5151:2017 при следующих условиях:
• Режим охлаждения: температура внутри 27
о
C(DB)/19
о
C(WB); температура снаружи: 5
о
C(DB)/24
о
C(WB).
• Режим обогрева: температура внутри 20
о
C(DB); температура снаружи: 7
о
C(DB)/6
о
C(WB).
• Эквивалентная длина фреоновой магистрали 7,5 м. Перепад по высоте между блоками 0 м.
2. Значения уровня звукового давления получены в специальной камере. В реальных условиях эксплуатации значения буду несколько выше.
3. Технические характеристики могут быть изменены заводом изготовителем без предварительного уведомления и ухудшения качества оборудования.
WR-05A
(в комплекте)
RC-10
(опционально)
