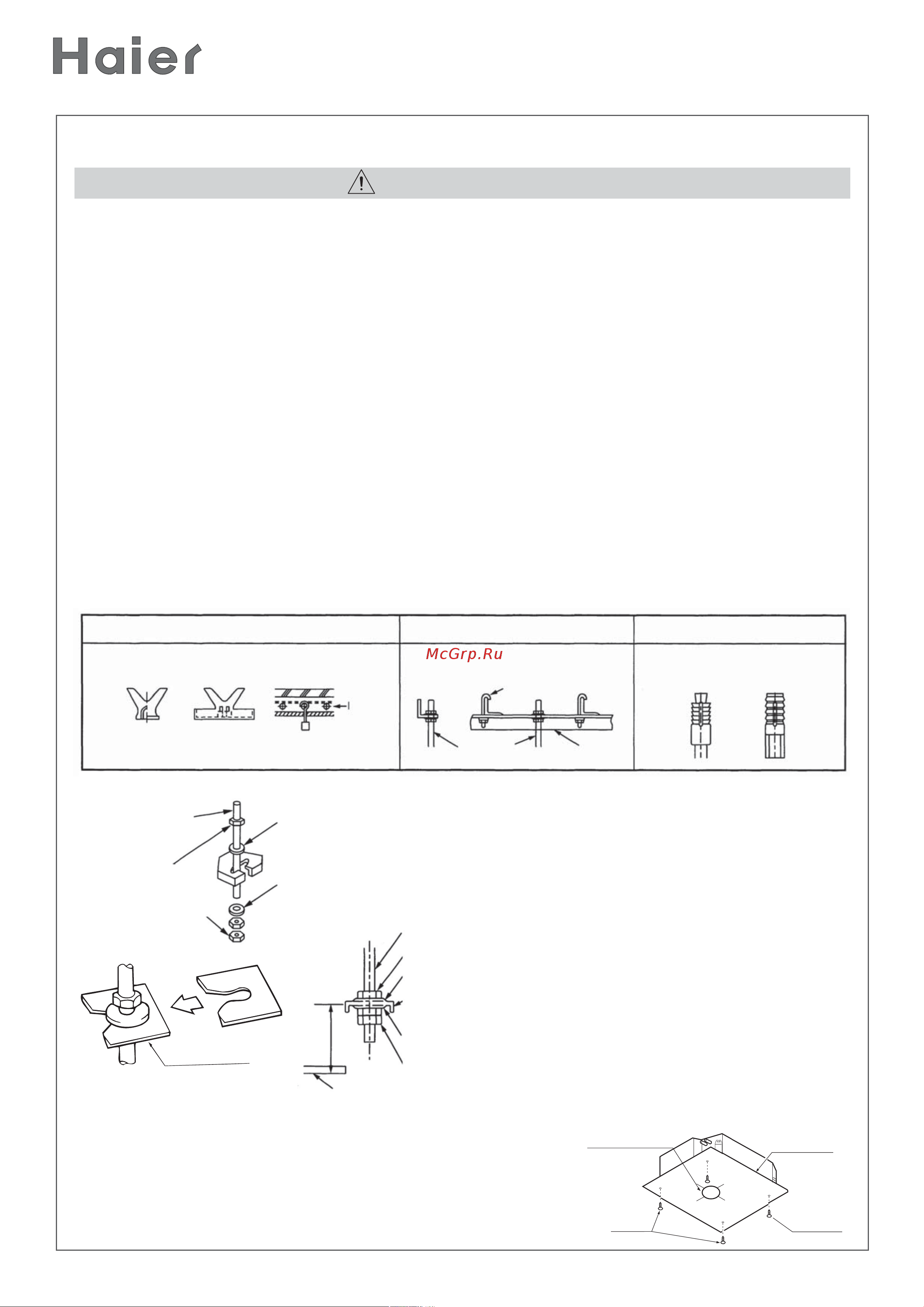

![Haier HBU-42HF03 [12/44] Процедура установки](/views2/1807076/page12/bgc.png)
ИНСТРУКЦИЯ ПО МОНТАЖУ HВU
www.daichi.ru
12
ПРОЦЕДУРА УСТАНОВКИ
Убедитесь, что поверхность, к которой крепится кондиционер, достаточно прочная и выдержит
его вес. Если поверхность недостаточно прочная, кондиционер может упасть и стать причиной
травм людей.
Неправильный монтаж может привести к падению кондиционера и несчастным случаям.
Перенося внутренний блок без упаковки, держитесь только за 4 металлических подвеса. Не
поднимайте блок, держась за другие его части (патрубки, резиновые части, теплоизоляцию и
т.д.)
1. Если подвесной потолок уже имеется - проделайте вырез в потолке в нужном месте, при этом за-
зор между корпусом блока и подвесным потолком не должен превосходить 35 мм.
Размеры для выреза указаны на картонном трафарете находящемся в заводской упаковке.
Проделав вырез, подведите к блоку трубопроводы хладагента, дренажный шланг и кабели.
Когда вырез сделан, потолочные балки, возможно, придется укрепить, чтобы исключить про-
гиб и вибрации потолка. При необходимости проконсультрируйтесь с представителями строи-
тельной организации.
2. Произведите разметку под крепежи кассетного блока на перекрытии. Используйте подвес-
ные болты типоразмера М10. В зависимости от материала перекрытия используйте соответ-
ствующий крепеж стороннего производителя.
3. Накрутите верхнюю гайку М10 на подвесной болт
(примерно на 170-190мм. от подвесного потолка),
наденьте две плоские шайбы М10 и накрутите ниж-
нюю гайку М10 на подвесной болт (примерно на
150мм. от подвесного потолка).
4. Сначала произведите примерку уста-
новки внутреннего блока. Наденьте под-
весную скобу на монтажный болт.
С верхней и нижней сторон надежно за-
крепите скобу
с помощью гаек с шайбами. Затяните
гайки, крепящие скобу
5. Закрепите картонный трафарет с помощью прилагаемых
винтов к блоку - на трафарете указан центр потолочной ниши.
Центр блока отмечен также на его корпусе. По краям картон-
ного трафарета указана высота потолка. Отрегулируйте вы-
соту установки блока в соответствии с этими указаниями.
При этом зазор между краем подвесного потолка и боковыми
краями блока должен быть 10-35мм. со всех четырех углов.
ПРЕДУПРЕЖДЕНИЕ
Новая (возводимая) бетонная стена Стальная стена (перегородка)
Старая бетонная стена
Используйте анкерные болты или болты
со вставными держателями.
Используйте существующие опорT
ные уголки или установите новые
Используйте вставные
крепления или болты
Крепление Крепление
Анкерный болт для
подвеса трубы
Подвесной болт
Опорный
уголок
Подвесной болт
Подвесной болт
М10 или W 3/8
Гайка М10
или W 3/8
Гайка М10
или W 3/8
Плоская шайба
М10 (дополнит.)
Плоская шайба
М10 (дополнит.)
150 T160 мм
Подвесной болт
Верхняя гайка
Верхняя шайба
Подвесной
кронштейн
Нижняя шайба
Нижние гайки
Панель подвесного потолка
Подвесная
скоба
Винты
Винты
Трафарет
Центральное
отверстие
