Haier HBU-42HF03 [31/44] Системы управления

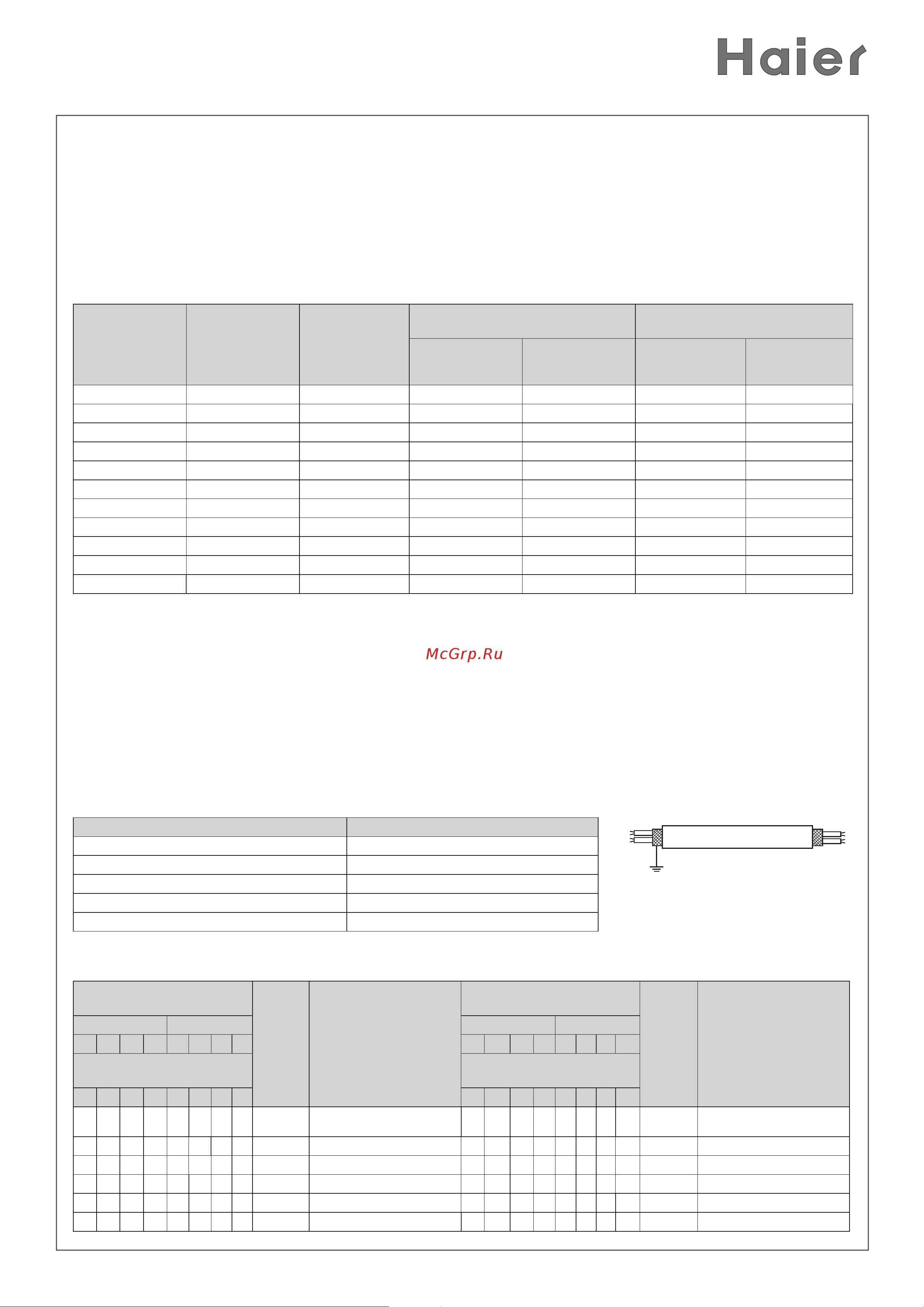

![Haier HBU-42HF03 [31/44] Системы управления](/views2/1807076/page31/bg1f.png)
www.daichi.ru
31
ИНСТРУКЦИЯ ПО МОНТАЖУ HВU
СИСТЕМЫ УПРАВЛЕНИЯ
Кондиционеры серии Unitary R-22 имеют возможность подключения центрального пульта
управления YCZ-A001 и недельного таймера YCS-A001. В зависимости от модели подключение
к внутреннему блоку осуществляется непосредственно к плате или через адаптер YCJ-A001.
Кроме того адаптер YCJ-A001 может использоваться как согласователь работы двух кондицио-
неров. В некоторых моделях имеется возможность подключения проводного пульта управле-
ния YR-E06 (смотри таблицу).
Модель
Пульт
YR-E06
Согласователь
работы двух
кондиционе-
ров
YCJ-A001
Центральный пульт
управления YCZ-A001
Недельный таймер
YCS-A001
Адаптер
YCJ-A001
Адаптер
YCJ-A001
HBU-18CF03 - - Не требуется CN4 Не требуется CN4
HBU-18HF03 - - Не требуется CN4 Не требуется CN4
HBU-28CF03 - CN2 CN2 RS-485 CN2 RS-485
HBU-28HF03 - CN2 CN2 RS-485 CN2 RS-485
HBU-28CH03 CN19 CN2 CN2 RS-485 CN2 RS-485
HBU-28HH03 CN19 CN2 CN2 RS-485 CN2 RS-485
HBU-42CF03 - CN2 CN2 RS-485 CN2 RS-485
HBU-42HF03 - CN2 CN2 RS-485 CN2 RS-485
HBU-42CH03 CN19 CN10 CN10 RS-485 CN10 RS-485
HBU-42CI03 CN19 CN10 CN10 RS-485 CN10 RS-485
HBU-42HI03 CN19 CN10 CN10 RS-485 CN10 RS-485
Примечание: CN – разъемы на плате внутреннего блока
RS-485 – разъем на адаптере YCJ-A001
К центральному пульту управления возможно подключить максимум 128 блоков, при этом каж-
дый из них должен иметь свой центральный адрес, важно чтобы адреса в системе не повторя-
лись. Адресация для моделей HBU-18CF/HF03 производится с помощью четырехпозиционных
дип-переключателей ВМ-3 и ВМ-4 на плате внутреннего блока, у остальных моделей с помо-
щью восьмипозиционного дип-переключателея на адаптере YCJ-A001 (подробнее смотри ин-
струкцию к адаптеру).
Для подключения необходимо использовать экранированный двухжильный кабель, сечение
жил зависит от длины самого кабеля.Экран кабеля должен быть заземлен.
Длина провода, м Характеристики
< 100 0,3 мм
2
х 2 МКЭШ
100 L < 200 0,5 мм
2
х 2 МКЭШ
200 L < 300 0,75 мм
2
х 2 МКЭШ
300 L < 400 1,25 мм
2
х 2 МКЭШ
400 L < 600 2,0 мм
2
х 2 МКЭШ
Позиции дип-переключателей при адресации блоков
Дип-переключатели на
плате
Цен-
траль-
ный
адрес
Периодичность
переключения конди-
ционеров через со-
гласователь работы
YCJ-A001, час.
Дип-переключатели на
плате
Цен-
траль-
ный
адрес
Периодичность
переключения конди-
ционеров через со-
гласователь работы
YCJ-A001, час.
BM-3 BM-4 BM-3 BM-4
43214321 43214321
Дип-переключатель на
YCJ-A001
Дип-переключатель на
YCJ-A001
87654321 87 654321
*0000000 1
При возникновении не-
исправности
* 1 0 0 0 0 0 0 65 64
*0000001 2 1
* 1 0 0 0 0 0 1 66 65
*0000010 3 2
* 1 0 0 0 0 1 0 67 66
*0000011 4 3
* 1 0 0 0 0 1 1 68 67
*0000100 5 4
* 1 0 0 0 1 0 0 69 68
*0000101 6 5
* 1 0 0 0 1 0 1 70 69
кабель
заземление
