15

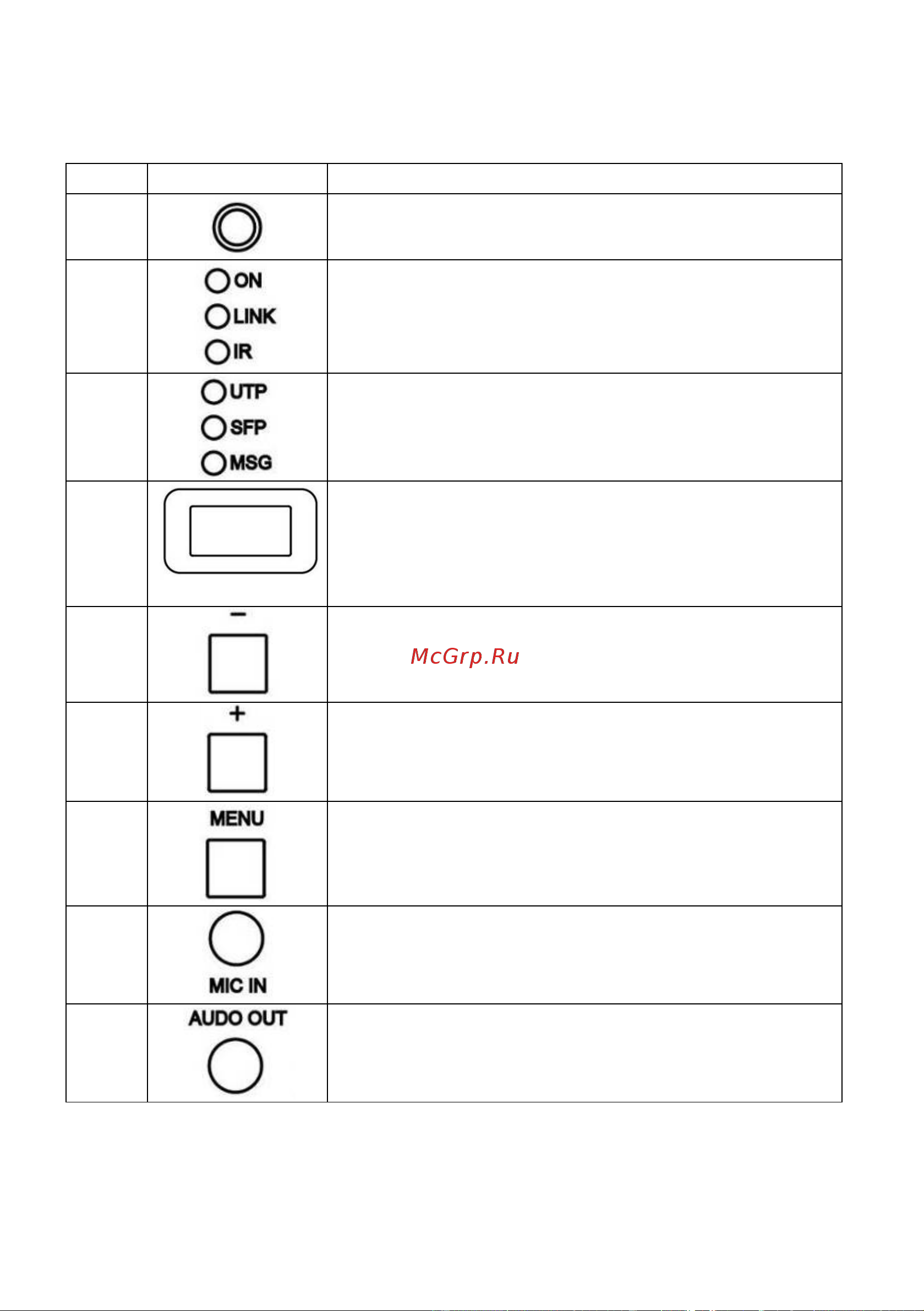

Таб. 4 Приемник HKM02BR-4K/ HKM02BPR-4K. Назначение разъемов
кнопок и индикаторов на передней и задней панелях
№№
Обозначение
Назначение
1
ИК вход
2
Индикатор наличия питания
Индикатор наличия соединения
Индикатор передачи данных (ИК-сигналы)
3
Индикатор подключения кабеля витой пары
Индикатор передачи данных по оптоволокну
Индикатор неисправности
4
Дисплей
5
Уменьшить значение параметра
6
Увеличить значение параметра
7
Кнопка вызова меню
8
Аудиовход.
Подключения микрофона
9
Аудиовыход
