Sc&t HKM02BPR-4K [20/66] Схема подключения

LINK

Зеленый

Горит

Ethernet подключен

ACT

Оранжевый

Мигает

Передача данных

Назначение контактов разъема RJ45 (TIA/EIA-568-B)

1. Бело-оранжевый Data 1 +

2. Оранжевый Data 1 -

3. Бело-зеленый Data 2 +

4. Синий Data 3 +

5. Бело-синий Data 3 -

6. Зеленый Data 2 -

7. Бело-коричневый Data 4 +

8. Коричневый Data 4 –

Кабель и расстояние передачи:

Используйте только высококачественные кабели витой пары

CAT.5e UTP / STP / FTP или CAT.6 UTP.

Расстояние передачи по Ethernet зависит от коммутационного

оборудования (сетевые коммутаторы, др.) и качества кабеля.

При использовании кабеля CAT.5e / CAT.6 расстояние передачи

между передатчиком и приемником – до 150м.

Для увеличения расстояние передачи пользуйтесь удлинителем

SR01 или используйте гигабитные сетевые коммутаторы с поддержкой

IGMP и Jumbo Frame 8Кб.

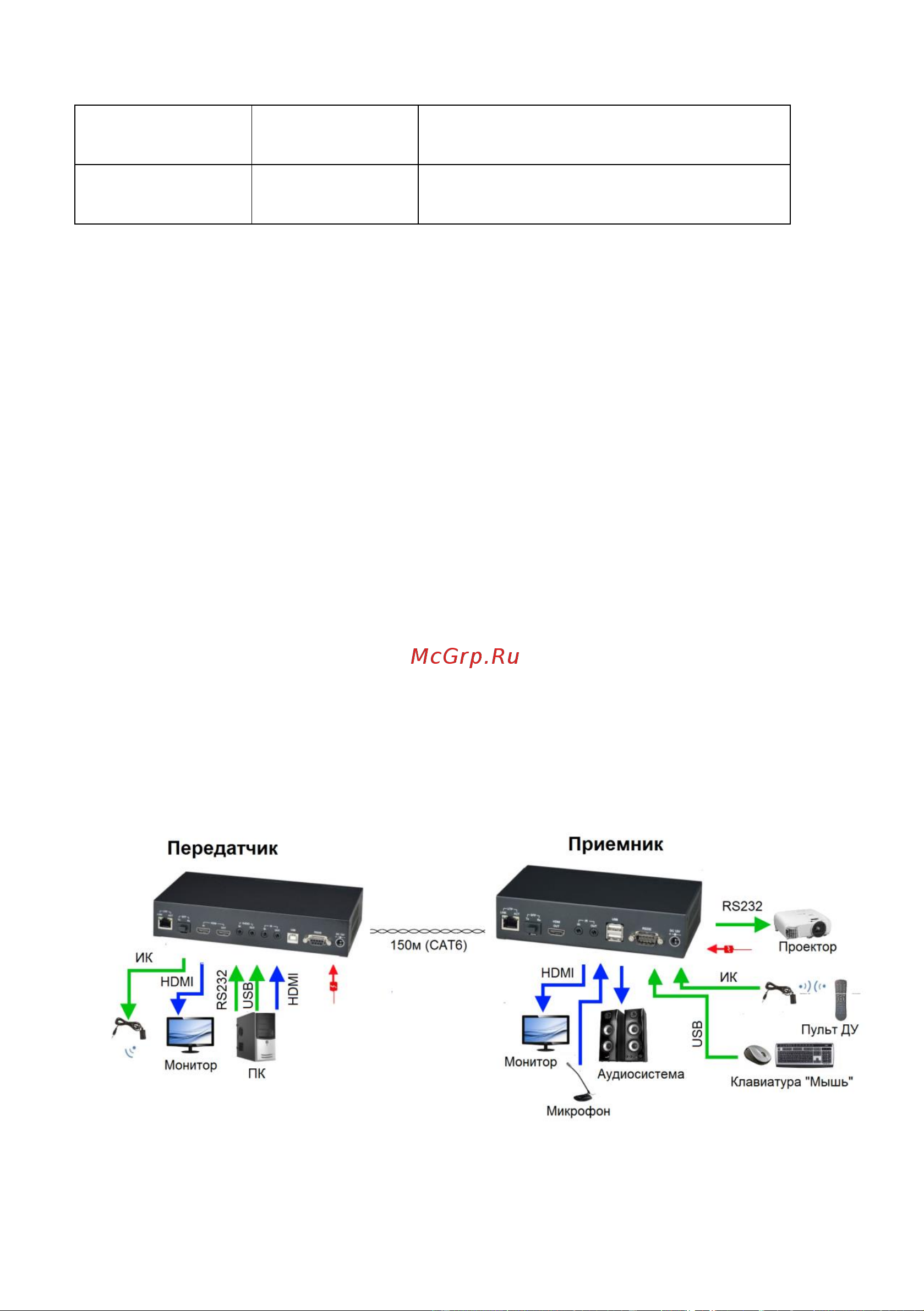

5. Схема подключения

Рис. 9 Подключение передатчиков и приемников «точка-точка».
