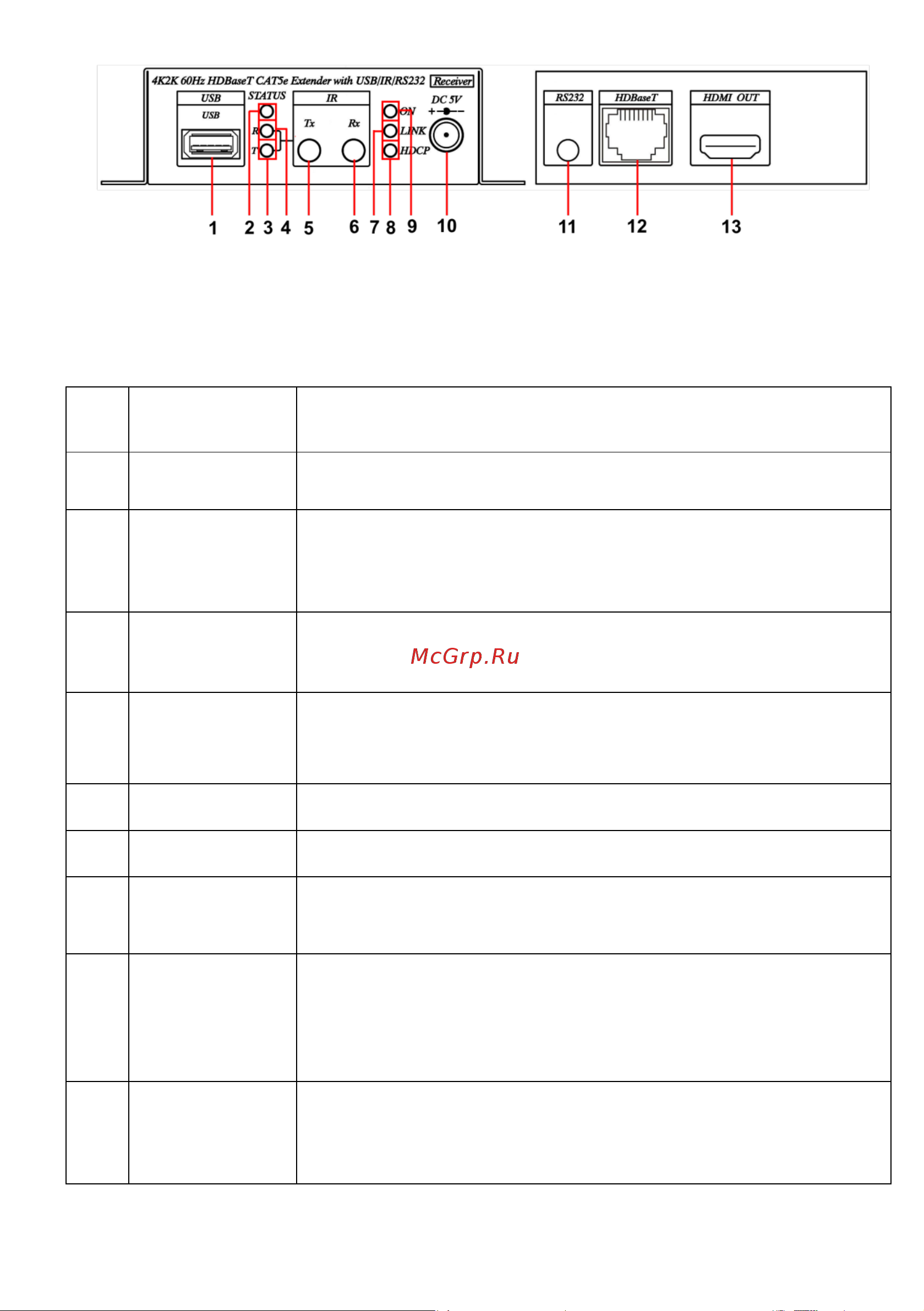

Рис. 4 Приемник HE23UR, разъемы и LED-индикаторы передней и

задней панелей

Таб. 2 Приемник HE23UR, назначение разъемов и LED-индикаторов

передней и задней панелей

№

п/п

Обозначение

Назначение

USB

Разъем USB-A для подключения к приемнику USB

клавиатуры/мыши

STATUS

LED-индикатор ИК-обратной полярности.

Горит зеленым – используется ИК канал управления с

обратной полярностью

Не горит – используется стандартный канал ИК

LED-индикатор приема ИК-сигнала

Горит красным – ИК сигнал передается

Не горит – ИК сигнал не передается

LED-индикатор передачи ИК-сигнала.

Горит голубым – ИК-сигнал принимается

Не горит – ИК сигнал не принимается

IR Tx

Разъем TRS 3.5 mm для подключения ИК-излучателя

IR Rx

Разъем TRS 3.5 mm для подключения ИК-приемника

LINK

LED-индикатор соединения по HDBaseT

Горит голубым – установлено соединение между

приемником и передатчиком по HDBaseT

HDCP

LED-индикатор получения от передатчика HDMI с

HDCP

Горит красным – функция HDCP активна

Не горит – HDMI не подключен

Мигает – функция HDCP не активна

LED-индикатор наличия питания

Горит зеленым – блок питания подключен

Не горит – блок питания не подключен или устройство

не исправно
