Sc&t HE23U [7/10] Распиновка кабеля rs232

DC 5V

+ -

Разъем 2.1х5мм для подключения блока питания DC

5V 2A из комплекта поставки

RS232

Разъем TRS 3.5mm для подключения кабеля DB9/TRS

3.5mm из комплекта поставки. Используется для

организации канала передачи данных RS232.

HDBaseT

Разъем RJ-45 для подключения приемника и

передатчика между собой кабелем витой пары

HDMI OUT

Разъем HDMI-A для подключения

телевизора/монитора c HDMI

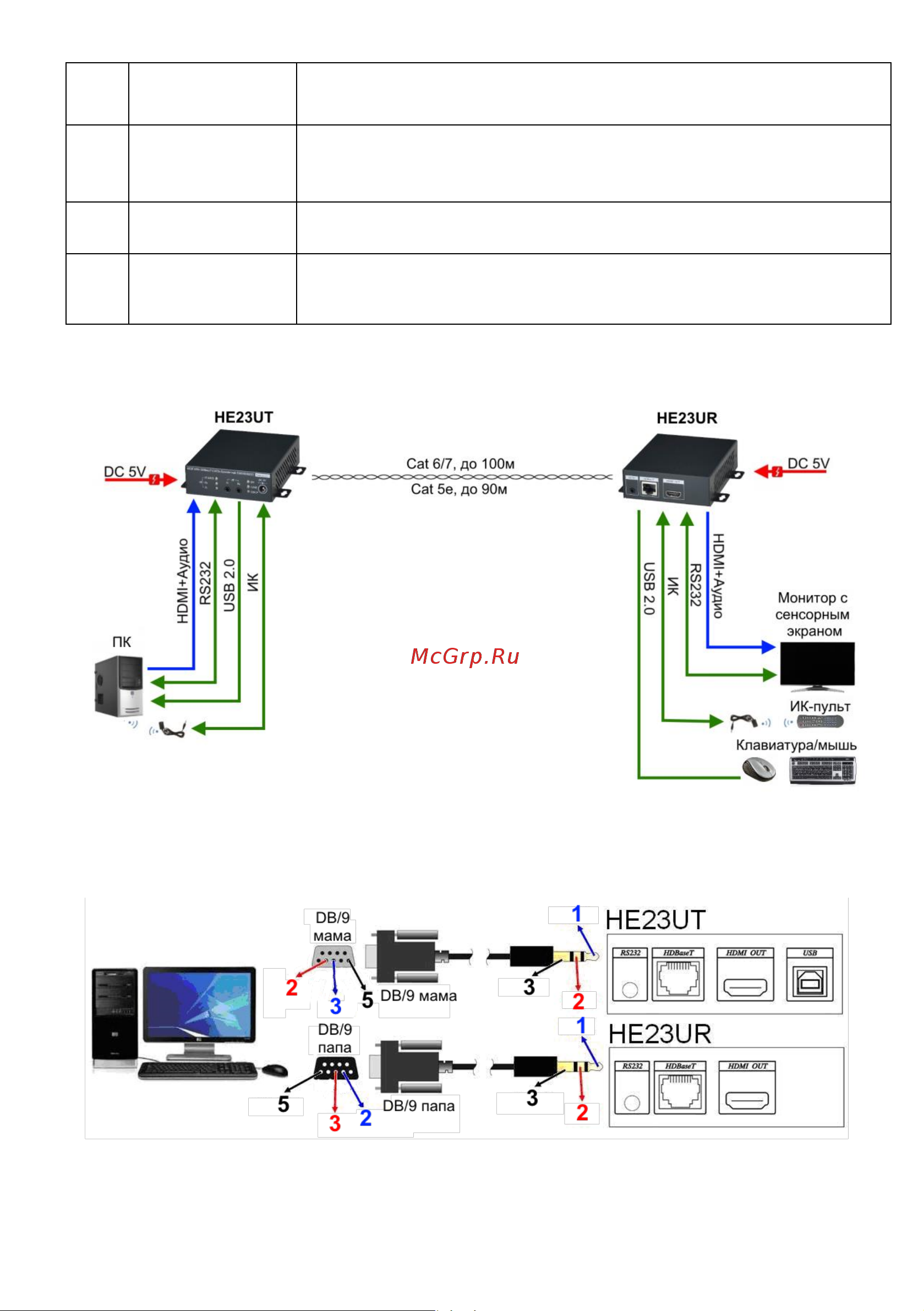

Схема подключения

Рис.5 Комплект HE23U, типовая схема подключения

Распиновка кабеля RS232

Рис. 6 Распиновка и подключения кабелей

DB9(мама)/TRS 3.5mm и DB9(папа)/TRS 3.5mm
