32
www.igc-aircon.com
СИСТЕМА УПРАВЛЕНИЯ ДЛЯ ЧИЛЛЕРОВ

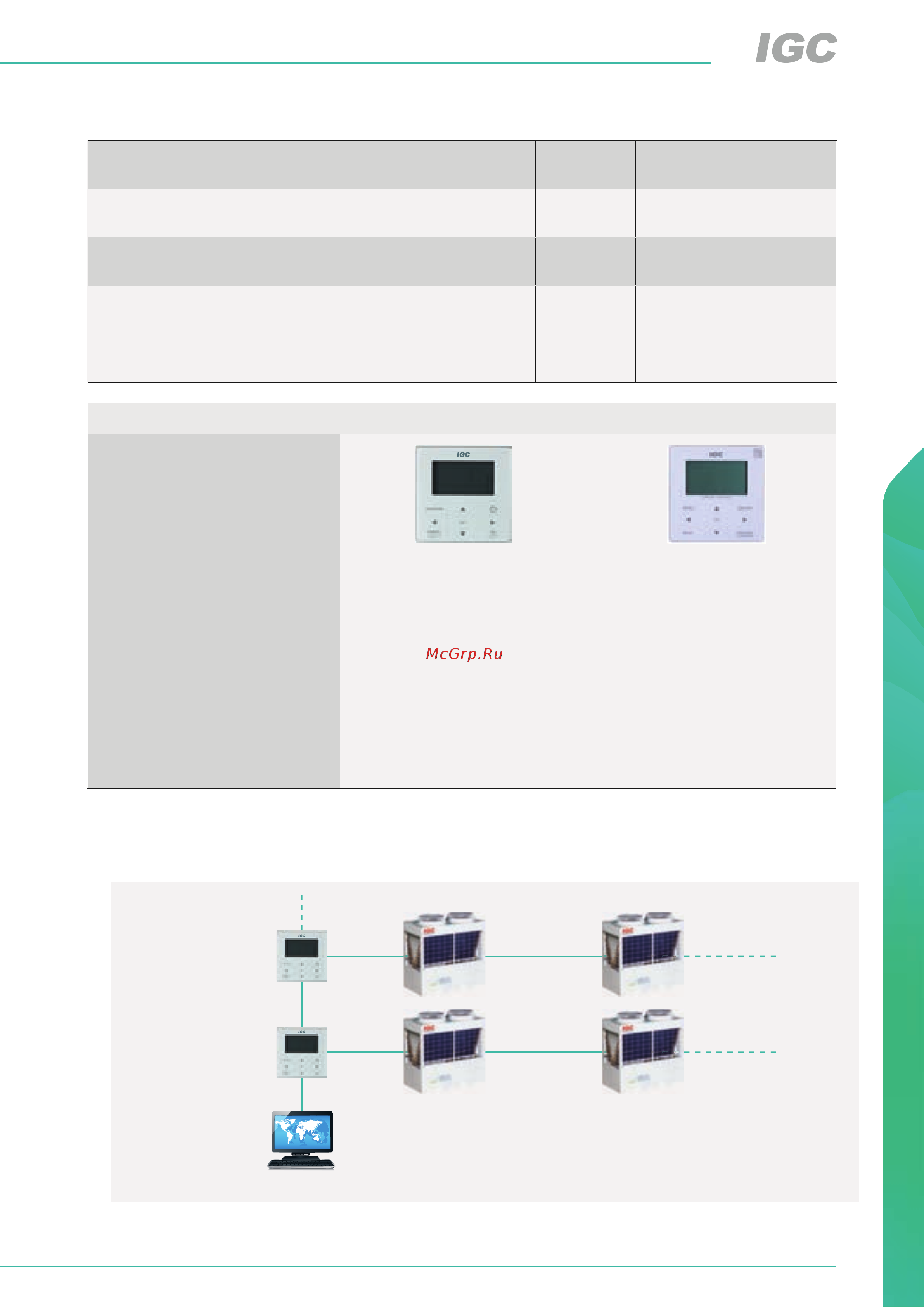

ПРИМЕР ОРГАНИЗАЦИИ СИСТЕМЫ УПРАВЛЕНИЯ ДЛЯ ЧИЛЛЕРОВ
IGC НА БАЗЕ BMS MODBUS
* В зависимости от модели и серии чиллера, подробнее см. в таблице «системы управления для чиллеров».
Макс. 16 шт.
Шлюз Modbus
(IJRM-120D/ BMK-E
или IJRM-120H/BMWKO3-E)
Шлюз Modbus
(IJRM-120D/ BMK-E
или IJRM-120H/BMWKO3-E)
Макс. 16* шт.
Макс. 16* шт.
(P Q E)
(P Q E)
(X Y E)
(X Y E)
ПК c BMS Modbus
Управление чиллерами при помощи проводного пульта
IJRM-120D/BMK-E или IJRM-120H/BMWKO3-E:
Серия S Серия Q Серия T Серия T
Максимальное количество чиллеров в модуле
(под управлением одного пульта IJRM-120D/BMK-E
или IJRM-120H/BMWKO3-E).
16 16 5 8
Управление по сети BMS Modbus при помощи проводного пульта
IJRM-120D/BMK-E или IJRM-120H/BMWKO3-E
Серия S Серия Q Серия T Серия T
Проводной пульт IJRM-120D/ BMK-E
или IJRM-120H/BMWKO3-E - 1 шт.*
x x x x
* Всего чиллеров под управлением BMS Modbus. 16 16 5 8
МОДЕЛЬ IJRM-120D/BMK-E
IJRM-120H/BMWKO-E
IJRM-120H/BMWKO3-E
Внешний вид
Основные функции
• Настройка параметров
• Настройка расписания работы
• Ручная перезагрузка
• Настройка гистерезиса
• Touch-style дизайн кнопок управления
• Настройка параметров
• Настройка расписания работы
• Ручная перезагрузка
• Настройка гистерезиса
• Touch-style дизайн кнопок управления
• Выход на BMS Modbus (только пульт
IJRM-120H/BMWKO3-E)
В комплекте с чиллерами: Серии T & Q Серия Q
Максимальное количество подключаемых
чиллеров (к одному пульту)
16 16
Совместим с BMS Modbus Modbus
