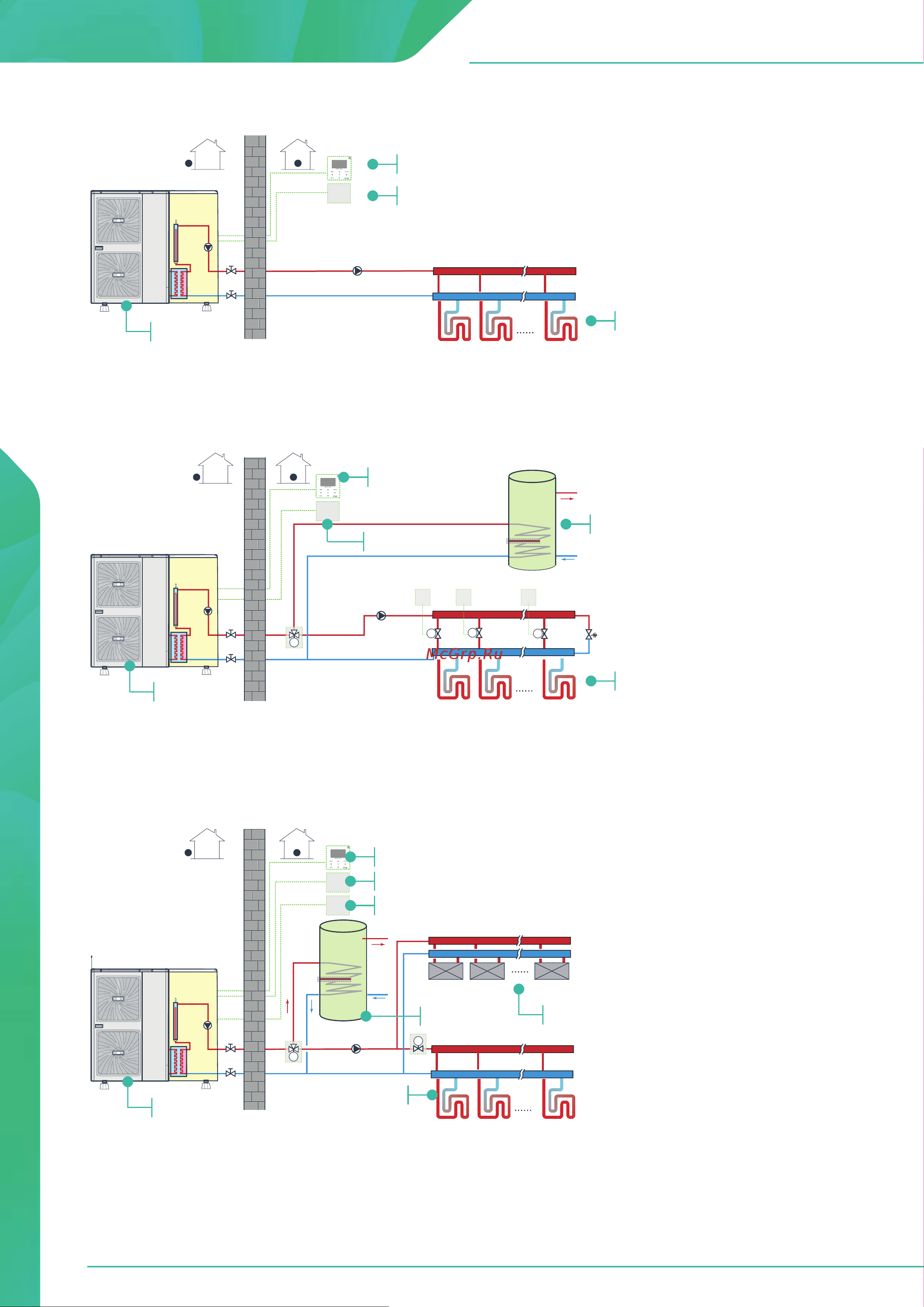

ПРИМЕР СХЕМЫ РАБОТЫ ТЕПЛОВОГО НАСОСА IGC НА ОТОПЛЕНИЕ
ПРИМЕР СХЕМЫ ОДНОВРЕМЕННОЙ РАБОТЫ ТЕПЛОВОГО НАСОСА
IGC НА ГВС И ОТОПЛЕНИЕ (С СИСТЕМОЙ ТЕПЛОГО ПОЛА)
ДОПОЛНИТЕЛЬНЫЙ ЭЛЕКТРИЧЕСКИЙ ПОДОГРЕВАТЕЛЬ. Возможна
комплектация дополнительным электрическим
подогревателем для расширения температурного
диапазона нагреваемой воды при низких
температурах окружающего воздуха.
1-ФАЗНЫЕ МОДЕЛИ: дополнительный внешний
подогреватель BH30A (3 кВт);
3-ФАЗНЫЕ МОДЕЛИ: комплектация дополнительным
встроенным подогревателем при заказе в
производство (4.5 кВт).
ПРИМЕР СХЕМЫ ОДНОВРЕМЕННОЙ РАБОТЫ ТЕПЛОВОГО НАСОСА
IGC НА ГВС И ОТОПЛЕНИЕ (С ПОМОЩЬЮ СИСТЕМЫ ТЕПЛОГО ПОЛА
И ФАНКОЙЛОВ)
Возможно также использование
теплового насоса
для охлаждения помещения
в летний период с помощью
фанкойлов теплового насоса
уже входит гидромодуль,
что позволяет упростить
и ускорить монтаж системы.
(система теплого пола и бойлер
ГВС на этот период отключаются
специальными вентилями).
T
Тепловой
насос
Проводной пульт управления (встроенный термодатчик)
Внешний температурный датчик для помещения (опция)
Теплый пол
Теплый пол
Проводной пульт
управления (встроенный
термодатчик)
Температурный датчик
для бойлера
M
Бойлер ГВС
M1
T1 T2 Tn
M2
Mn
T
T1-Tn – термостаты
Тепловой
насос
T
T
M
M
Проводной пульт управления (встроенный термодатчик)
Внешний температурный датчик для помещения (опция)
Теплый пол
Фанкойлы
Тепловой
насос
Температурный датчик для бойлера
Бойлер ГВС
www.igc-aircon.com
ТЕПЛОВЫЕ НАСОСЫ
87
