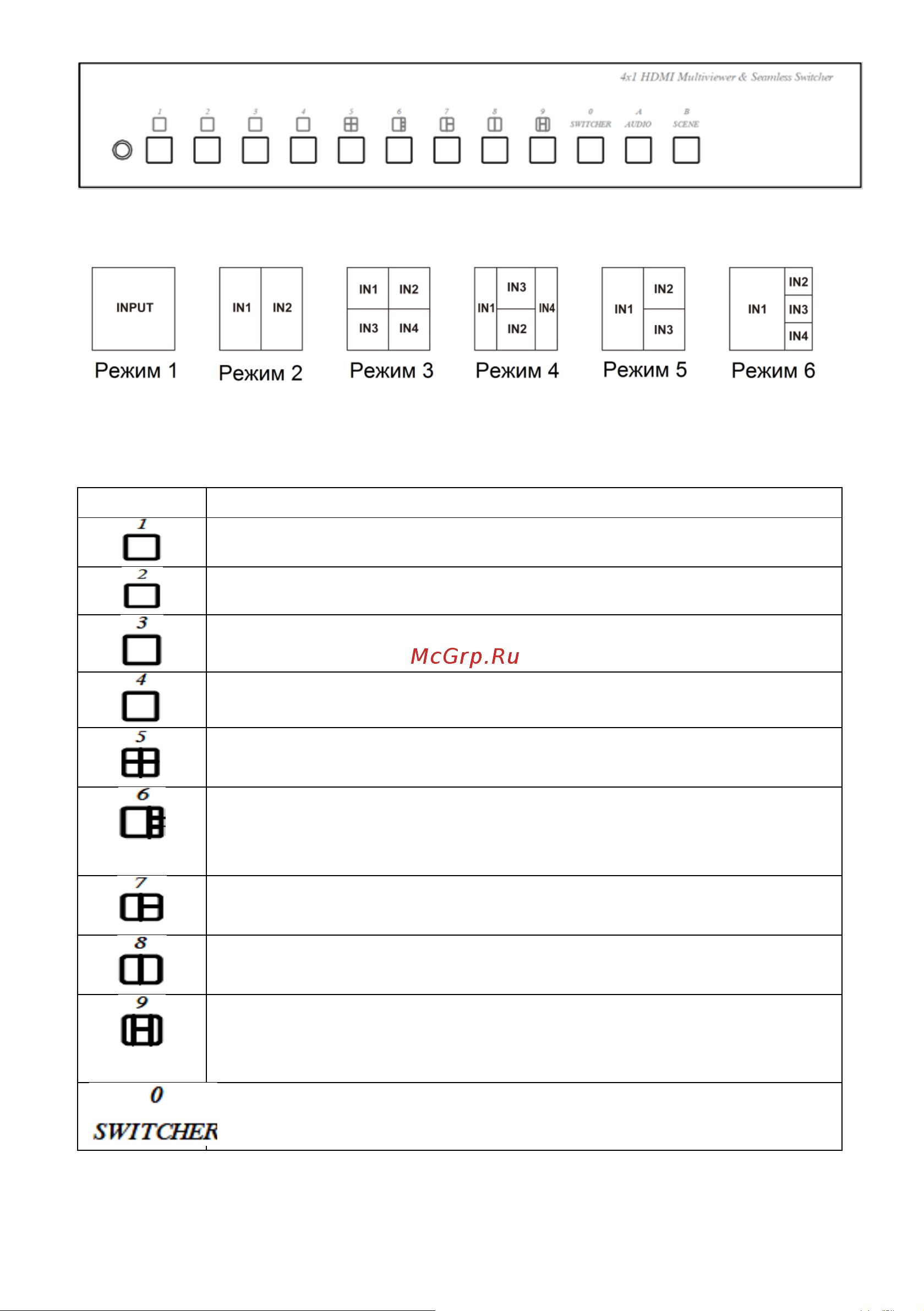

Рис.4 Кнопки управления работой HM41E
Рис.5 Режимы отображения видеосигналов
Табл.2 Назначение кнопок передней панели HM41E
Кнопки
Функции
Отображается сигнал с 1-го входа (режим 1).
Отображается сигнал со 2-го входа (режим 1).
Отображается сигнал с 3-го входа (режим 1).
Отображается сигнал с 4-го входа (режим 1).
Способ отображения в режиме квадратора.
Все 4 изображения имеют одинаковый размер (режим 4).
Режим квадратора, при котором одно (основное)
изображение будет большим. Три – меньшего размера
(режим 6).
На экран будут выводиться 3 изображения (входы 1,2,3)
(режим 5).
На экран будут выводиться 2 изображения
(попарно входы 1 и 2 или 3 и 4) (режим 2).
Вывод 4-х изображений.
2 будут отображаться одно под другим по центру.
2 других - справа и слева (режим 4).
Автопереключение между входами.
