Sc&t HM41E [4/10] Схема подключения

Табл.1 Назначение разъемов и кнопок управления HM41E

№№

п/п

Обозначение

Назначение

ИК приемник сигналов управления от

пульта ДУ

Кнопки выбора режимов работы

Разъемы подключения источников

сигналов

Разъем подключения устройства

отображения (монитор, телевизор, др.)

COM-port для перепрошивки и

управления квардатором.

Разъем подключения внешнего

источника питания

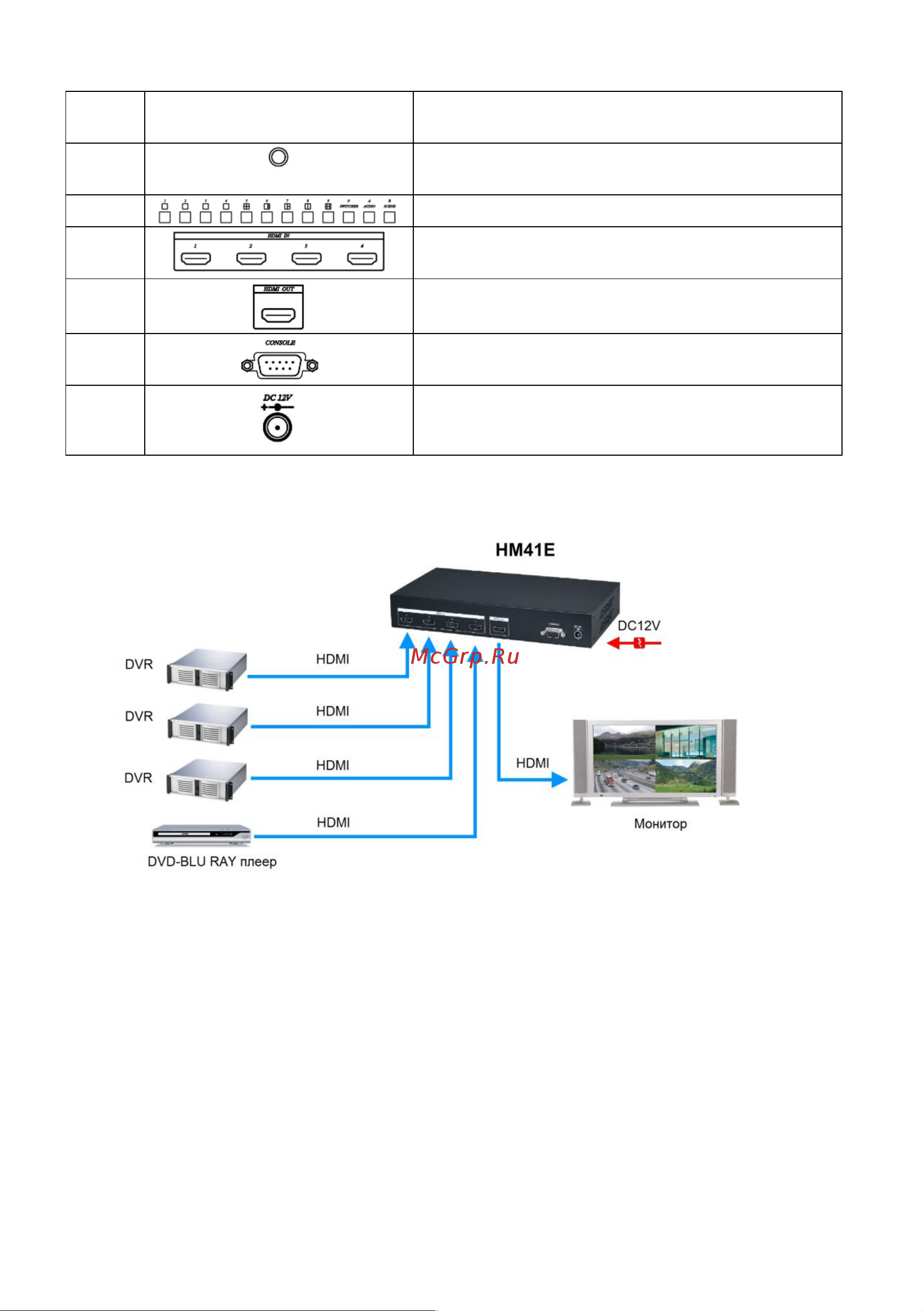

Схема подключения

Рис.3 Схема подключения HM41EL

Управление режимами работы и отображения.

С помощью кнопок передней панели (рис.4), пульта ДУ или COM-порта

можно управлять работой квадратора: устанавливать нужный режим

работы и способ отображения видеосигналов (рис.5).
