Вид спереди
Вид слева
Вид спереди
(
$
&
)
'
Выбранное место установки агрегата должно обеспечивать возможность
подключения водопроводов и электропроводки, в нем не должно быть
подвода воды, нефтяных паров, дыма и других источников тепла.
Кроме того, издаваемый агрегатом шум и выделяемый холодный и
горячий воздух не должны влиять на окружающую среду.
ПРИМЕЧАНИЕ
3 УСТАНОВКА АГРЕГАТА
3.1 Выбор места установки
3.1.1 Агрегат может быть установлен на земле или подходящей
крыше, но в обоих случаях необходим достаточно большой объем
вентиляции.
3.1.2 Не следует устанавливать агрегат в местах, где существуют
определенные требования к уровню шума и вибраций.
3.1.3 Установленный агрегат должен быть максимально укрыт от
прямого солнечного счета и не должен подвергаться воздействию
дымовых газов котельной установки, а также окружающего
воздуха, которое может привести к разрушению змеевиков конден-
сатора и медных частей труб агрегата.
3.1.4 Если существует возможность несанкционированного
доступа к агрегату, необходимо принять меры по его изоляции,
например установить ограждения. Эти меры позволят избежать
неестественных и случайных повреждений и предотвратить
вскрытие блоков управления, а следовательно, наличие открытых
электрических деталей в процессе работы.
3.1.5 Высота фундамента под установку агрегата должна быть не
менее 300 мм, а в полу на месте установки должно быть предус-
мотрено сливное отверстие для обеспечения равномерного слива
и отвода утечек.
3.1.6 В случае установки на землю необходимо поместить
стальное основание агрегата на бетонный фундамент с заглубле-
нием бетонного цоколя в слой подмерзающего грунта. Фундамент
агрегата не следует соединять с фундаментом здания, так как
распространение шума и вибраций будет отрицательно влиять на
здоровье людей. В основании агрегата предусмотрены монтажные
отверстия, которые можно использовать для прочного соединения
агрегата с фундаментом.
3.1.7 В случае установки на крыше крыша должна обладать
достаточной прочностью, чтобы выдерживать массу агрегата
и обслуживающего персонала. Агрегат может быть смонтирован
на таких же бетонных фундаментах или рамах из швеллерной
стали, какие используются при установке на земле. Несущая
швеллерная сталь должна быть совмещена с монтажными
отверстиями в демпфере агрегата и должна быть достаточной
ширины для установки демпфера.
3.1.8 При особых требованиях к установке следует проконсульти-
роваться со строительной организацией, архитектором или
другими специалистами.

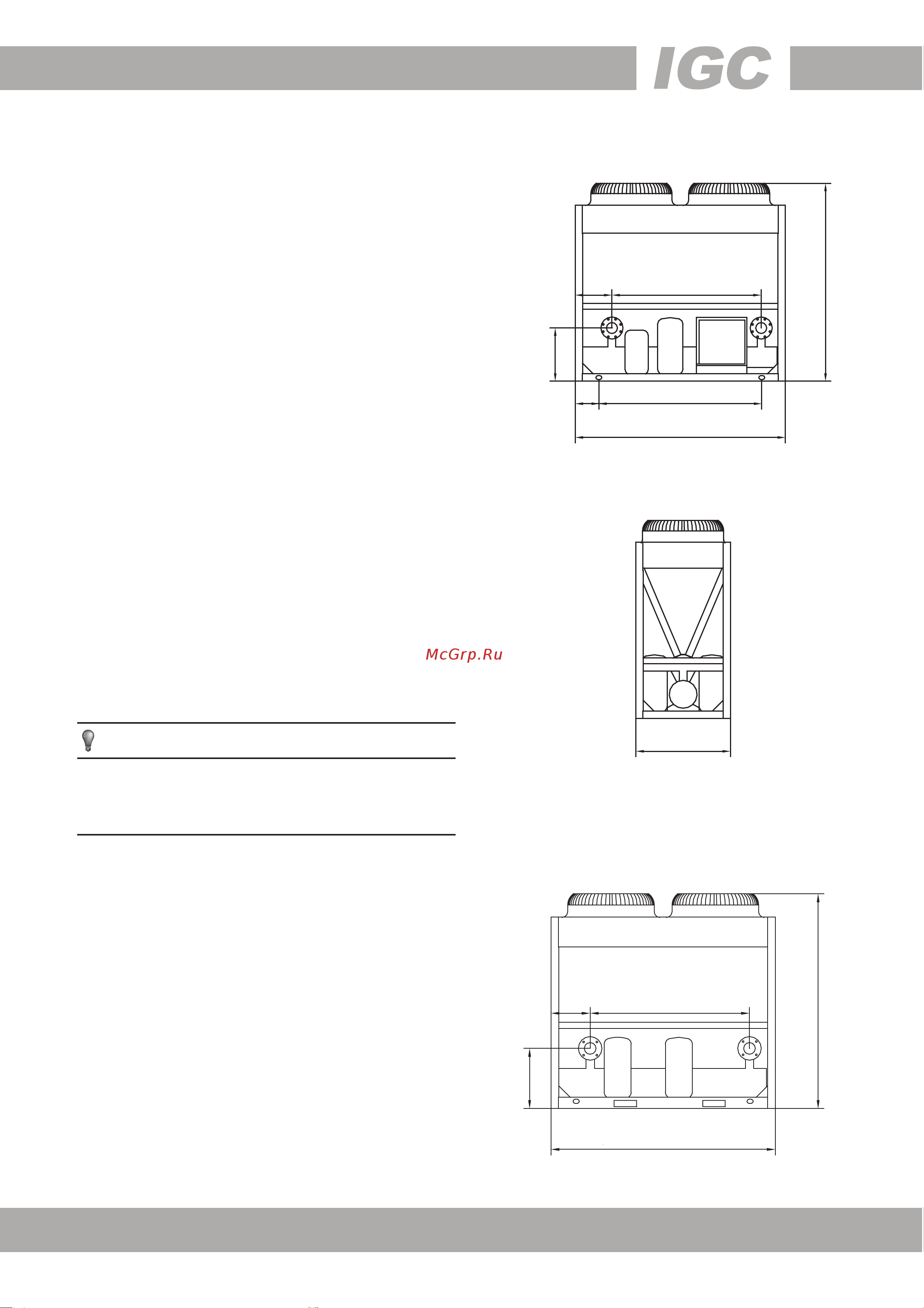

3.2 Габаритный чертеж
3.2.1 IMBL-F65A/NB
3.2.2 IMBL-F130A/NB
