IGC IWCBS-1410W/CB [12/48] Требования к пространству для размещения агрегата
![IGC IMB-F250A/NB [12/48] Требования к пространству для размещения агрегата](/views2/1807902/page12/bgc.png)
5www.igc-aircon.com
Таблица 3-1
$
%
'
&
(
Рис. 3-2
Подвод воздушного
потока
Подвод воздушного
потока
Подвод воздушного
потока
Подвод воздушного
потока
Таблица 3-2
Главный агрегат
Главный
агрегат
Модель
IMBL-F65
A/NB
IMBL-F130
A/NB
IMBL-F200
A/NB
IMBL-F250
A/NB
A (мм) 2000 2000 2850 3800
B (мм) 900 1685 2000 2000
С (мм) 1880 2090 2110 2130
D (мм) 350 335 347 1235
E (мм) 1420 1420 2156 2156
F (мм) 225 506 506 573
■ Общая высота агрегата после установки пружинного демпфера
увеличится примерно на 135 мм.
■ Отверстия впускных и выпускных патрубков должны быть выпол-
нены со стальными воротниковыми фланцами, приваренными
со свободной посадкой.
ПРИМЕЧАНИЕ

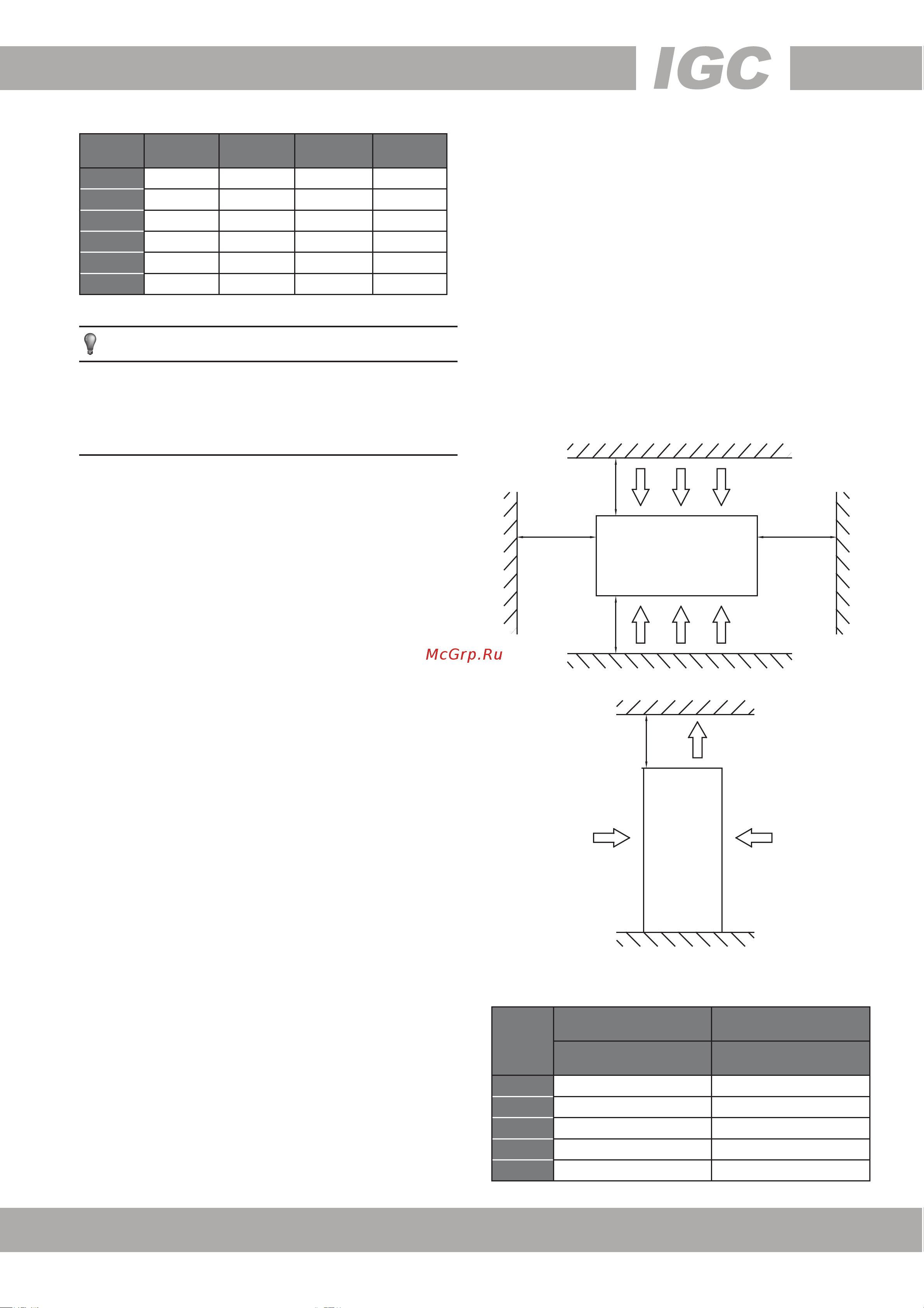

3.3 Требования к пространству для размещения
агрегата
3.3.1 Требования к пространству для размещения агрегата
3.3.1.1 Для обеспечения необходимого воздушного потока,
поступающего в конденсатор, при установке агрегата необходимо
учитывать влияние нисходящего потока воздуха, образующегося
из-за стоящих рядом с агрегатом высотных зданий.
3.3.1.2 Если агрегат установлен в месте с высокой скоростью
потока воздуха, например на открытой крыше, то для предотвра-
щения воздействия турбулентного потока на воздух, поступающий
в агрегат, можно предусмотреть такие меры, как утопленная
ограда и жалюзи. Если необходимо устроить утопленную ограду,
то ее высота должна быть не больше высоты агрегата, а если
требуются жалюзи, то общая потеря статического давления
должна быть меньше статического давления за пределами
вентилятора. Кроме того, пространство между агрегатом и
утопленной оградой или жалюзи должно соответствовать требова-
ниям к минимальному пространству для установки агрегата.
3.3.1.3 Если эксплуатация агрегата будет осуществляться зимой и
место установки может быть покрыто снегом, то для обеспечения
равномерного потока воздуха через теплообменники агрегат
следует установить выше поверхности снежного покрова.
IMBL-F65A/NB
IMBL-F130A/NB
IMBL-F200A/NB
IMBL-F250A/NB
Пространство для
установки (мм)
Пространство для
установки (мм)
A ≥ 1500 ≥ 2000
B ≥ 2000 ≥ 2000
C ≥ 2000 ≥ 2000
D ≥ 1500 ≥ 2000
E ≥ 8000 ≥ 8000
