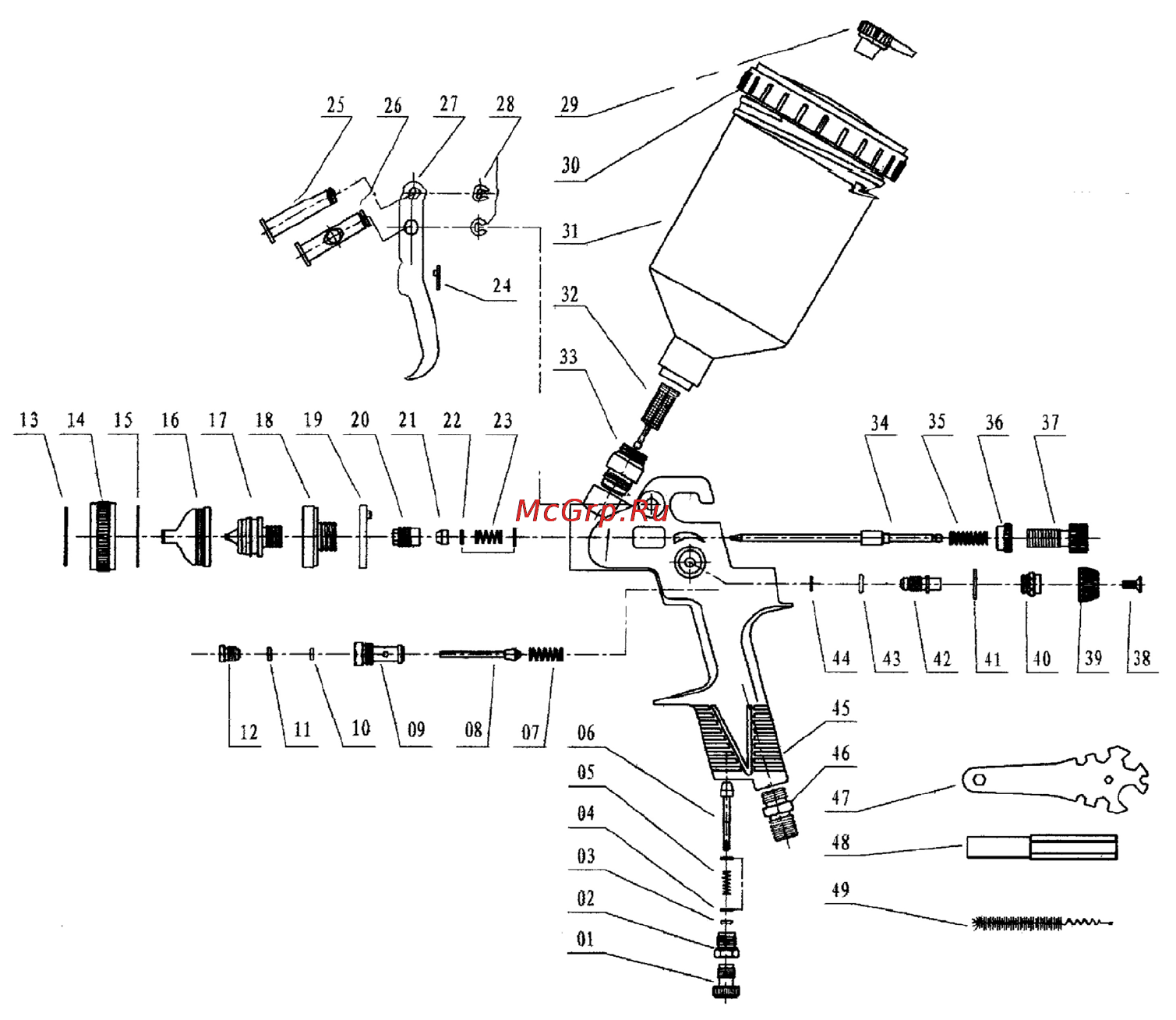

Рис. 5. Схема краскопульта модели КРП-1,4/0,6 ВБ:

1. Винт регулировки подачи воздуха 2. Толкатель 3. Кольцо резиновое 4. Шайба

5. Пружина клапана подачи 6. Входной клапан подачи воздуха 7. Пружина кла-

пана выключателя 8. Клапан выключателя 9. Толкатель выключателя 10. Коль-

цо резиновое 11. Шайба 12. Винт регулировочный 13. Кольцо запорное 14. Гайка

регулировочная 15. Прокладка 16. Распылитель 17. Форсунка 18. Втулка регули-

рующая 19. Шайба 20. Винт регулировочный 21. Жиклёр 22. Прокладка 23. Пру-

жина запорная 24. Шайба 25. Палец 1 26. Палец 2 27. Рычаг спусковой 28. Шай-

ба запорная 29. Клапан вентиляционный 30. Крышка бачка 31. Бачок 32. Фильтр

33. Штуцер бачка 34. Игла регулировочная подачи краски 35. Пружина 36. Тол-

катель 37. Винт регулировки подачи краски 38. Винт 39. Втулка регулировочная

40. Толкатель 41. Шайба медная 42. Винт регулировочный 43. Кольцо резиновое

44. Шайба запорная 45. Корпус краскопульта 46. Штуцер воздушный входной 47.

Ключ универсальный 48. Ключ шестигранный 49. Щётка.
