Deutsch
9
3. Plastikgehäuse
Die Sonderzubehöre können ohne vorherige
Bekanntmachung jederzeit geändert werden.
ANWENDUNGEN
䡬 Anziehen von Schskantschrauben.
䡬 Anziehen von Drywall-Schraben, Holzschraben und
Hohlwandschrauben.
VOR INBETRIEBNAHME
1. Netzspannung
Prüfen, daß die zu verwendende Netzspannung der
Angabe auf dem Typenschild entspricht.
2. Netzschalter
Prüfen, daß der Nezschalter auf „AUS” steht. Wenn
der Stecker an das Netz angeschlossen wird, während
der Schalter auf „EIN” steht, beginnt das Werkzeug
sofort zu laufen, was gefährlich ist.
3. Verlängerungskabel
Wenn der Arbeitsbereich nicht in der Nähe des
Netzanschlusses liegt, ist ein Verlängerungskabel
ausreichenden Querschnitts und ausreichender
Nennleistung zu verwenden. Das Verlängerungskabel
sollte so kurz wie möglich gehalten werden.
4. Prüfung der Drehrichtung des Werkzeuges (Abb. 1)
Das Werkzeug dreht sich im Uhrzeigersinn (von der
Hinterseite her gesehen), wenn der Schalt hebel auf
“R” steht. Wenn der Hebel auf “L” geschaltet ist,
dreht sich das werkzeug gengen den Uhrzeigersinn
und kann zum Lockkern und Herausziehen von
Schrauben verwendet werden.
5. Einstellen der Anzugtiefe (Abb. 2)
Die Anzugtiefe kann durch Rechts- und Linksdrehung
des Anschlages (rastet ein) eingestellt werden.
(1) Für Sechskantschrauben:
Eine Sechskantschraube auf die Sechskantmuffe
montieren und die Entfernung zwischen dem Ende
des Unteranschlags und der Unterseite des
Schraubenkopfes auf 1 bis 1,5 mm einstellen. Siehe
Abb. 3.
(2) Für Hohlwandschrauben:
Die Hohlwandschraube wird auf den
Schraubenzieher aufgesetzt und der Abstand
zwischen dem Ende des Unteranschlags und dem
Schraubenkopf wird wie in Abb. 4 gezeigt auf 1,5
bis 2 mm eingestellt.
(3) Für selbstbohrende Schrauben mit Kreuzschlitzkopf:
Die selbstbohrende Schraube wird auf den
Schraubenzieher aufgesetzt und der Abstand zwischen
dem Ende des Unteranschlags und der Unterseite
des Schraubenkopfes wird wie in Abb. 5 gezeigt auf
1 bis 1,5 mm eingestellt.
6. Anbringen der Bohrzpitze
Für genauere Angaben sehen Sie unter “Anbringen
und Abnehmen der Bohrspitze”.
ANBRINGEN UND ABNEHMEN DER
SECHSKANTMUFFE ODER DES
SCHRAUBENZIEHERS
1. Abnehmen der Sechskantmuffe (Abb. 6)
(1) Den Unteranschlag unter Drehung aus dem
Aufnehmer entfernen.
(2) Die Seckskantmuffe abnehmen, an der dem
Schraubenzieher gegenüberliegenden Seite mit der
Hand oder in einem Schraubstock halten und den
Schraubenzieher mit einer Zange herausziehen.
2. Abnehmen des Bit-Schraubenziehers (Abb. 7)
Den Unteranschlag (G) wie im Fall der Sechskantmuffe
abnehmen, den Schraubenzieherhalter entfernen, und
dann den Bit-Schraubenzieher mit einer Zange
herausziehen.
3. Abnehmen des Bit-Schraubenziehers (Abb. 8)
Den Unteranschlag (F) wie im Fall der Sechskantmuffe
abnehmen, den Schraubenzieherhalter entfernen, und
dann den Bit-Schraubenzieher mit einer Zange
herausziehen.
4. Anbringen der Sechskantmuffe oder des
Schraubenziehers
Den Schraubenzieher in der umgekehrten
Reihenfolge wie beim Abnehmen installieren.

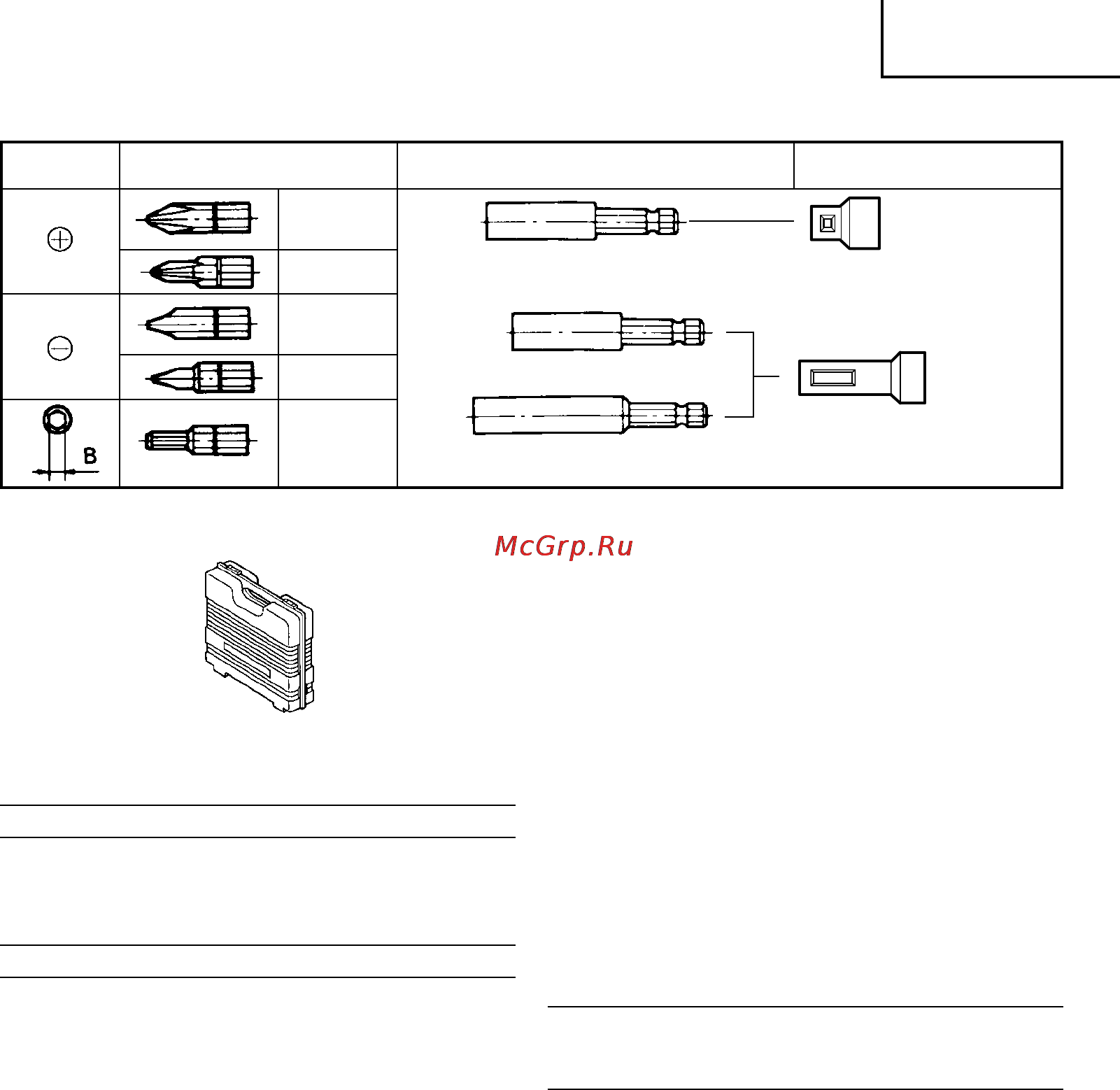

Magnetischer Schraubenzieherhalter
(Kurzer Typ)
Magnetischer Schraubenzieherhalter
Nichtmagnetischer
Schraubenzieherhalter
Schraubenziehertyp
Unteranschlag
2. Für andere Schrauben
Schraubenzieherhalter
Schrauben-
kopf
Nr.1
Nr.2
Nr.3
Nr.1
Nr.2
Nr.1
Nr.2
Nr.3
Nr.1
Nr.2
B Größe
4 mm
5 mm
Unteranschlag
(G)
Unteranschlag
(F)
