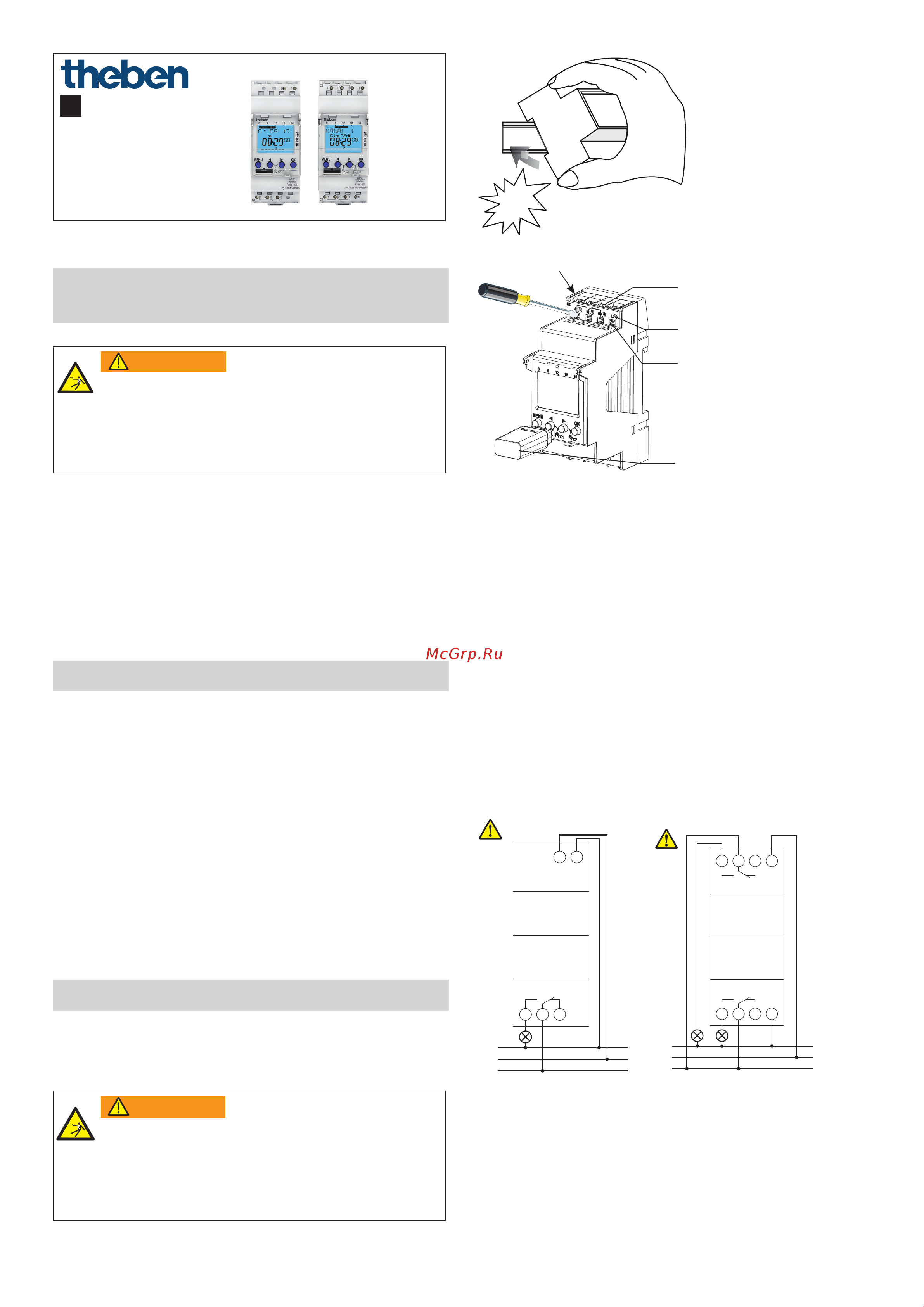

1
TR 610 top3
6100130
TR 612 top3
6120130
307253
Таймер
RU
1. Основные правила техники
безопасности
Опасность для жизни в связи с ударом
электрическим током или пожаром!
Монтаж должен производиться
исключительно силами квалифицированных
электриков!
ОСТОРОЖНО
•
Прибор предназначен для монтажа на DIN-рейках
(в соответствии с EN60715)
•
Прибор соответствует типу 1 STU согласно IEC/
EN 60730-2-7
•
Запас хода (10 лет) снижается при вставленном
Bluetooth OBELISK top3 (в режиме работы от
батареек)
2. Использование по назначению
•
Таймер используется, например, для освещения,
вентиляции, продувки и т.д.
•
Использование только в закрытых, сухих
помещениях
!
Не использовать для защитных приспособлений,
например, дверей запасных выходов,
противопожарных устройств и т.п.
Утилизация
Прибор подлежит утилизации в соответствии с
директивами по охране окружающей среды
3. Монтаж и подключение
Установка таймера
Опасность для жизни в связи с ударом
электрическим током или пожаром!
Монтаж должен производиться
исключительно силами квалифицированных
электриков!
ОСТОРОЖНО
clic
Контрольная
точка съема
Провод 45°
Открыватель
безвинтовых
пружинных
зажимов
Bluetooth
OBELISK top3
(9070130)
Безвинтовой
пружинный зажим
DuoFix
!
Проверить глубину электрошкафа при вставленном
OBELISK top3. Глубина должна составлять > 94 мм.
Устанавливать на монтажную рейку DIN
(согласно EN 60715)
Отключить напряжение
Предпринять меры против непреднамеренного
включения
Проверить отсутствие напряжения
Заземлить и закоротить
Соседние детали, находящиеся под напряжением,
закрыть или огородить
Подключение провода
Схемы соединений 6100130/6120130
C1
1 2 3
L N
N
L
L
C2
C1
1 2 3
4 5 6 L
N
L
L
N
Снять изоляцию на участке провода длиной 8мм
(макс. 9)
Вставить провод на 45° в открытый штепсельный
зажим DuoFix
