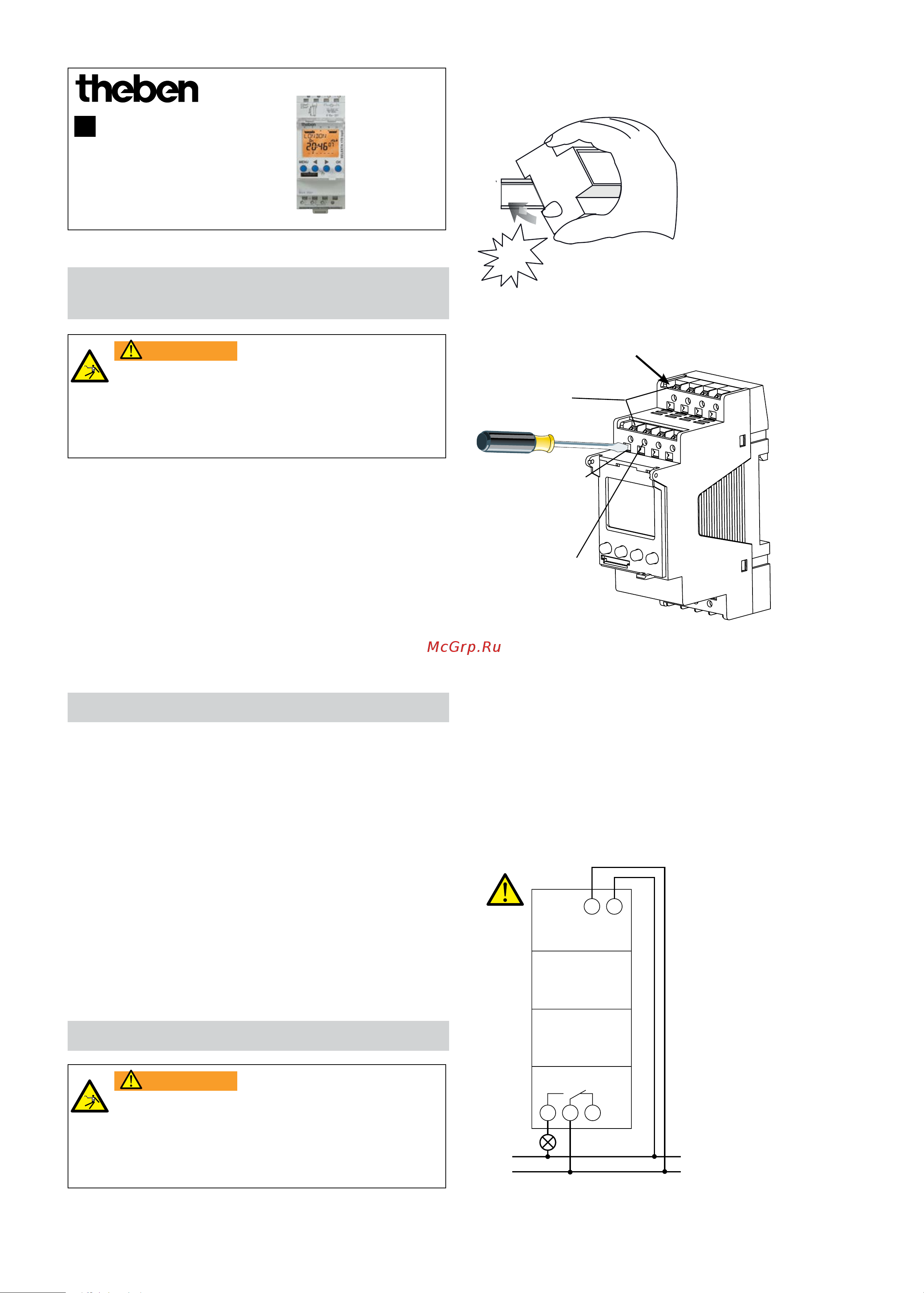

Theben SELEKTA 170 top2 24V (1704100) Инструкция по эксплуатации онлайн
1
SELEKTA 170 top2 24В
1704100
307110
Астрономический
таймер
RU
1. Основные правила техники
безопасности
Опасность для жизни в связи с ударом
электрическим током или пожаром!
Монтаж должен производиться
исключительно силами квалифицированных
электриков!
ОСТОРОЖНО
•
Прибор предназначен для монтажа на DIN-рейках
(в соответствии с EN60715)
•
При установленной карте памяти (при режиме
работы от батареи) запас хода (10лет) снижается
•
Прибор соответствует типу 1 BSTU согласно IEC/EN
60730-2-7
!
Карта памяти OBELISK top2: избегать
механической нагрузки или загрязнения при
хранении/транспортировке
2. Использование по назначению
•
Астрономический таймер используется, например,
для управления осветительными устройствами
(для улиц, наружных лестниц, витрин, входов и
т.д.).
•
Использование только в закрытых, сухих
помещениях
!
Не использовать для защитных приспособлений,
например дверей запасных выходов,
противопожарных устройств и т.п.
Утилизация
Прибор подлежит утилизации
3. Монтаж и подключение
Опасность для жизни в связи с ударом
электрическим током или пожаром!
Монтаж должен производиться
исключительно силами квалифицированных
электриков!
ОСТОРОЖНО
Установка таймера
click
Провод 45°
Размыкающий
контакт для
пружинных
клемм
Контрольная
точка съема
Пружинная
клемма
DuoFix
®
Устанавливать на монтажную рейку DIN (согласно EN
60715)
Отключить напряжение
Предпринять меры против непреднамеренного
включения
Проверить отсутствие напряжения
Заземлить и закоротить
Соседние детали, находящиеся под напряжением,
закрыть или огородить
Подключение провода
C1
123
12-24 V
+
~
–
~
+
~
–
~
