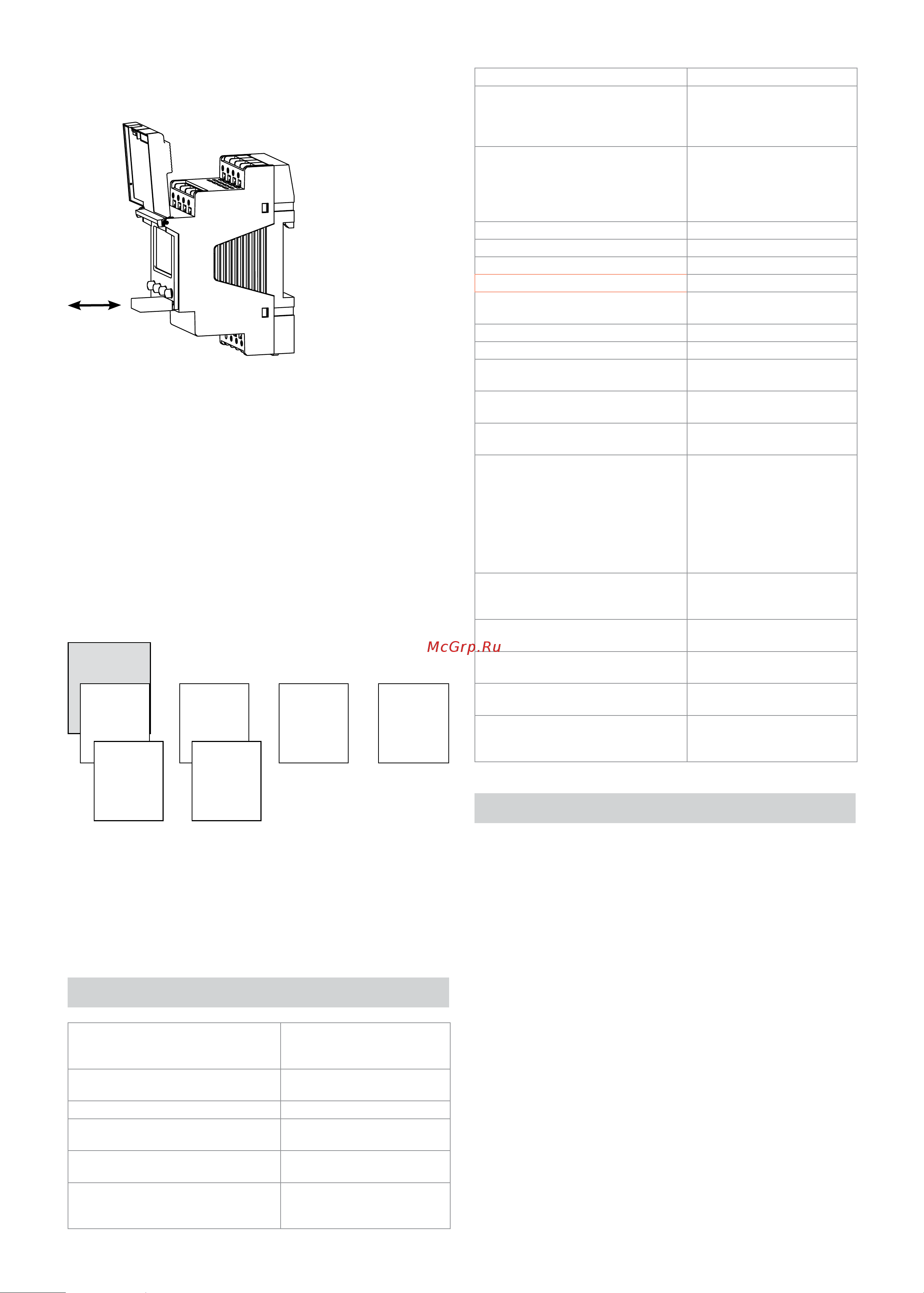

![Theben SELEKTA 170 top2 24V (1704100) [6/6] Технические характеристики](/views2/1812760/page6/bg6.png)
6
!
Избегать механической нагрузки или загрязнения
при хранении/транспортировке
Копирование OBELISK → ЧАСЫ
Копирует коммутационную программу и при
необходимости все настройки таймера (например,
формат времени и пр.) с карты памяти в таймер.
Копирование ЧАСЫ → OBELISK
Копирует все коммутационные программы и настройки
с таймера на карту памяти.
Запуск программы OBELISK
Записывает значения времени переключения,
установленные на карте памяти.
При извлечении карты памяти активируются значения
времени переключения таймера.
u u u
OBELISK
КОПИРО
ВАТЬ
OBELISK
-> ЧАСЫ
КОПИРО
ВАНИЕ
ЧАСЫ
-> OBELISK
ЗАПУСК
ПРОГРАММЫ
OBELISK
ЗАПРОС
OBELISK
ПЕРЕЗАПИС
ЫВАНИЕ OK
ПЕРЕЗАПИС
ЫВАНИЕ OK
Сброс таймера
¾ Нажать одновременно 4кнопки
▻ Вы можете выбрать СОХРАНЕНИЕ ПРОГРАММЫ
или УДАЛЕНИЕ ПРОГРАММЫ
6. Технические характеристики
Рабочее напряжение 12—24В, 50—60Гц,
+10/–15%,
12—24В пост. тока, +10/–15%
Собственное энергопотребление:
макс.
0,6Вт
Режим энергосбережения 0,2Вт
Коммутационная способность макс. 16А (при 250В переменного
тока, cos ϕ = 1)
Коммутационная способность 2А (при 250В переменного
тока, cos ϕ = 0,6)
Коммутационная способность мин. 10мА/230В переменного
тока
100 мА/24 В перем./пост. тока
Степень защиты IP 20 по EN 60529
Класс защиты II согласно EN 60730-1 при
надлежащем монтаже,
при питании ФСНН и/или
подключении к сети
Класс электрической защиты III при безопасном
низковольтном напряжении
и при подключении к
безопасному низковольтному
напряжению
Минимальное время переключения 1минута
Рабочая температура –30…+55°C
Резерв продолжительности хода 10лет при +20°C
Точность хода ±0,25с/день (25°C)
Номинальное импульсное
напряжение
4кВ
Степень загрязнения 2
Контакты Перекидной микроконтакт
Макс. циклов переключения при
16А омической нагрузки
50000
Ламповая нагрузка (лампа
накаливания) (230В)
1000Вт
Ламповая нагрузка (галогенная
лампа) (230В)
1000Вт
Люминесцентные лампы (VVG—
пускорегулирующие аппараты с
малыми потерями):
некомпенсированные (230В)
последовательно компенсированные
(230В)
параллельно компенсированные
(230В)
1000ВА
1000ВА
80Вт (12мкФ)
Люминесцентные лампы (EVG—
электронные пускорегулирующие
аппараты) (230В)
120Вт
Компактные люминесцентные
лампы (EVG) (230В)
30Вт
Соответствует типу 1 BSTU по IEC/EN
60730-2-7 или IEC/EN 60730-1
Переключение любых внешних
проводов допустимо
Допускается к переключению
с безопасного низковольтного
напряжения и сети
7. Контакты
Theben AG
Hohenbergstr. 32
72401 Haigerloch
ГЕРМАНИЯ
Тел. +49 7474 692-0
Факс +49 7474 692-150
Горячая линия
Тел. +49 7474 692-369
hotline@theben.de
Адреса, телефонные номера и т.д.
www.theben.de
