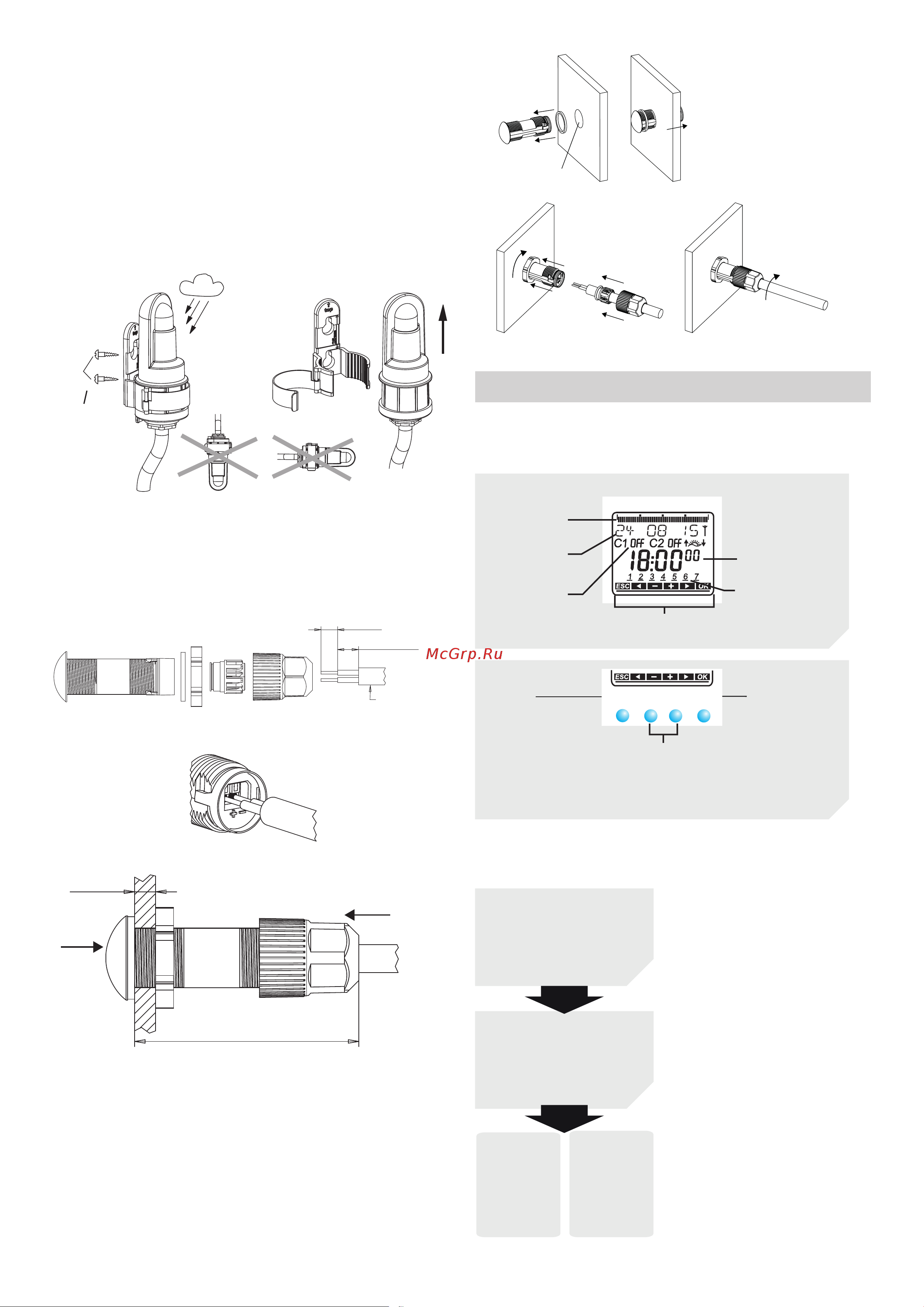

Подключение/монтаж светового сенсора
!
Учитывать длину соединительного кабеля: макс.
100 м (2 x 1,5 мм
2
), макс. 50 м (2 x 0,75 мм
2
)
!
Избегать параллельной прокладки линии сенсора
и силовых линий.
Отключить напряжение! Соблюдать полярность
Световой сенсор, монтируемый сверху 907 0 415
Световой сенсор, монтируемый сверху: 0,5–2,5 мм
2
,
снять изоляцию на участке провода 9 мм (макс. 10 мм).
max .o4mm
Встраиваемый световой сенсор 907 0 456
Встраиваемый световой сенсор: 0,25–1,5 мм
2
, снять
изоляцию на участке провода 8 мм (макс. 9 мм).
max.10 mm
8–9 mm
ø
5–10 mm
<9 mm
ca. 63 mm
IP 66
IP 40
Ø 20 mm
4. Описание прибора
Дисплей и кнопки
MENU OK
OKMENU
0 6
12
18
24
Программируемое
время переключения
Индикация даты
Состояние канала
C1,C2
ON = ВКЛ.
OFF = ВЫКЛ.
Индикация времени
Дни недели с 1 по 7
Индикация активных кнопок с
соответствующей функцией
– Активировать
дисплей
– Открыть меню
– Закрыть меню
– ESC
(выход из меню)
– Выбор
сохранить
– Выбор
подтвердить
Отображаются озможности
выбора
Принцип управления
ДА
Подтвер
ждение
OK
нажать
НЕТ
Изменить/
перейти
u
нажать
1. Считывание
текстовой строки
Текст/символ
отображаетвопрос
2. Принятие
решения
Содержание
- Безопасности 1
- Использование по назначению 1
- Монтаж и подключение 1
- Монтаж сумеречного выключателя 1
- Основные инструкции по 1
- Отключение провода 1
- Подключение провода 1
- Утилизация 1
- Дисплей и кнопки 2
- Нет 2
- Описание прибора 2
- Подключение монтаж светового сенсора 2
- Принцип управления 2
- L l если сенсор подключен измеренное значение в 3
- L l по завершении всех настроек на дисплее по 3
- L l предварительно установленное значение времени 3
- L предварительная установка порога включения и 3
- U u u u 3
- Выбрать значение в люкс подтвердить нажатием ok 3
- Выбрать канал c1 или c2 подтвердить нажатием ok 3
- Выбрать копировать или сохранить в памяти 3
- Выбрать люкс вкл подтвердить нажатием ok 3
- Выбрать свет подтвердить нажатием ok 3
- Дисплее см рисунок 3
- Для копирования нажать ok 3
- Для сохранения нажать u подтвердить нажатием ok 3
- Задержки включения отключения составляет 1 минуту чтобы избежать ошибочных включений в связи с молнией автомобильными фарами и т д в момент отсчета времени задержки мигает индикатор состояния канала on off 3
- Зимнего времени so wi 3
- Люкс появится на дисплее только при питании от сети 3
- Навигация по меню 3
- Нажать любую кнопку и следовать инструкциям на 3
- Нажать меню 3
- Настроить значение в люкс например 500 люкс 3
- Настройки и функции 3
- Начало работы 3
- Отключения прибора составляет 15 люкс 3
- Очереди будут отображаться автоматика и измеренное значение 3
- Подтвердить нажатием ок 3
- Появляется понедельник подтвердить нажатием ok 3
- Типичные значения яркости 3
- Установка значений времени задержки 3
- Установка значений люкс 3
- Установка языка даты времени а также летнего 3
- Настройка специальных программ 4
- Программирование времени переключения в стандартной программе 4
- Установка правила для пасхи 4
- Активировать pin код 5
- Время переключения 5
- Присвоение сенсоров 5
- Настроить внешний вход только для luna 122 top3 rc 6
- Настройка блокировки каналов только для luna 122 top3 6
- Настройка ручного переключения и включения на длительный период 6
- Еженедельно 7
- Каждый календарный день 7
- Комбинация каналов 7
- Переключение программ только для luna 122 top3 rc 7
- Использование bluetooth obelisk top3 8
- Соединение выключателя освещенности bluetooth obelisk top3 и smartphone с приложением 8
- Счетчик часов наработки 8
- L дисплей выключателя освещенности имеет полную функциональность только при температуре от 5 до 55 c 9
- Theben ag hohenbergstr 32 72401 haigerloch германия тел 49 7474 692 0 факс 49 7474 692 150 9
- Горячая линия тел 49 7474 692 369 hotline theben de адреса телефонные номера и т д www theben de 9
- Контакты 9
- Нажать одновременно 4 кнопки теперь вы можете выбрать сохранение программы или удаление программы 9
- Перезапустить выключатель освещенности 9
- Теперь можно создавать и выгружать проекты 9
- Технические характеристики 9
