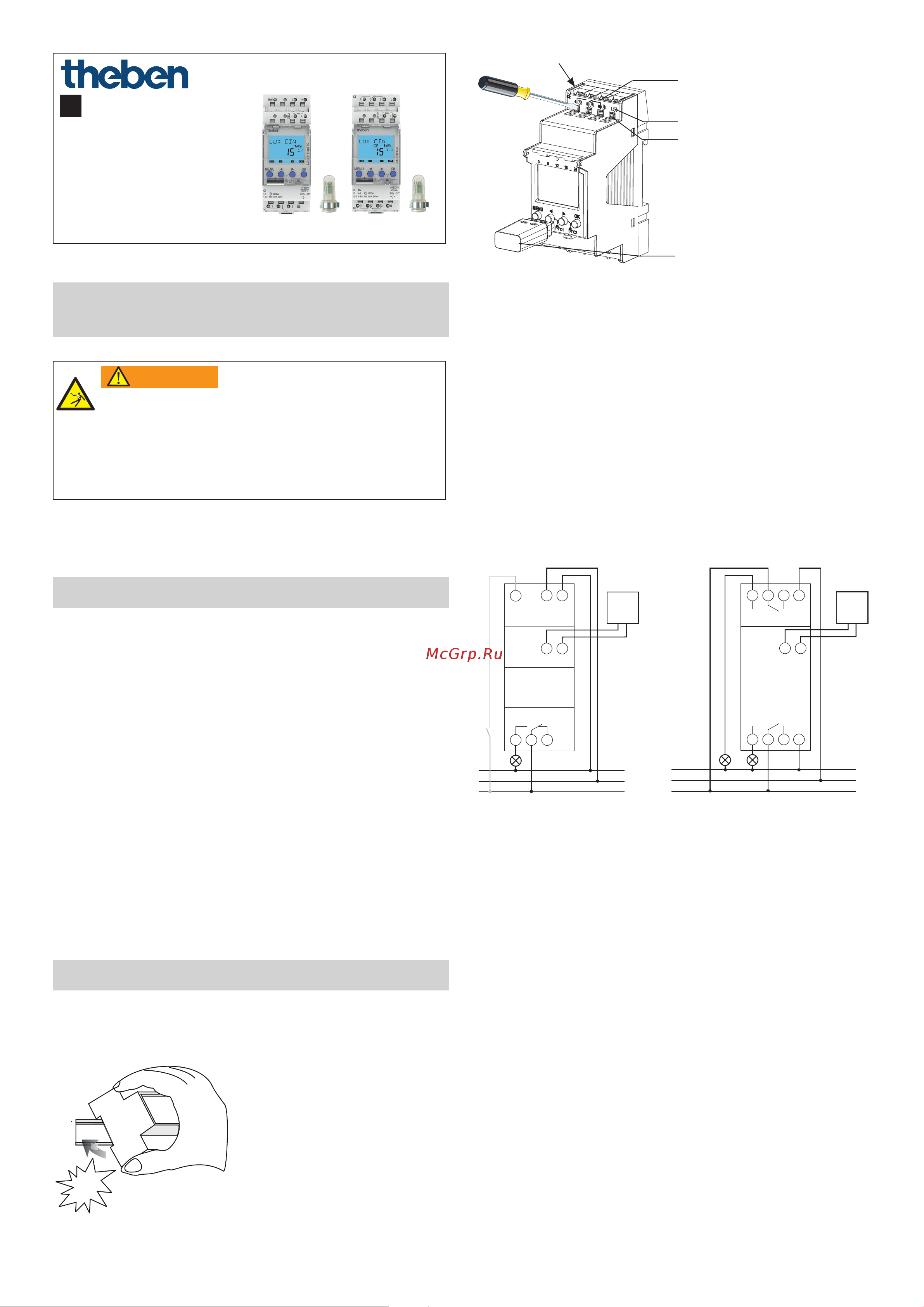

Theben LUNA 112 top3 AL (1120130) Инструкция по эксплуатации онлайн
1
LUNA 111 top3 AL, EL
1110130/1110230
LUNA 112 top3 AL, EL
1120130, 1120230
307528 01
Цифровой
сумеречный
выключатель
RU
1. Основные инструкции по
безопасности
Опасность для жизни в связи с ударом
электрическим током или пожаром!
Монтаж должен производиться
исключительно силами квалифицированных
электриков!
ОСТОРОЖНО
•
Прибор предназначен для монтажа на DIN-рейках
(в соответствии с EN60715)
2. Использование по назначению
•
Цифровой сумеречный выключатель используется
для осветительных устройств (для улиц), наружных
лестниц, витрин, подъездов и т.д.
•
Использование только в закрытых, сухих
помещениях
•
датчик монтируется на улице
•
Интерфейс для Bluetooth OBELISK top3
(приложение)
!
Не использовать для защитных приспособлений,
например дверей запасных выходов,
противопожарных устройств и т.п.
Утилизация
Прибор подлежит утилизации в соответствии с
директивами по охране окружающей среды
3. Монтаж и подключение
Монтаж сумеречного выключателя
click
Контрольная точка съема
Провод 45°
Размыкающий
контакт для
пружинных
клемм
Bluetooth
OBELISK top3
(9070130)
Пружинная
клемма DuoFix
!
Проверить глубину электрошкафа при
подсоединенном OBELISK top3. Глубина должна
составлять >94мм.
Установите на монтажную рейку DIN (согласно
EN60715)
Отключите напряжение
Примите меры против непреднамеренного
включения
Проверьте отсутствие напряжения
Заземлите и закоротите
Закройте или защитите экранами соседние детали,
находящиеся под напряжением
C1
1 2 3
N
L
L
L N
–
+
Ext1
max. 100 m
Data
Lux
max. 100 m
C2
C1
1 2 3
4 5 6
N
L
L
L
N
Data
–
+
Lux
max. 100 m
LUNA 111 top3
LUNA 112 top3
Подключение провода
Снять изоляцию на участке провода длиной 8мм
(макс. 9мм)
Вставить провод на 45° в открытый штепсельный
зажим DuoFix
L Возможно подключение 2 проводов к одному зажиму
Для размыкания пружинной клеммы DuoFix нажать
отверткой вниз
Отключение провода
Прижать отверткой штепсельные зажимы
Подключение/монтаж светового сенсора
!
Учитывать длину соединительного кабеля: макс.
100 м (2 x 1,5 мм
2
), макс. 50 м (2 x 0,75 мм
2
)
!
Избегать параллельной прокладки линии сенсора
и силовых линий.
Отключить напряжение! Соблюдать полярность
