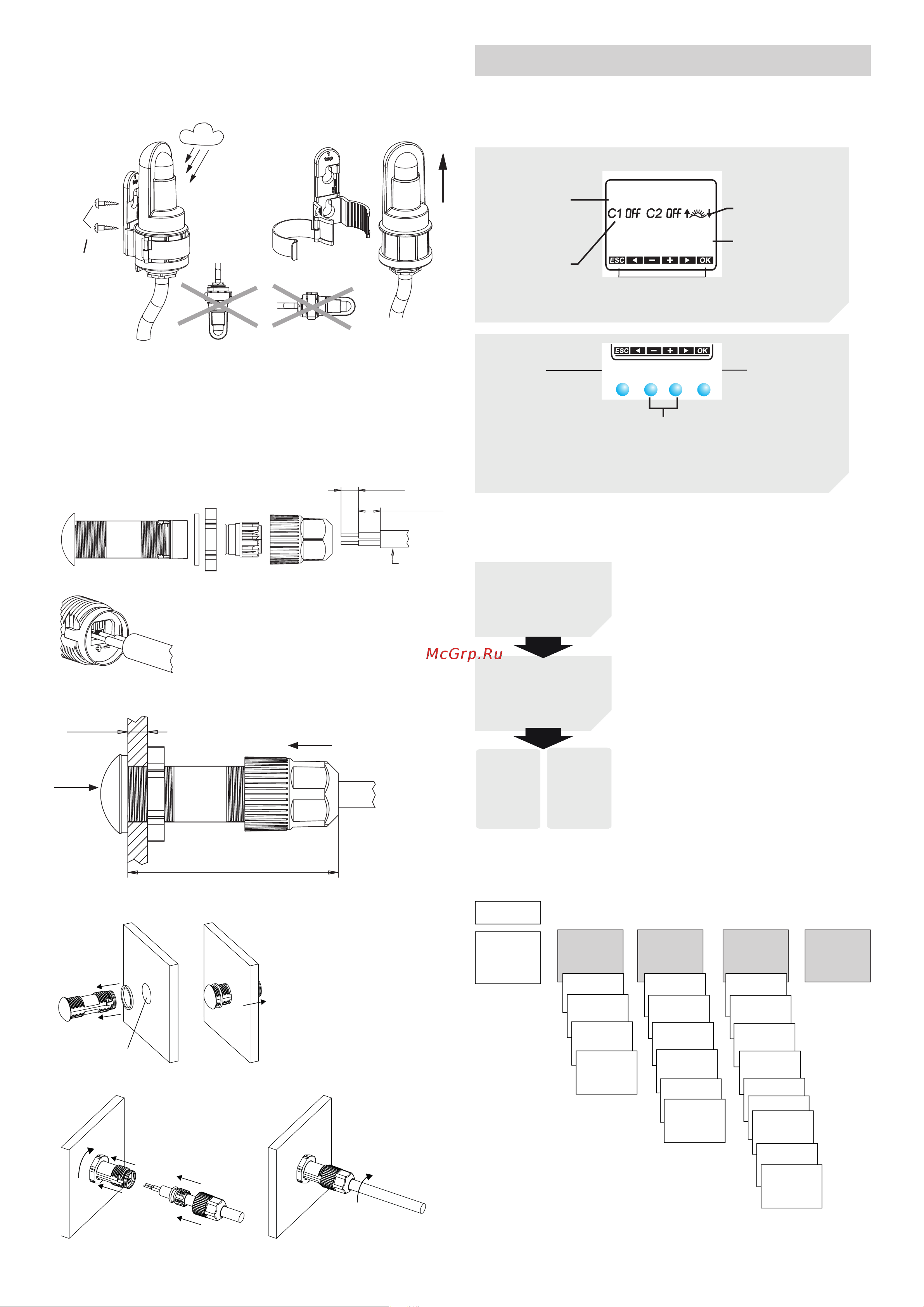

Theben LUNA 112 top3 AL (1120130) [2/6] Индикация восхода захода солнца
![Theben LUNA 112 top3 AL (1120130) [2/6] Индикация восхода захода солнца](/views2/1813036/page2/bg2.png)
2
Световой сенсор, монтируемый сверху 9070415
Световой сенсор, монтируемый сверху: 0,5–2,5 мм
2
,
снять изоляцию на участке провода 9 мм (макс. 10 мм).
max .o4mm
Встраиваемый световой сенсор 9070456
Встраиваемый световой сенсор: 0,25–1,5 мм
2
, снять
изоляцию на участке провода 8 мм (макс. 9 мм).
<9 mm
ca. 63 mm
max. 10 mm
8–9 mm
ø 5–10 mm
<9 mm
ca. 63 mm
max. 10 mm
8–9 mm
ø 5–10 mm
IP 66
IP 40
<9 mm
ca. 63 mm
max. 10 mm
8–9 mm
ø 5–10 mm
Ø 20 mm
Ø 20 mm
4. Описание прибора
Дисплей и кнопки
MENU OK
OKMENU
06
12
18
24
MESSWERT
LX
18
– Активировать дисплей
– Открыть меню
– Закрыть меню
– ESC
(выход из меню)
– Выбор
сохранить
– Выбор
подтвердить
Отображаются озможности
выбора
Строка
текста
Состояние канала
C1,C2
ON = ВКЛ.
OFF = ВЫКЛ.
Индикация значения
люкс
Индикация восхода/
захода солнца
Индикация активных кнопок с
соответствующей функцией
Принцип управления
ДА
Подтвер
ждение
OK
нажать
НЕТ
Изменить/
перейти
u
нажать
1. Считывание
текстовой строки
Текст/символ
отображаетвопрос
2. Принятие
решения
Навигация по меню
СВЕТ
MENU
РУЧНОЙ
РЕЖИМ
ОПЦИИ
КОНЕЦ
u u uu
КАНАЛ 1
* LUNA 111 top3
C1 off
КАНАЛ C1 СЕНСОРЫ
ДЛИТЕЛЬН.
ВКЛ.
ДЛИТЕЛЬН.
ВЫКЛ.
РУЧНОЙ
РЕЖИМ ВКЛ.
ТАЙМЕР
СЧЕТ. ЧАСОВ
РАБОТЫ
ВНЕШНИЙ
ВХОД
КАНАЛ C1
ЗНАЧЕНИЯ
ЛЮКС
ВРЕМЯ
ЗАДЕРЖКИ
КОНЕЦ
КОНЕЦ
LCD-
ПОДСВЕТКА
ЯЗЫК
PIN
Заводская
установка
ИНФО
КОНЕЦ
MEASURED VALUE
Содержание
- Безопасности 1
- Использование по назначению 1
- Монтаж и подключение 1
- Монтаж сумеречного выключателя 1
- Основные инструкции по 1
- Отключение провода 1
- Подключение монтаж светового сенсора 1
- Подключение провода 1
- Утилизация 1
- Цифровой сумеречный выключатель 1
- Ca 63mm 2
- Max 10 mm 2
- Max o 4 mm 2
- Measured value 2
- Menu ok 2
- Messwert 2
- Ok menu 2
- U нажать 2
- Ø 20 mm 2
- Активировать дисплей открыть меню закрыть меню esc выход из меню 2
- Выбор сохранить выбор подтвердить 2
- Дисплей и кнопки 2
- Изменить перейти 2
- Индикация активных кнопок с соответствующей функцией 2
- Индикация восхода захода солнца 2
- Индикация значения люкс 2
- Навигация по меню 2
- Нажать 2
- Описание прибора 2
- Опции 2
- Отображаются озможности выбора 2
- Подтвер ждение 2
- Принцип управления 2
- Принятие решения 2
- Ручной режим 2
- Свет 2
- Состояние канала c1 c2 on вкл off выкл 2
- Строка текста 2
- Считывание текстовой строки 2
- Текст символ отображаетвопрос 2
- Установка 2
- Активировать pin код 3
- Настройки и функции 3
- Начало работы 3
- Присвоение сенсоров 3
- Установка значений времени задержки 3
- Установка значений люкс 3
- Использование bluetooth obelisk top3 4
- Настроить внешний вход luna 111 top3 4
- Настройка ручного переключения и включения на длительный период 4
- Счетчик часов наработки 4
- Перезапустить выключатель освещенности 5
- Соединение выключателя освещенности bluetooth obelisk top3 и smartphone с приложением 5
- L дисплей выключателя освещенности имеет полную 6
- Theben ag hohenbergstr 32 72401 haigerloch германия тел 49 7474 692 0 факс 49 7474 692 150 6
- Горячая линия тел 49 7474 692 369 hotline theben de адреса телефонные номера и т д www theben de 6
- Контакты 6
- Технические характеристики 6
- Функциональность только при температуре от 5 до 55 c 6
