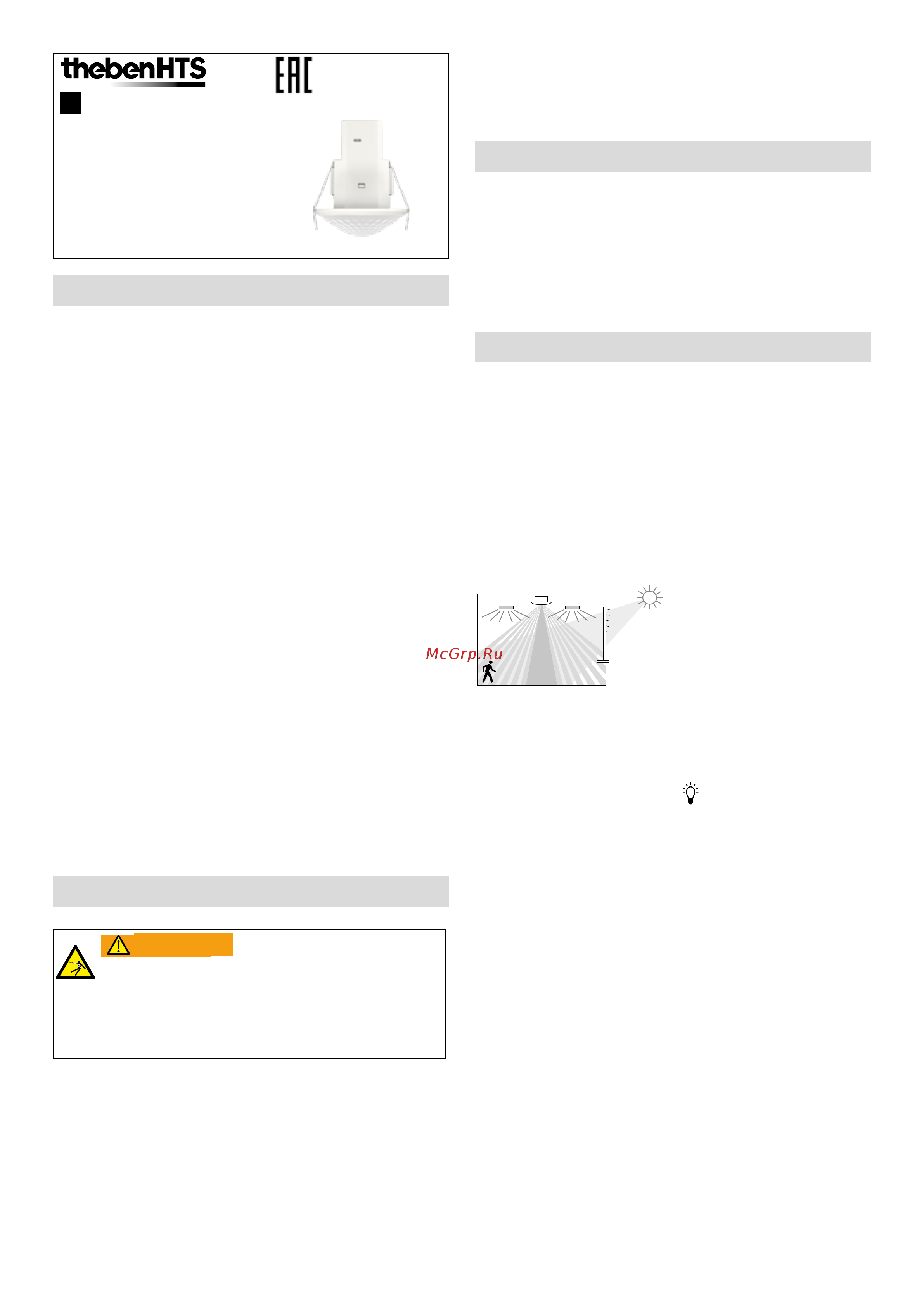

Theben theRonda S360-100 WH GST (2080570) Инструкция по эксплуатации онлайн
1
307250
theRonda S360-100 WH GST
2080570
theRonda S360-100 WH WINSTA
2080575
Датчик присутствия
РУ
1. Описание
•
Пассивный инфракрасный датчик присутствия для
установки на потолке
•
Круглая зона обнаружения 360°, Ø 9 м (64 м
2
)
•
Автоматическое управление освещением по фак-
тору присутствия в помещении людей и уровню
освещенности естественным светом
•
Смешанное измерение освещенности. Подходит
для управления люминесцентными лампами (FL/
PL/ESL), галогенными лампами, лампами накали-
вания и светодиодными лампами
•
Канал A: реле, 230 В
•
Настраиваемый порог срабатывания по освещен-
ности. Функция «Автоматическая настройка»
•
Функция «Импульс» для использования датчика с
другой управляющей аппаратурой, например лест-
ничным таймером
•
Настраиваемая задержка отключения
•
Настраиваемая чувствительность датчика
•
Заводские настройки подходят для большинства
случаев использования
•
Режим «Тест» для проверки зоны обнаружения
•
Установка в подвесные потолки
•
Пульт дистанционного управления theSenda S
(опционально)
•
Пульт дистанционного управления и настройки
SendoPro (опция)
•
Пульт дистанционного управления и настройки
theSenda P (опция)
2. Техника безопасности
Опасность поражения электрическим током
и возникновения пожара!
Монтаж и подключение должны
производиться силами квалифицированных
электриков!
ВНИМАНИЕ
•
Работы с электрическими системами, в соответ-
ствии с техническими правилами, могут выполнять
только квалифицированные электрики или инструк-
тируемые лица под руководством и контролем
квалифицированного электрика!
•
Соблюдайте действующие в стране правила тех-
ники безопасности при работе с электрическими
системами! Перед установкой убедитесь в отсут-
ствии напряжения!
•
Устройство не требует технического обслуживания.
Если устройство вскрыто и/или изменено, гарантия
прекращается.
3. Правила использования
Датчик присутствия предназначен для установки в
помещении. Датчик присутствия предназначен исклю-
чительно для использования в соответствии настоящей
инструкцией. Любое другое использование считается
неприемлемым. Изготовитель не несет ответственно-
сти за любой возникающий ущерб.
4. Эксплуатация
Датчик присутствия в основном используется в кори-
дорах, на лестницах, в туалетах, подвалах и гаражах, а
также других помещениях. Предназначен для энерго-
эффективного управления освещением. Реле датчика
включает освещение при наличии людей в зоне обна-
ружения и недостаточной освещенности, и выключает
освещение при отсутствии людей или достаточной
освещенности.
Описание работы
Измерение освещенности
Датчик присутствия
Искусственный свет
Естественное освещение
Канал A «Освещение»
Реле канала А замыкается, когда в помещении при-
сутствуют люди и при этом уровень естественного
освещения ниже настроенного значения. Реле канала
А размыкается, когда уровень освещенности есте-
ственным светом выше настроенного порога или через
установленное значение задержки отключения, когда
люди покидают помещение.
Задержка отключения
Задержка отключения позволяет отсрочить выключение
освещения после освобождения помещения. Задержка
времени настраивается в диапазоне от 10 с до 60 мин.
Полностью автоматическое устройство
Для большего удобства датчик управляет освещением
в автоматическом режиме. Освещение включается и
выключается в полностью автоматическом режиме.
Функция «Импульс»
Для использования датчика вместе с другой управля-
ющей аппаратурой (например, с лестничным тайме-
ром) можно использовать функцию «Импульс». Вместо
постоянного замыкания, реле будет замыкаться на
Содержание
- Датчик присутствия 1
- Канал a освещение 1
- Описание 1
- Описание работы 1
- Правила использования 1
- Техника безопасности 1
- Эксплуатация 1
- Зона обнаружения 2
- Измерение освещенности 2
- Подключение 2
- Установка 2
- Установка в подвесные потолки 2
- Датчики присутствия серии theronda s не имеют потенциометров датчики присутствия снабжены базо выми настройками готовыми к работе пульты дистан ционного управления thesenda p или sendopro 868 a доступны в качестве опции они позволяют удаленно устанавливать все необходимые настройки датчика 3
- Диапазон значений 3
- Значение порога срабатывания по освещенности определяет минимальную желаемую освещенность в помещении текущая освещенность измеряется ниже датчика присутствия если текущая освещенность ниже установленного значения освещение включается как только обнаружено присутствие 3
- Индивидуальное подключение 3
- Настройка с помощью пультов ду 3
- Настройки 3
- Необходимо обеспечить чтобы все датчики подклю ченные параллельно были подключены к одной и той же фазе 3
- Параметры отправляются в датчик присутствия с помощью пультов дистанционного управления sendopro 868 a или thesenda p через инфракрасный порт измененные параметры немедленно применя ются и используются датчиком 3
- Порог срабатывания по освещенности 3
- При индивидуальном подключении датчик присутствия как ведущий обнаруживает присутствие измеряет яркость и управляет подключенными светильниками 3
- С помощью пульта дистанционного управления sendopro 868 a параметры можно запрашивать счи тывать с детектора посылая одно за другим значения если переданное значение ниже установленного све тодиод загорается кратковременно если переданное значение равно установленному или превышает его светодиод мигает в течение 2 секунд 3
- Следующие параметры могут быть считаны и или записаны с помощью пультов ду во время установки и обслуживания 3
- Управление с помощью пультов ду 3
- Включение отключение индикации движения только с помощью пульта sendopro 868 a 4
- Встроенный светодиод может сигнализировать каждый раз когда датчик обнаруживает движение 4
- Групповой адрес канала а освещение 4
- Датчик theronda s360 100 поставляется со следую щими заводскими настройками 4
- Датчик имеет 5 уровней чувствительности по умолча нию установлен средний уровень 3 в режиме тест чувствительность настроить нельзя с помощью пульта sendopro 868 a вы можете послать любое значение от 1 до 5 с помощью пульта thesenda p чувствительность увели чивается уменьшается при каждом нажатии соответ ствующих кнопок 4
- Датчик не реагирует на команды пультов ду 4
- Диапазон групповых адресов 4
- Диапазон значений 4
- Заводские настройки 4
- Задержка отключения 4
- Запуск устройства 4
- Индикация движения 4
- Каждый раз при включении питания датчик присутствия сначала проходит фазу пуска примерно 30 секунд а затем переключается в нормальный режим работы светодиодный индикатор отображает текущий статус 4
- Когда нет присутствия контакты реле размыкаются после 30 секунд 4
- Красный светодиод мигает с интервалом в одну секунду контакт реле замкнут освещение включено 4
- Настройка зоны обнаружения 4
- Поведение при подключении 4
- Работа датчик готов к работе светодиод выключен 4
- Режим тест заканчивается автоматически через 10 минут датчик перезапускается см фаза пуска 4
- Режим тест используется для проверки зоны обна ружения присутствия он может быть активирован с помощью пультов sendopro 868 a и thesenda p 4
- С помощью пульта ду включите режим тест 4
- Технические характеристики 4
- Фаза пуска 30 с 4
- Функция тест 4
- Чувствительность датчика 4
- Эта настройка применяется при использовании пульта пользователя thesenda s групповому адресу можно назначить канал а освещение sendopro 868 a или thesenda s могут использоваться для программирования групповых адресов в датчике 4
- Возврат в случае гарантийного требования пожалуйста вер ните устройство дилеру вместе с накладной и реклама ционным актом содержащим описание неисправности 5
- Гарантийные обязательства 5
- Датчики присутствия thebenhts производятся с особой тщательностью с использованием самых современных технологий и проходят проверку каче ства таким образом thebenhts ag гарантирует их правильную работу при правильном использовании в случае возникновения неисправности thebenhts ag будет выполнять гарантийные обязательства в рамках общих условий в частности обратите внимание 5
- Значения светодиодной индикации 5
- Информация о продукте 5
- Ошибки и их причины 5
- Права промышленной собственности дизайн а также аппаратное и программное обеспече ние этих устройств защищены авторскими правами 5
- Что гарантийный срок длится 24 месяца со дня изготовления 5
- Что гарантия утрачивает силу если вы или третьи лица вносите изменения или выполняете ремонт на устройствах 5
- Что поскольку датчики присутствия подключены к программно управляемой системе гарантия для этого соединения действительна только тогда когда указанная спецификация интерфейса соблюдена мы обязуемся как можно быстрее отремонтировать или заменить все компоненты поставляемого устрой ства которые стали дефектными или непригодными для использования из за явно плохого материала неправильной конструкции или неполной поставки до конца гарантийного срока 5
- Аксессуары 6
- Контакты 6
- Чертежи приборов 6
