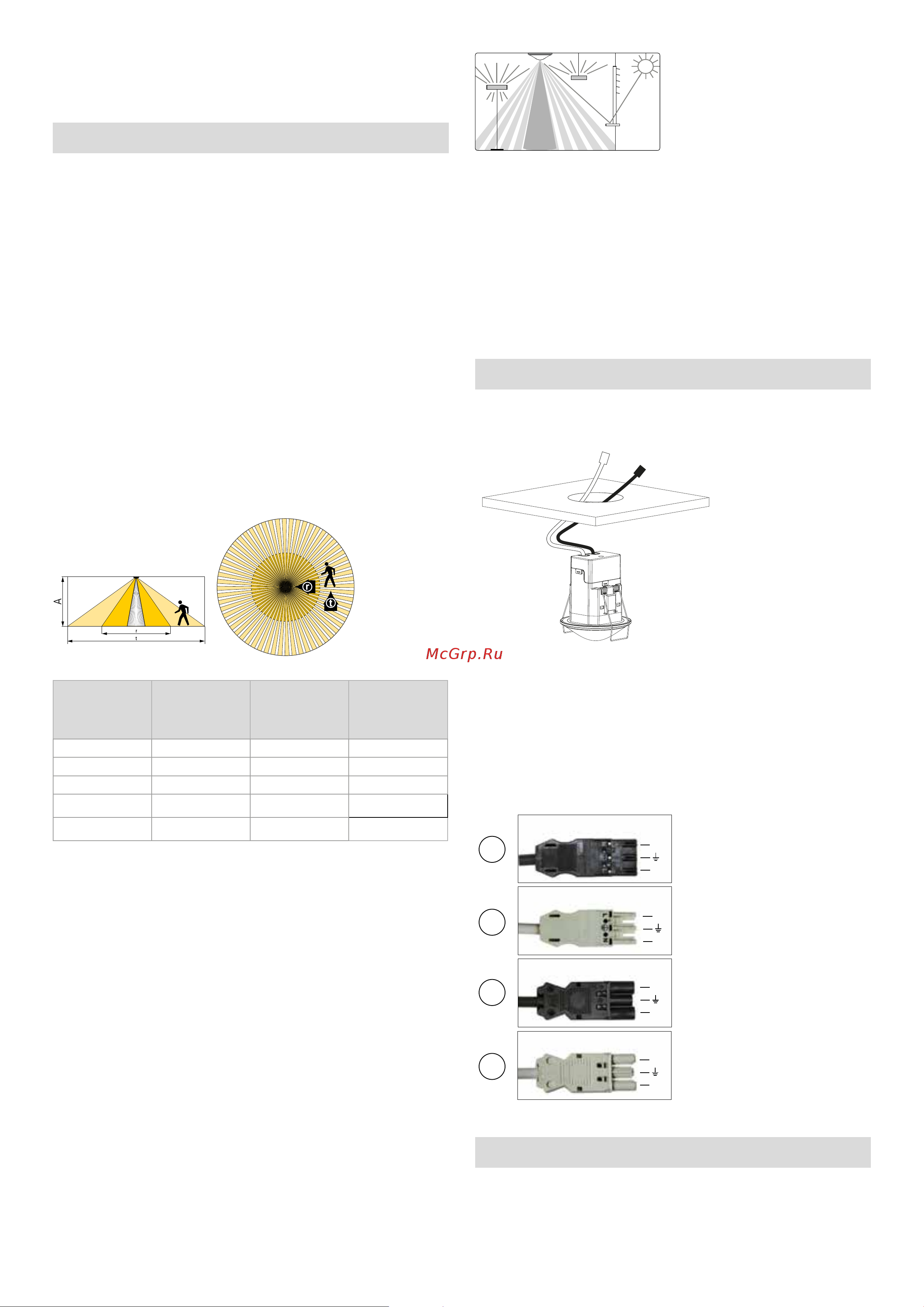

![Theben theRonda S360-100 WH GST (2080570) [2/6] Зона обнаружения](/views2/1813054/page2/bg2.png)
2
0,5 с каждые 10 с, пока в помещении присутствуют
люди и недостаточно естественного освещения.
5. Зона обнаружения
Круглая зона обнаружения датчика присутствия
theRonda S имеет угол обзора 360° и диаметр 9 м.
Примите во внимание ,что зона обнаружения сидящих
людей меньше зоны обнаружения идущих людей. Реко-
мендуемая высота установки датчика от 2 м до 4 м. По
мере увеличения высоты установки чувствительность
датчика присутствия уменьшается. Также увеличивается
и расстояние между активной и пассивной зонами дат-
чика присутствия. При повышении температуры воздуха
в помещении, диапазон обнаружения уменьшается.
Обнаружение сидящих людей
Датчик присутствия очень чувствительно реагирует на
малейшие движения человека. Особенно на высоте
стола (около 0,80 м). Чувствительность обнаруже-
ния снижается при высоте установки > 3 м. Для чет-
кого обнаружения необходимы более выраженные
движения.
Высота
установки (A)
Тангенциаль-
ное движе-
ние (t)
Радиальное
движение (r)
Сидящие
люди (s)
2.0m Ø 7.0m (38m
2
) Ø 2.5m (5m
2
) Ø 2.5m (5m
2
)
2.5m Ø 7.0m (38m
2
) Ø 3.0m (7m
2
) Ø 3.0m (7m
2
)
3.0m Ø 8.0m (50m
2
) Ø 4.0m (13m
2
) Ø 4.0m (13m
2
)
3.5m Ø 8.0m (50m
2
) Ø 4.0m (13m
2
)
–
4.0m Ø 9.0m (64m
2
) Ø 4.0m (13m
2
)
–
Все показатели являются ориентировочными.
Измерение освещенности
Датчик присутствия измеряет искусственный и есте-
ственный свет, которые отражаются от поверхностей
под датчиком (угол зоны измерения приблизительно
120°). Место установки является опорной точкой для
уровня освещения. Прямой свет влияет на измерение
освещенности:
¾ Избегайте размещения торшеров или подвесных
светильников прямо под датчиком.
Если измерение освещенности отключено, реле канала
А замыкается/размыкается только в зависимости от
присутствия/отсутствия людей (отключить измерение
освещенности можно с помощью пульта дистанцион-
ного управления).
Подходящие типы источников света
Датчик присутствия предназначен для работы с люми-
несцентными лампами, компактными люминесцент-
ными лампами, галогенными / лампами накаливания и
светодиодными лампами. Максимальное количество
ламп ограничено из-за высоких уровней пускового тока
EB и драйверов светодиодов. Использование внеш-
него контактора помогает при больших нагрузках.
6. Установка
Установка в подвесные потолки
Толщина материала подвесного потолка от 0,5 мм
до 3 см. Диаметр монтажного отверстия от 62 мм до
70 мм. Разгрузка натяжения кабеля осуществляется с
помощью кабельной стяжки (ширина: 3,5 – 4,8 мм).
Датчик требует прямой видимости людей. Высота уста-
новки не должна быть ниже 1,7 м и выше 4 м.
b
GST
L‘
N
a
WINSTA
N
L
a
GST
N
L
b
WINSTA
L‘
N
7. Подключение
Датчики присутствия могут работать как ведущее
устройство (Master) при индивидуальном подклю-
чении. При параллельном подключении выходов (L‘)
