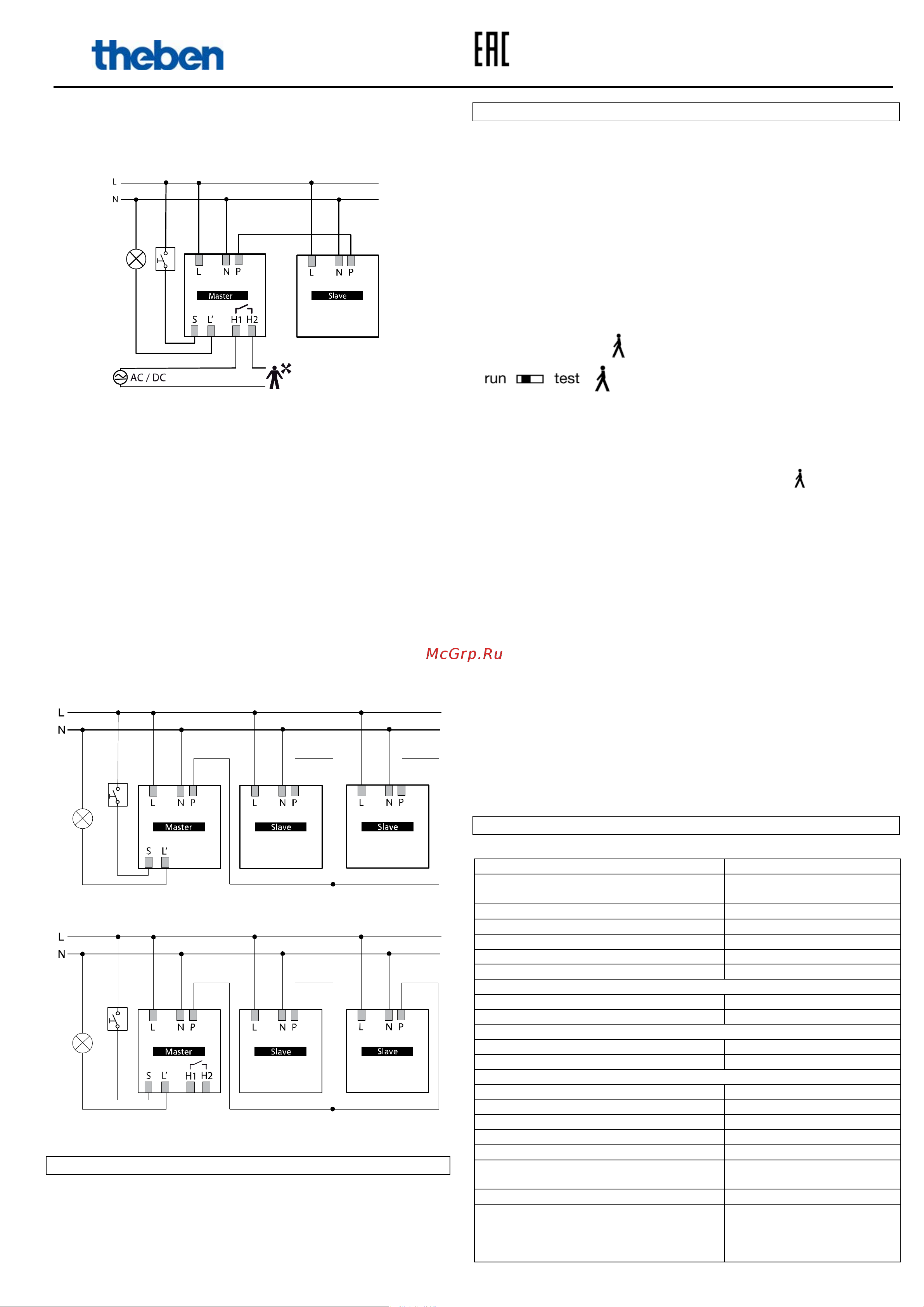

Инструкция по монтажу и настройке thePrema P360 Slave E UP / thePrema S360 E Slave UP
• Измеряет освещенность только Master.
• Все уставки выполняются только на Master.
• Максимум 10 датчиков можно параллельно подключить.
• Для всех датчиков используется одна и та же фаза.
Master: thePrema S360-101 E, thePrema P360-101 E
Slave: thePrema P360 Slave E, thePrema S360 Slave E
Работа датчика присутствия в качестве реле лестничного
освещения
У Master перевести DIP-переключатель в положение «corridor». С
каждым движением или нажатием кнопки задержка выключения
будет отсчитываться заново. Кнопкой выключить освещение
нельзя. Если зоны контроля одиночного датчика недостаточно
для покрытия всей площади помещения, можно параллельно
подключить максимум 10 датчиков путем соединения клемм «Р».
• Master включает освещение.
• Нажатие кнопки вызывает новый отсчет задержки выключения.
• Установка DIP-переключателя в положение «corridor»
исключает выключение освещения кнопкой.
• При необходимости, возможно параллельное подключение
датчиков Slave к клемме «Р».
• Для всех датчиков используется одна и та же фаза.
• Потенциометры и DIP-переключатель настраиваются только на
Master.
Master: thePrema S360-100 E
Slave: thePrema P360 Slave E, thePrema S360 Slave E
Master: thePrema S360-101 E, thePrema P360-101 E
Slave: thePrema P360 Slave E, thePrema S360 Slave E
8. Настройки
Датчик присутствия поставляется с заводскими настройками,
которые, при желании, могут быть изменены. Для
дистанционного изменения значений потенциометров и настроек
DIP-переключателя предлагается пульт ДУ (опция).
9. Ввод в эксплуатацию
Включение
При каждом соединении сенсорной части с силовой или при каждой
подаче напряжения датчик проходит две фазы, что сигнализируется
светодиодом:
1. Предпусковая фаза (30 с)
• Красный светодиод мигает в секундном такте, контакт:
«Освещение» замкнут;
• Датчик не реагирует на сигналы кнопок и пульта ДУ;
• При отсутствии, контакт разомкнется через 30 с.
2. Работа
Датчик готов к работе (светодиод не горит).
Тест «Присутствие»
Тестирование служит для проверки зоны контроля и правильности
подключений. Режим «Test» может быть установлен либо
непосредственно на датчике DIP-переключателем либо пультом ДУ.
Установка режима Test DIP-переключателем
• Установить DIP-переключатель в положение «Test » (при схеме
Master-Slave – на всех датчиках)
1. Предпусковая фаза (30 с)
В течение 30 с контакт будет замкнут.
Каждое движение сигнализируется светодиодом.
2. Работа
• Каждое движение сигнализируется светодиодом.
• При движениях замыкается контакт канала: «Освещение».
• При отсутствии контакт «Освещение» разомкнется через 10 с.
• Освещенность не измеряется и датчик на нее не реагирует.
• Датчик срабатывает как в автоматическом режиме, даже если
установлен полуавтоматический.
• Датчик будет находиться в режиме Test до переключения в
положение «run».
Установка режима Test пультом ДУ
• Предпусковая фаза отсутствует, датчик сразу переходит к
тестированию.
• После 10 мин. тестирование автоматически прекращается. Датчик
производит перезапуск (см.Включение).
Технические данные
Рабочее напряжение
230 В АС ±10%
Частота:
50 Гц
Потребляемая мощность
ок. 0,1 Вт
Монтаж
потолочный: UP, AP и HW
Рекомендуемая высота установки
Для thePrema S360 Slave E
h=2,0 – 3,0 м
Для thePrema P360 Slave E
h=2,0 – 10 м
Минимальная высота установки
h=1,7 м
Зона контроля
по горизонтали
360º
по вертикали
120º
Максимальный радиус действия для thePrema S360 Slave E:
для сидящих (h=3,0 м)
5х5 м
для идущих (р=3,5 м)
8х8 м
Максимальный радиус действия для thePrema P360 Slave E:
для сидящих (h=3,5 м)
8х8 м
для идущих (р=3,5 м)
10х10 м
Подключение
винтовые клеммы
Сечение проводника
макс. 2х2,5 мм²
Размер UP-коробки
1; Ø55 мм (NIS, PMI)
Уровень защиты
IP40 (в смонтированном
состоянии)
Температура окружающей среды
0ºС ÷ +55ºС
CE декларация соответствия
Устройство соответствует
требованиям директив
2004/108/
EG по
электромагнитной
