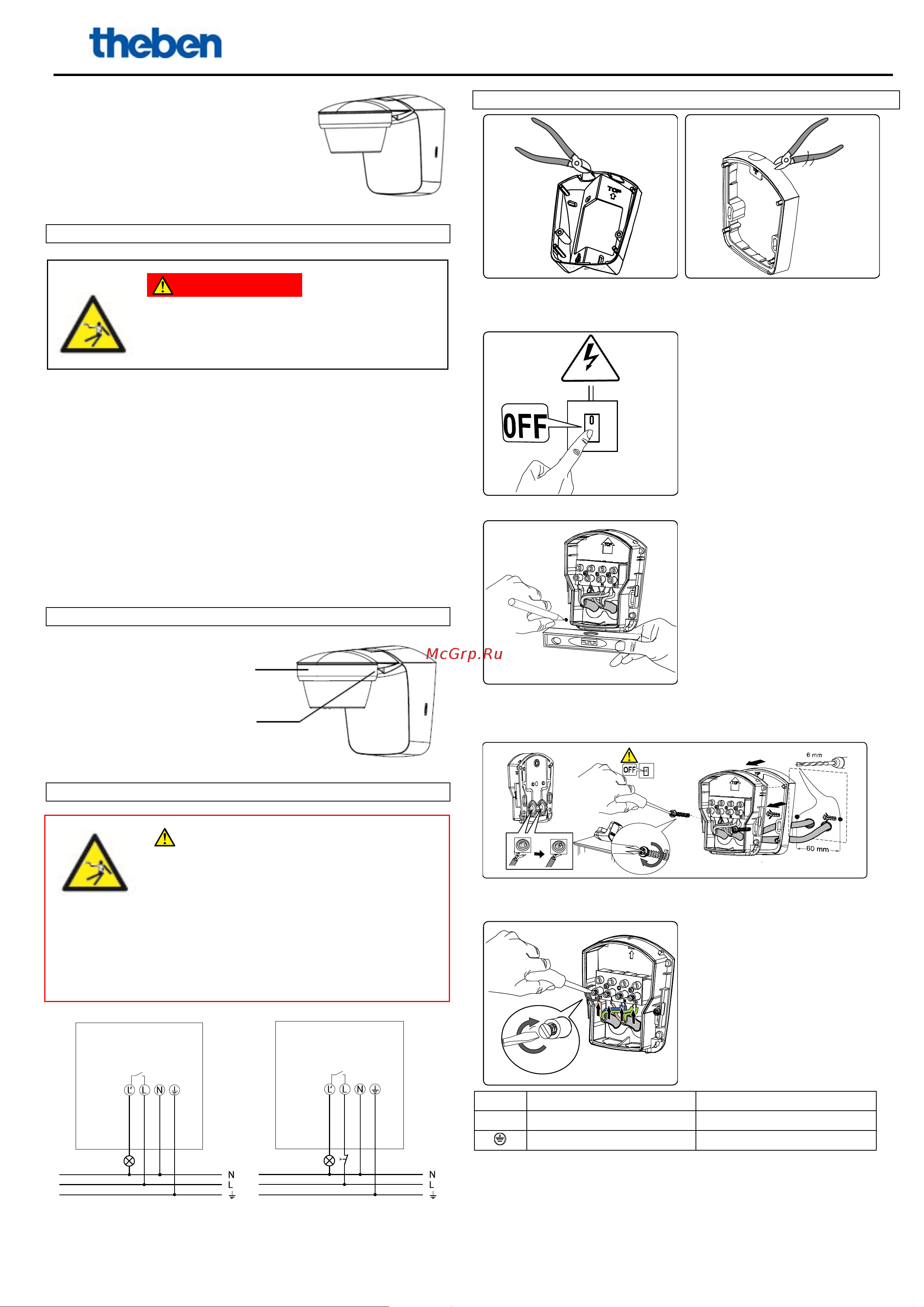

Инструкция по монтажу theLuxa S 360
1 из 3
Инструкция по монтажу
Датчики движения
theLuxa S360 WH 101 0 510
theLuxa S360 BK 101 0 511
1. Указания по безопасности
ПРЕДУПРЕЖДЕНИЕ!
Опасность для жизни в связи с ударом
электрическим током или пожаром!
h Монтаж должен проводиться исключительно
силами квалифицированных электриков!
• При надлежащем монтаже, прибор соответствует EN 60669-2-1;
IP 55 в соответствии с EN 60529.
• Для использования в обычных условиях
• Предназначен для монтажа на открытом воздухе.
Рекомендуемое применение:
• Автоматическое управление освещением на открытом воздухе
в зависимости от присутствия и освещенности.
• Для монтажа на стены или потолок.
• Винтовые клеммы для простого и надежного подключения.
• Для различных мест установки: проходы, парки, лестницы,
стоянки, гаражи и т.п.
• Только для установки вне зоны досягаемости рукой
2. Описание
Датчик движения с сенсорной
головкой
Три потенциометра для
установки времени задержки
(Min), освещенности (Lux) и
чувствительности (Meter)
3. Подключение
ПРЕДУПРЕЖДЕНИЕ!
Опасность для жизни в связи с ударом
электрическим током!
Монтаж должен производиться исключительно
силами квалифицированных электриков!
h Отключить напряжение!
h Соседние, находящиеся под напряжением части, закрыть или
огородить!
h Принять меры для исключения случайной подачи напряжения!
h Заземлить и закоротить!
С помощью прерывающей кнопки можно вручную активировать
датчик. После отпускания кнопки (возврат напряжения),
освещение включится на минимум 40 с или на установленное
время задержки выключения.
4. Монтаж
h Для облегчения монтажа применяйте угловой адаптер (9070902,
9070903) или дистанционную рамку (9070906, 9070907) для ввода
кабеля с 4-х сторон.
h Отключить напряжение.
h На стене, по прилагаемому шаблону или цоколю, разметить
отверстия.
h Высверлить отверстия.
h Ввести проводку в цоколь через уплотнение.
h Цоколь и дистанционную рамку закрепить на стене.
L / L` Фазный проводник Коричневый
N Нейтральный проводник Синий
Защитный проводник Желто-зеленый
h Жилы подключить к соответствующим клеммам.
h Затянуть винты.
