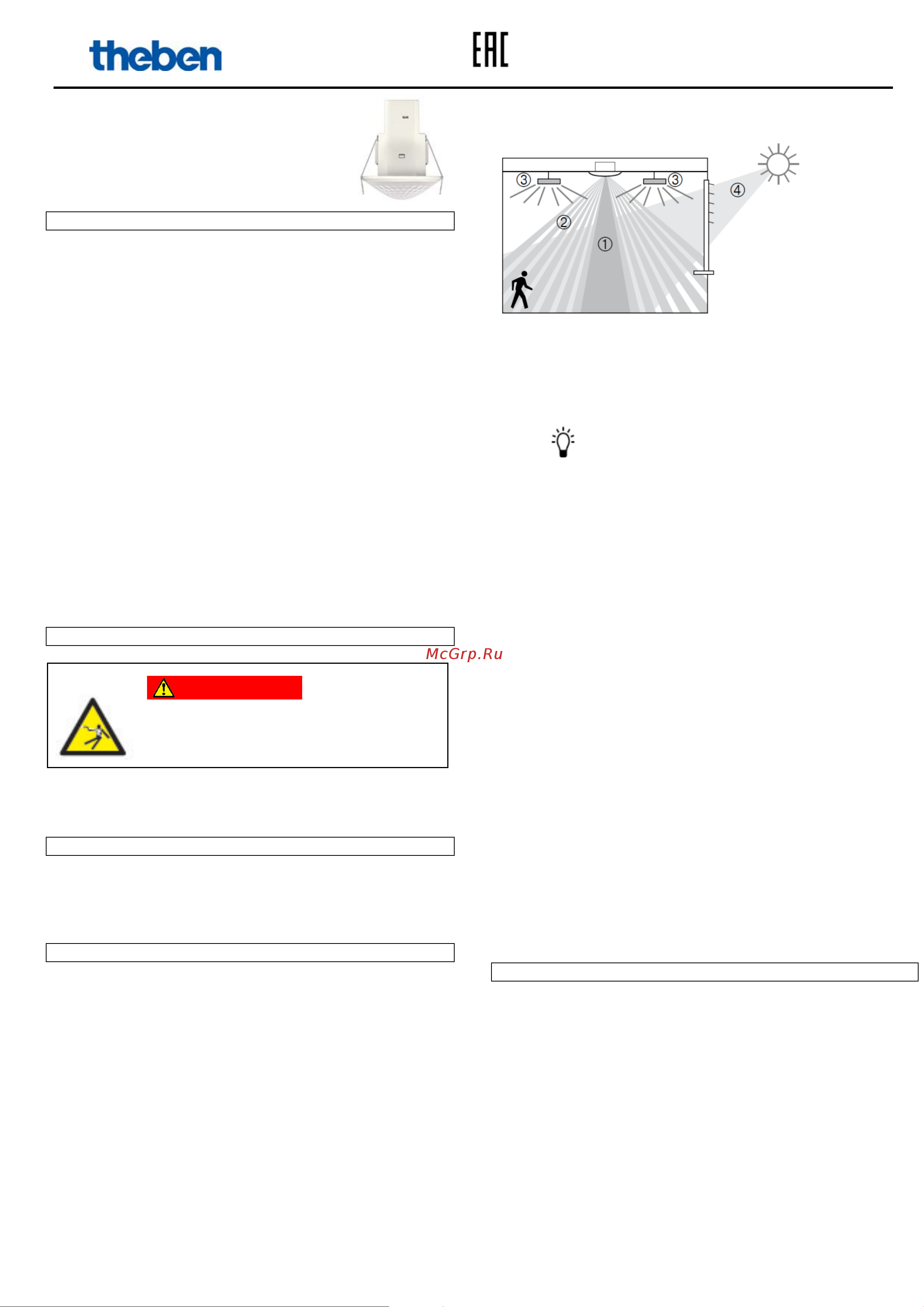

Инструкция по монтажу и настройке theMova S360-101 DE
Инструкция по монтажу и настройке
Датчик движения
theMova S360-101 DE WH арт. 103 0 565
theMova S360-101 DE GR арт. 103 0 566
1. Описание
• Пассивный инфракрасный датчик движения потолочного
монтажа
• Круглая зона обнаружения 360°, диаметр до 9 м (до 64 м²).
• Автоматическое управление освещением в зависимости от
присутствия и освещенности.
• Измерение смешанной освещенности для управления
люминесцентными, галогенными, светодиодными лампами и
лампами накаливания.
• Канал А «Освещение»: релейный, 230 В.
• Автоматический режим работы.
• Функция Teach-in для автоматической настройки порога
срабатывания по освещенности.
• Функция «Импульс» для использования с другим управляющим
оборудованием (например, с лестничным реле).
• Канал Н «Присутствие»: релейный, сухой контакт
• Настраиваемая задержка отключения.
• Настраиваемая чувствительность (дальность обнаружения).
• Заводские установки подходят для большинства случаев
использования.
• Режим «Test» для контроля размеров зоны обнаружения.
• Потолочный врезной монтаж.
• Пульты дистанционного управления и настройки (опция):
• Пульт управления освещением theSenda S
• Пульт настройки датчика и управления освещением
theSenda P та SendoPro 868-A
2. Безопасность
ПРЕДУПРЕЖДЕНИЕ!
Опасность для жизни в связи с ударом
электрическим током или пожаром!
Монтаж должен проводиться исключительно
силами квалифицированных электриков!
Внимание! Прибор не нуждается в техническом обслуживании.
При раскрытии прибора или изменения схемы, производитель
снимает с себя гарантийные обязательства.
3. Применение
Датчик движения предназначен для установки в помещениях для
целей, предусмотренных производителем. Другое применение
считается не рекомендуемым, и производитель не несет
ответственность за возможный ущерб.
4. Функции
Преимущественно, датчик движения применяется в проходных
зонах, таких как коридоры, лестничные клетки, туалеты, подвалы,
гаражи, а также в сфере жилья для энергоэффективного
управления освещением. Контакт «Освещение» включает свет в
присутствии людей и при недостаточной освещенности; при
отсутствии людей - выключает.
Контакт «Присутствие» управляет системами отопления,
вентиляции и кондиционирования (ОВК). Контакт замыкается
только в присутствии людей, и не зависит от освещенности.
Описание
1 Измерение смешанной освещенности
2 Обнаружение движения
3
Искусственное освещение
4 Дневное (естественное) освещение
Канал А
«Освещение»
Контакт «Освещение» замыкается за недостаточной освещенности и
при присутствии людей; и размыкается с задержкой при отсутствии
людей.
Задержка отключения
Задержка отключения настраивается в диапазоне от 10 с до 60 мин.
Автоматический режим
Автоматический режим применяется для повышения комфорта.
Освещение включается и выключается полностью автоматически.
Функция «Импульс»
Применяется для управления другим управляющим оборудованием
(например, реле лестничного освещения). При установлении
задержки выключения на Impuls, выход «Освещение» каждые 10 с
будет генерировать импульс длительностью 0,5 с (при присутствии и
недостаточном освещении).
Канал H «Присутствие»
Применяется для управления системами ОВК. На сухой контакт
влияет только присутствие, но не освещенность. Если контакт
замкнут, отсчет задержки выключения начинается снова с каждым
новым движением.
Задержка выключения
Дает возможность выключить ОВК-устройства и системы с
выдержкой времени, после того как помещение будет освобождено.
Устанавливается в диапазоне от 10 с до 120 мин.
5. Зона обнаружения движения
Зона обнаружения датчика движения theMova S, круглой формы,
позволяет покрывать помещения средней площади. Необходимо
учитывать, что люди, идущие в радиальном или тангенциальном
направлении, будут обнаружены в зонах различных размеров.
Рекомендуемая высота установки 2..4 метра. С увеличением высоты
снижается чувствительность, поскольку увеличиваются размеры и
расстояния между активными и пассивными зонами. Дальность
обнаружения уменьшается с увеличением температуры в
помещении.
