LUXA 103-100 C DE WH
1030016
LUXA 103-101 C DE WH
1030017
307345
Датчик движения
РУ

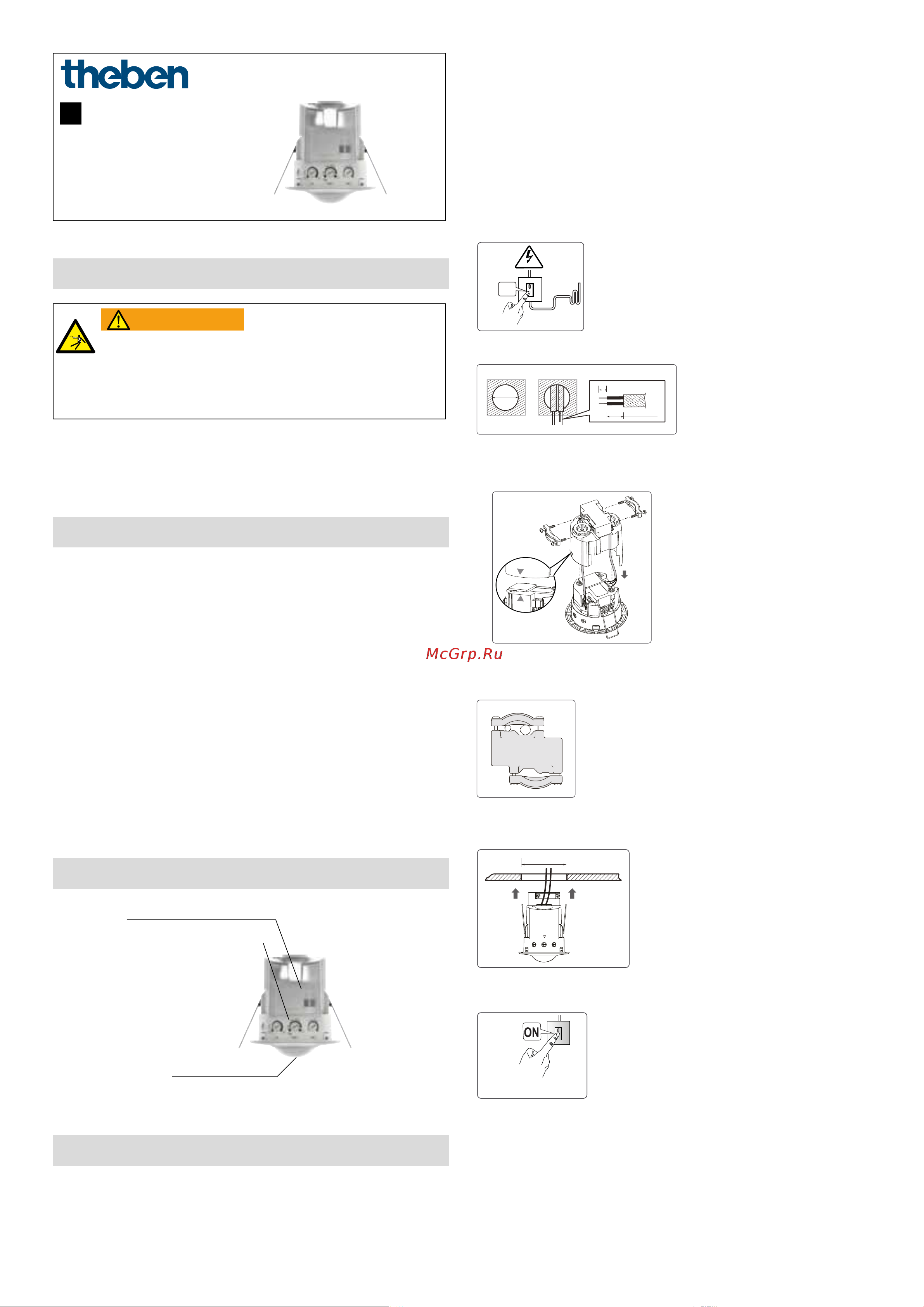

1. Безопасность
Опасность поражения электрическим током
и возникновения пожара!
Монтаж должен осуществляться
квалифицированными специалистами!
ВНИМАНИЕ
•
Прибор соответствует EN 60669-2-1 если установ-
лен правильно.
2. Применение
•
Инфракрасный датчик движения предназначен для
автоматического управления освещением по фак-
тору присутствия людей и уровню освещенности
естественным светом; модель LUXA 103-101 С DE:
подходит для управления системами ОВК.
•
Датчик для врезного монтажа в подвесные потолки.
•
Подходит для использования в санузлах, неболь-
ших помещениях, коридорах и т.д.
Утилизация
Утилизируйте устройство экологически безопасным спосо-
бом (электронные отходы)
3. Описание прибора
Датчик
2 потенциометра
настроек: задержка
отключения (TIME) и
освещенность (LUX);
задержка отключения
ОВК (TIME 2) для
LUXA 103-101 C DE
Сигнальный LED
4. Установка и подключение
!
Защитите датчик с помощью автоматического выключателя
типа С (EN 60898-1) номиналом 10 A.
!
Защитите датчик с помощью автоматического выключателя
типа С (EN 60898-1) номиналом 6 A (для выхода ОВК)
.
Установка датчика движения
L Высота установки: 2 – 3 м
L Люди должны быть в поле видимости датчика
Отключите питание
0FF
230V
Сделайте отверстие в потолке Ø 65 мм
Ø=65
6 - 8mm
30 - 35mm
Ослабьте винты на защитной крышке и снимите ее.
Пропустите кабель через уплотнение.
Подключите провода согласно электрической схеме
Зафиксируйте кабель с помощью кабельного зажима
Наденьте защитную крышку и плотно закрутите
Прикрепите датчик движения пружинами к потолку
Ø 65 mm
Подключите питание
Устройству нужно 60 секунд,
чтобы прогреться
