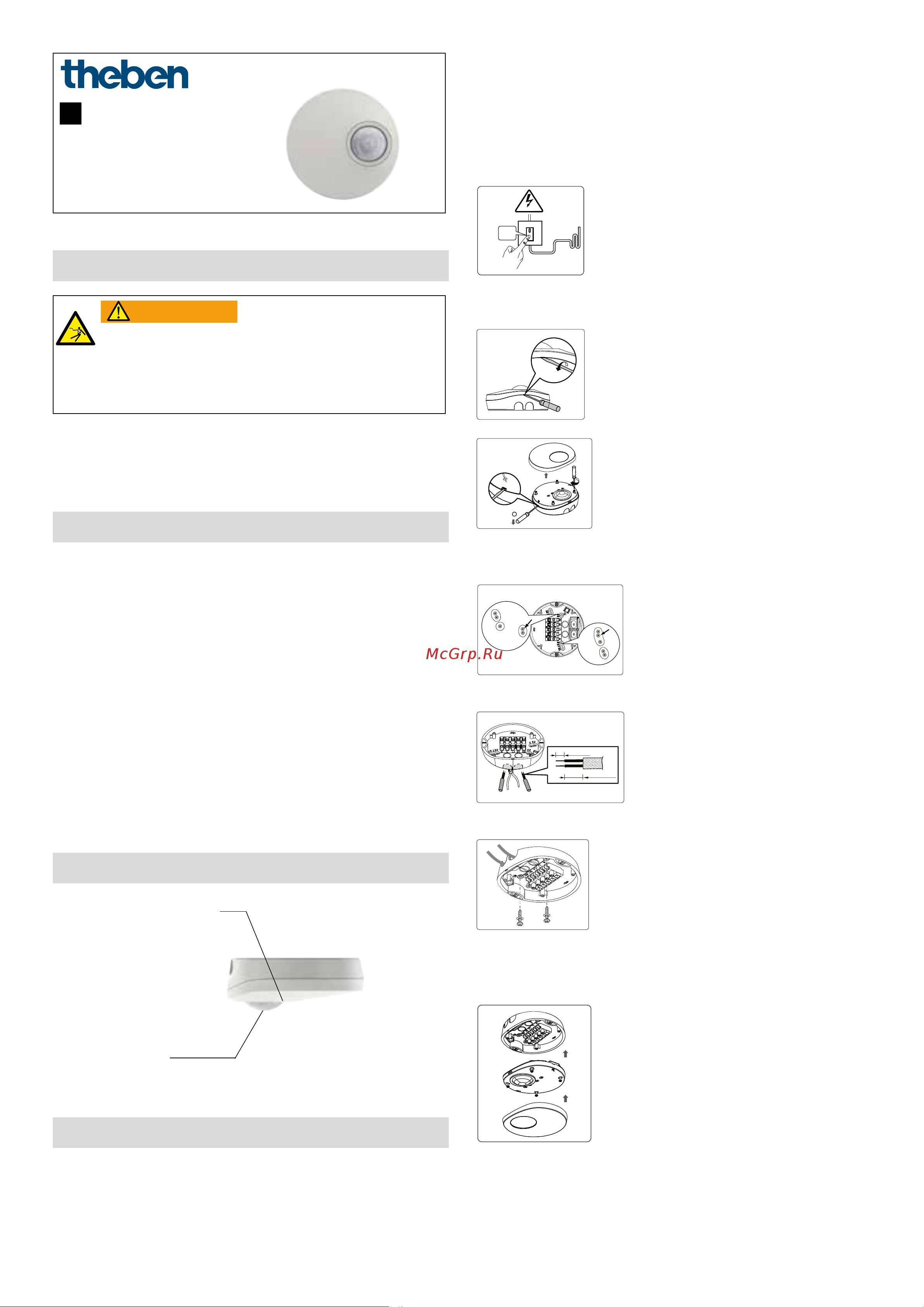

Theben LUXA 103-100 AP WH (1030022) Инструкция по эксплуатации онлайн
1
LUXA 103-100 AP WH
1030022
LUXA 103-101 AP WH
1030023
307344
Датчик движения
РУ
1. Безопасность
Опасность поражения электрическим током
и возникновения пожара!
Монтаж должен осуществляться
квалифицированными специалистами!
ВНИМАНИЕ
•
Прибор соответствует EN 60669-2-1 если установ-
лен правильно.
2. Применение
•
Инфракрасный датчик движения предназначен для
автоматического управления освещением по фак-
тору присутствия людей и уровню освещенности
естественным светом; модель LUXA 103-101 AP:
подходит для управления системами ОВК.
•
Датчик для накладного монтажа на потолки.
•
Подходит для использования в санузлах, неболь-
ших помещениях, коридорах и т.д.
Утилизация
Утилизируйте устройство экологически безопасным спосо-
бом (электронные отходы)
3. Описание прибора
3 потенциометра
настроек (TIME), (LUX) и
(METER) (под крышкой);
дополнительный потен-
циометр для ОВК (TIME
2) для LUXA 103-101 AP
Сигнальный LED
4. Установка и подключение
!
Защитите датчик с помощью автоматического выключателя
типа С (EN 60898-1) номиналом 10 A.
!
Защитите датчик с помощью автоматического выключателя
типа С (EN 60898-1) номиналом 6 A (для выхода ОВК).
Установка датчика движения
L Высота установки: 2 – 3 м
L Люди должны быть в поле видимости датчика
Отключите питание
0FF
230V
Аккуратно поднимите внешнюю крышку с помощью
отвертки и открутите верхнюю часть корпуса
2
Обратите внимание на установочные отверстия (в
том числе и для стандартной монтажной коробки)
B
5 6
6 0
7 0
8 0
8 4
A
8 0
8 4
7 0
6 0
5 6
Зачистите кабель на 6 – 8 мм
6
30 - 35mm
- 8mm
56
6
0
7
0
8
0
8
4
N L L D 1 D2
5
6
6
0
7
0
8
0
8
4
Разметьте и просверлите отверстия
60
56
60
Прикрепите основание к потолку, подключите про-
вода к соответствующим клеммам и затяните винты.
Привинтите корпус
60
56
6
0
Настройте прибор с помощью потенциометров
Наденьте и зафиксируйте крышку
Включите питание
