2
Устройству нужно 60 секунд,
чтобы прогреться.

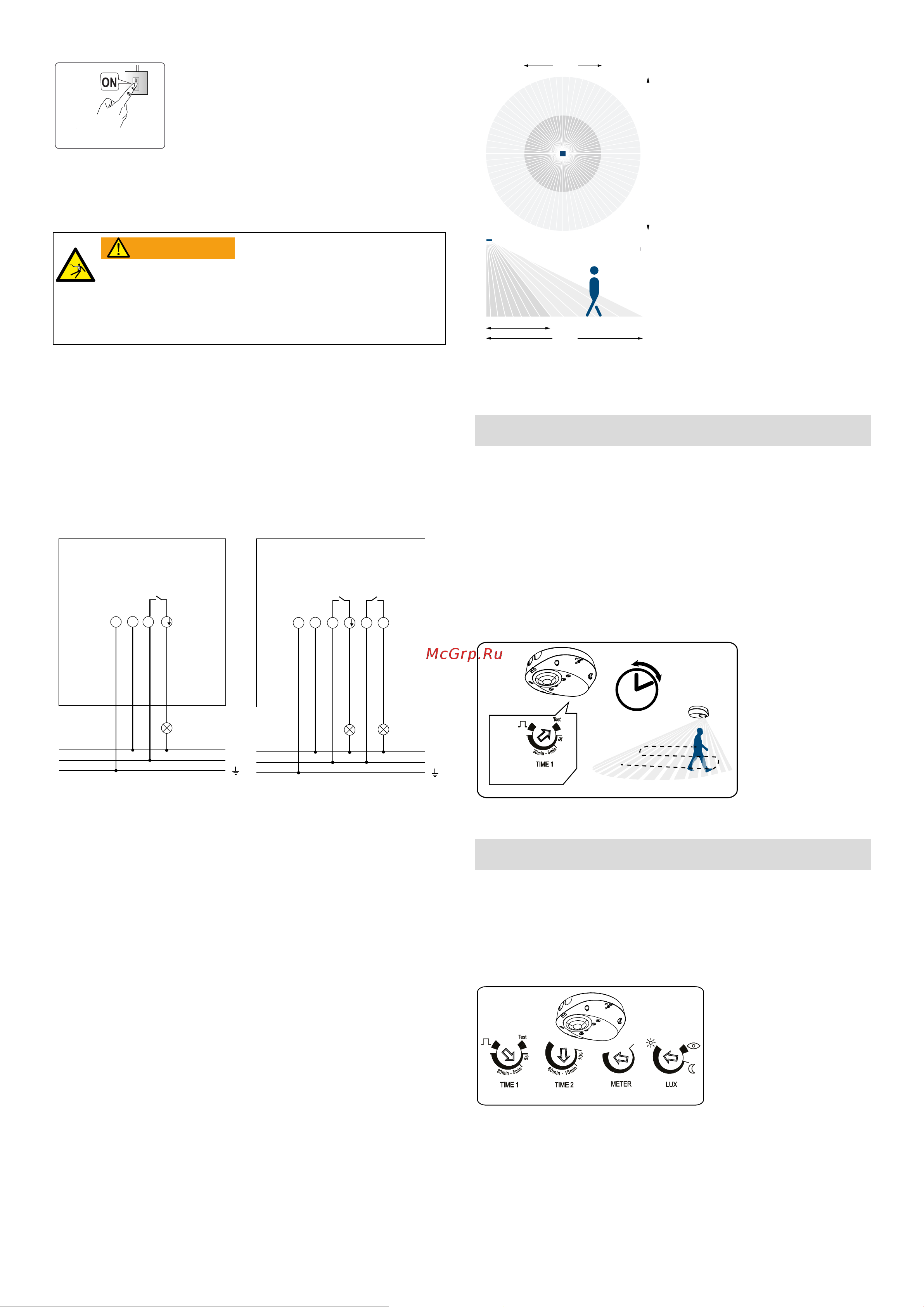

Подключение датчика движения
Опасность поражения электрическим током
и возникновения пожара!
Монтаж должен осуществляться
квалифицированными специалистами!
ВНИМАНИЕ
Отключить источник питания
Убедитесь, что устройство не может быть включено
Проверьте отсутствие напряжения
Проверьте заземление и схему обхода
Изолируйте или экранируйте любые соседние компо-
ненты под напряжением
Фаза прогрева занимает ок. 60 с. Светодиод посто-
янно горит красным.
N
PE
L L
N
L
PE
N
L
D1 D2
N
L L
LUXA 103-100 AP
LUXA 103-101 AP
Инструкция по установке и настройка
зоны обнаружения
Поскольку датчик реагирует на колебания температуры,
избегайте следующих ситуаций:
Не направляйте датчики движения на объекты с
сильно отражающими поверхностями, например на
зеркала и т. п.
Не устанавливайте датчик движения рядом с источ-
никами тепла, такими как радиаторы отопления,
системы кондиционирования воздуха, лампы и т. д.
Не направляйте детектор движения на объекты, дви-
жущиеся на ветру, такие как шторы, крупные растения
и т. д.
Обратите внимание на направление движения во
время пробного запуска (функция Тест)
3,5 m
4 m
7 m
2 m
L Рекомендованная высота установки: 2.5 м
5. Функция Тест
Функция Тест используется для проверки зоны
обнаружения.
Установите потенциометр задержки отключения
(TIME 1) в положение Тест. Датчик движения будет
реагировать только на движения, измерение осве-
щенности будет отключено.
Пройдите через зону обнаружения. Каждое обнару-
женное движение сигнализируется светодиодом, и
контакт выключателя света замыкается на 2 с
2 sec
Test
6. Настройка
Датчик движения LUXA 103-100 AP имеет 3 потенци-
ометра для настройки задержки отключения (TIME
1), порога срабатывания по освещенности (LUX) и
чувствительности (METER); у LUXA 103-101 AP также
можно установить задержку отключения ОВК (TIME 2).
LUXA 103-101
Настройка порога срабатывания по
освещенности (LUX)
Вы можете установить различные значения освещен-
ности с помощью потенциометра (LUX).
