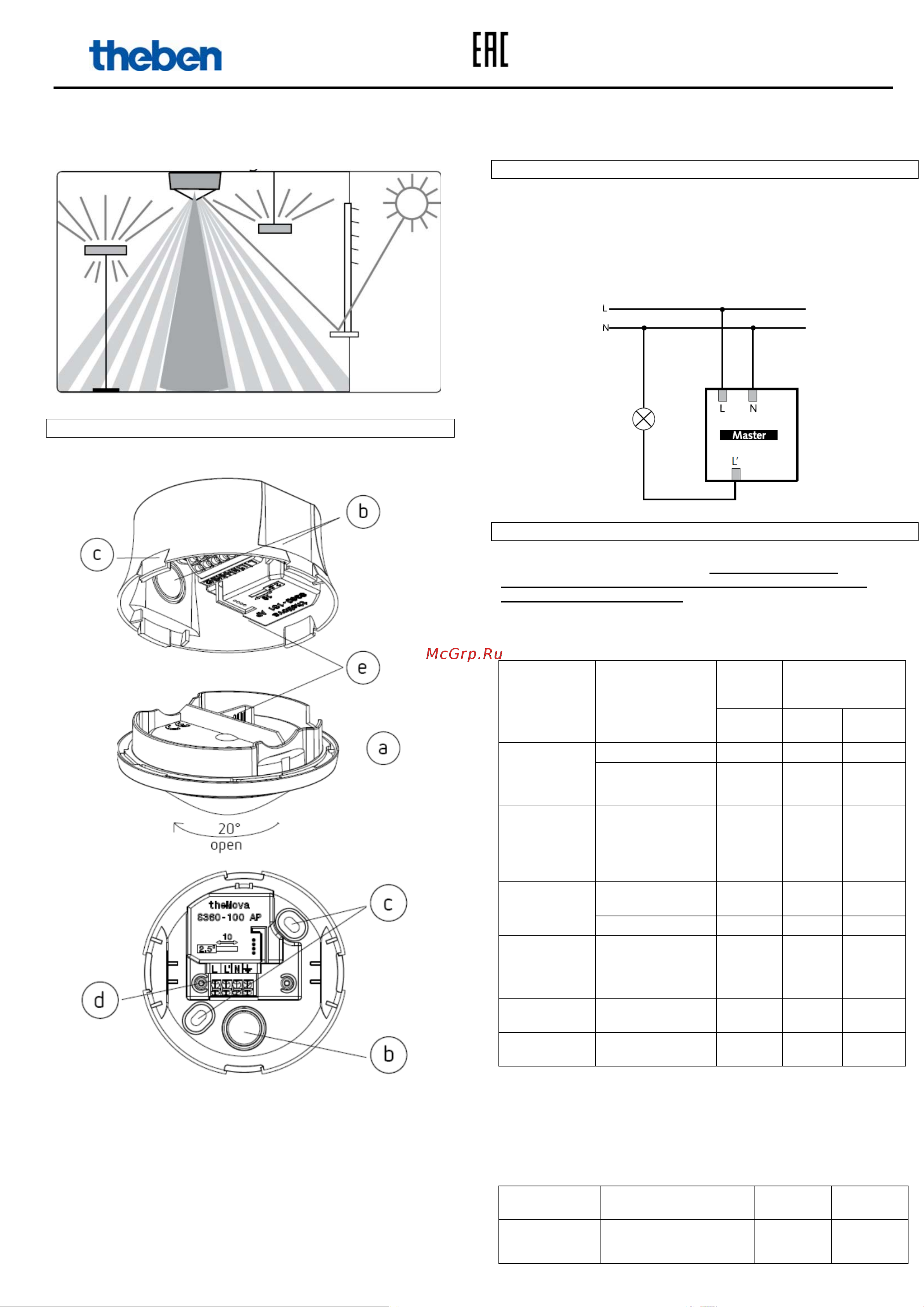

Инструкция по монтажу и настройке theMova S360-100 AP
лампами накаливания. Большие пусковые токи ЭПРА и LED-
драйверов ограничивают их максимальное количество. При
больших нагрузках рекомендуется применение контакторов.
6. Монтаж
Накладной потолочный монтаж
1. Поверните датчик в сборе ок. 20° против часовой стрелки до
щелчка.
2. Снимите узел датчика.
3. Откройте заглушки с той стороны, с которой будут подведены
провода.
4. Установите силовой блок на потолке.
5. Подключите провода в соответствующие пружинные клеммы
(сечение провода: 0,25 … 2,5 мм)
6. Подключите узел датчика (а), так , чтобы совпал штекер (е).
7. Подключение
Датчик движения может быть использован только в качестве Master
(при одиночной схеме). При параллельном соединении выходов L',
необходимо все датчики подключить к одной фазе!
Одиночна схема
В этом случае датчик, в качестве Master, определяет присутствие,
освещенность и управляет освещением.
8. Настройка
Датчик движения поставляется с заводскими настройками, которые,
по желанию, могут быть изменены. Поскольку датчик не
оборудован потенциометрами, все изменения параметров
выполняются дистанционно.
Для дистанционной настройки используются пульты ДУ (опция):
SendoPro 868-A и/или theSenda P.
Передача параметров и управляющих команд пультами ДУ
Параметр Описание
Запрос
настройки
у датчика
Изменение
SendoPro
868-A
SendoPro
868-A
theSenda
P
Порог
срабатывания
по
освещенности
Диапазон в Люксах
да
да
да
Выключение
измерения
да
да
Текущее
значение
освещенности
канала А
«Освещение»
Диапазон в люксах
да
Задержка
выключения
канала А
Диапазон в
секундах / минутах
да
да
Импульс
да
да
Чувствительно
сть
обнаружения
(PIR)
5 ступеней
да
да
групповые
адреса
Все / I / I I / III
да
LED-индикация
движений
Вкл / Выкл
да
Инфракрасная передача параметров осуществляется пультами
SendoPro 868-A и theSenda P. С помощью пульта SendoPro 868-A
можно провести опрос параметров, пока он постепенно будет
передавать данные на датчик. Если передаваемое значение будет
ниже установленного, светодиод коротко мигает, если равно или
выше - мигает 2 секунды.
Передача пультами ДУ
Управляющие
команды
Описание
SendoPro
868-A
theSenda P
Функция
Teach-in
Значение текущей
освещенности
устанавливается как
да
да
2 из 5
