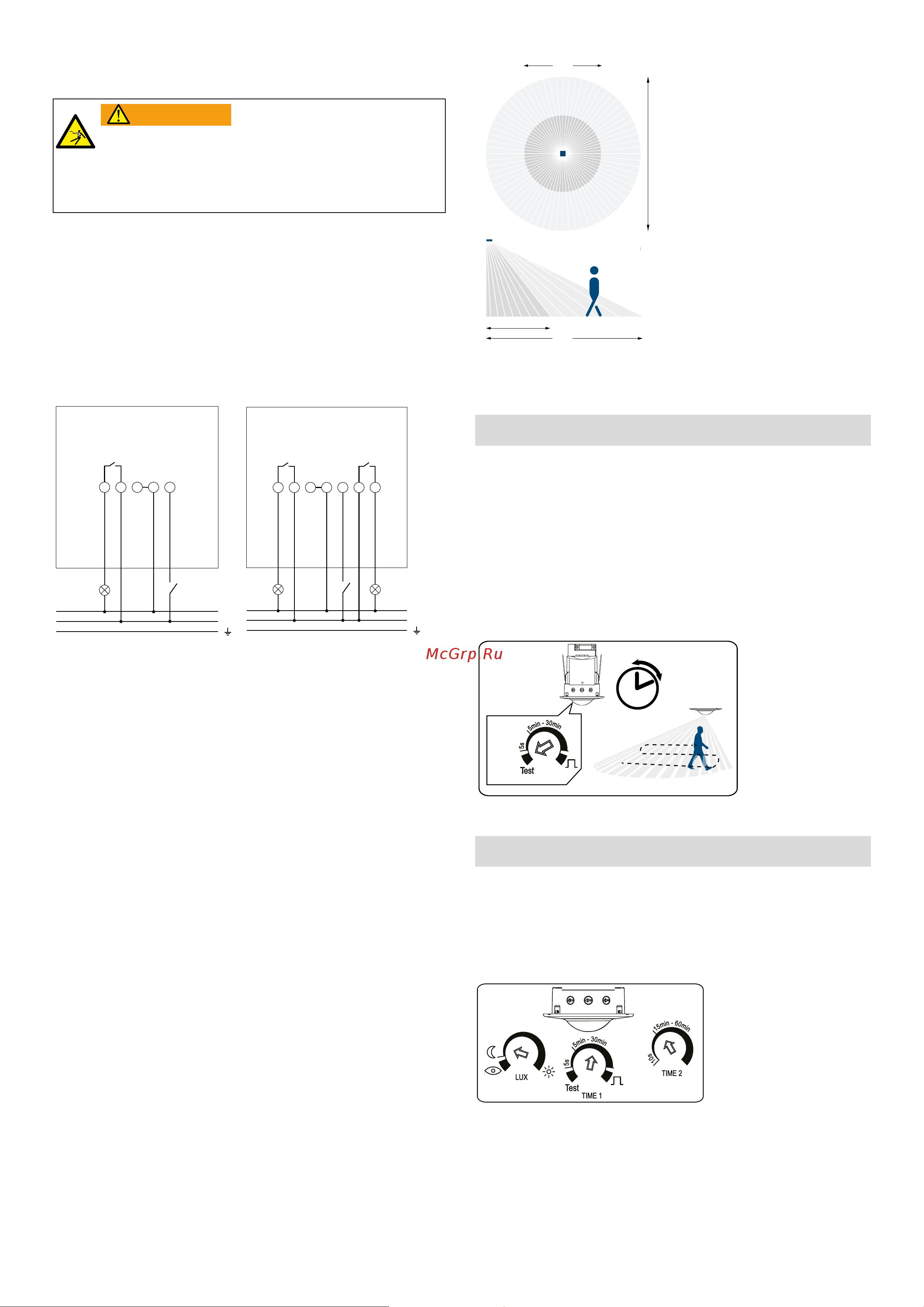

Подключение датчика движения
Опасность поражения электрическим током
и возникновения пожара!
Монтаж должен осуществляться
квалифицированными специалистами!
ВНИМАНИЕ
Отключить источник питания
Убедитесь, что устройство не может быть включено
Проверьте отсутствие напряжения
Проверьте заземление и схему обхода
Изолируйте или экранируйте любые соседние компо-
ненты под напряжением
Фаза прогрева занимает ок. 60 с. Светодиод посто-
янно горит красным.
N NL R
N
L
L‘
N NL
L‘
N
L
R
D1 D2
LUXA 103-100 C DE LUXA 103-101 C DE
Инструкция по установке и настройка
зоны обнаружения
Поскольку датчик реагирует на колебания температуры,
избегайте следующих ситуаций:
Не направляйте датчики движения на объекты с
сильно отражающими поверхностями, например на
зеркала и т. п.
Не устанавливайте датчик движения рядом с источ-
никами тепла, такими как радиаторы отопления,
системы кондиционирования воздуха, лампы и т. д.
Не направляйте детектор движения на объекты, дви-
жущиеся на ветру, такие как шторы, крупные растения
и т. д.
Обратите внимание на направление движения во
время пробного запуска (функция Тест).
4 m
4 m
8 m
2 m
L Рекомендуемая высота установки: 2.5 м
5. Функция Тест
Функция Тест используется для проверки зоны
обнаружения.
Установите потенциометр задержки отключения
(TIME 1) в положение Тест. Датчик движения будет
реагировать только на движения, измерение осве-
щенности будет отключено.
Пройдите через зону обнаружения. Каждое обнару-
женное движение сигнализируется светодиодом, и
контакт выключателя света замыкается на 2 с
2 sec
Test
6. Настройка
Датчик движения LUXA 103-100 С DE имеет 2 потенци-
ометра для настройки задержки отключения (TIME 1),
порога срабатывания по освещенности (LUX);
у LUXA 103-101 С DE также можно установить задержку
отключения ОВК (TIME 2).
LUXA 103-101 C DE
Настройка порога срабатывания по
освещенности (LUX)
Вы можете установить различные значения освещен-
ности с помощью потенциометра (LUX).
