ELKO EP DIM-5 Технические характеристики онлайн

ELKO EP DIM-5 Технические характеристики онлайн
42
43

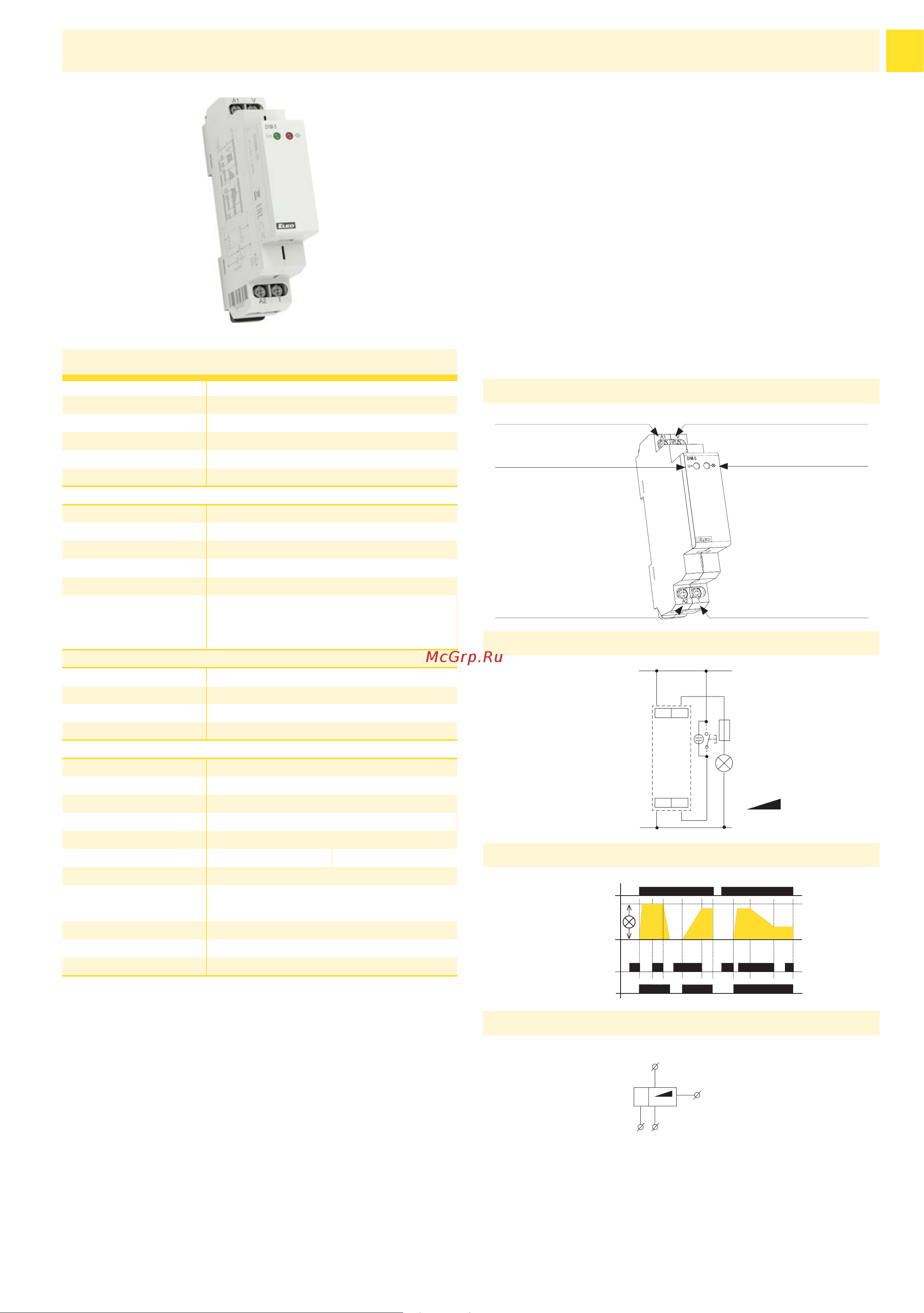

DIM-5 /230V: 8595188115612
DIM-5
L
N
A2 T
A1 V
R, L, LED
DIM-5 |
R, L, LED
T2
A1 V
A2 T1
N
L
DIM-2 /230 V: 8595188112475
DIM-2-1h /230 V: 8595188135740
DIM-2
DIM-2 |
T1
t1 t3
t2
T2
t1
t3
t2
A2
A1
V
T1
T2
R, L, LED
A1-A2
<5s <5s >5s >5s <5s<5s
A2
A1
V
T
R, L, LED
• используется для регулирования яркости ламп накаливания, галогеновых
светильников с катушечным трансформатором и диммируемых LED
1
• краткое нажатие - включить / выключить светильник, нажатие на кнопку
(>0.5 с) дает возможность плавной регулировки яркости освещения
• при выключении настроенный уровень яркости останется в памяти изде-
лия. При повторном включении эта настройка сохранится.
• напряжение питания: AC 230 V
• бесконтактный вывод
• состояник выхода указывает красный (активный выход с произвольным
уровнем яркости)
• возможность параллельного подключения управляющих кнопок
• в исполнении 1-МОДУЛЬ, крепление на DIN рейку
• хоммутные клеммы
• защита от перегрева внутри изделия– выключит выход + сигнализирует
перегре миганием LED
1
Более подробно в таблице на стр. 41
Индикация подачи питания
Клемма подачи питания A1
Индикация выхода
Вход управления для кнопкиКлемма подачи питания A2
A1 - A2
AC 230 V / 50 Гц
макс. 7.5 VA / 0.6 W
1 W
-15 %; +10 %
зеленый LED
T - A1
AC 230 V
макс. 1.5 VA
мин. 80 мс / макс. не ограничена
Да
230 V - максимальное кол-во 50 шт.
(замеры со светодиодом 0.68 мA / 230 V AC)
2 A
10 - 500 VA
10 - 250 VA
красный LED
-20.. +55 °C
-30.. +70 °C
произвольное
DIN рейка EN 60715
IP40 со стороны лицевой панели / IP10 клеммы
III.
2
макс. 2x 2.5, макс. 1x 4
с изоляцией макс. 1x 2.5, макс. 2x 1.5
90 x 17.6 x 64 мм
58 Гр.
EN 60669-2-1, EN 61010-1
Питание:
Напряжение питания:
Мощность (выгружен):
Макс. теряемая мощность:
Допустимое напряжение питания:
Индикация подключения:
Управление
Регулирующие клеммы:
Регулирующее напряжение:
Мощность регулируемого входа:
Длина регулируемого импульса:
Подключение светодиодов:
Максимальное кол-во подкл.
светодиодов на вход управ-
ления:
Выход
Номинальный ток:
Омическая нагрузка:
Индуктивная нагрузка:
Индикация выхода:
Другие параметры
Рабочая температура:
Складская температура:
Рабочее положение:
Крепление:
Защита:
Категория перенапряжения:
Степень загрязнения:
Сечение подключ. проводов
(мм
2
):
Размеры:
Вес:
Соответствующие нормы:
Питание
Выход
Яркость
Управл. контакт
LED
Рекомендации при установке: с каждой стороны устройства необходимо оставить
пространство мин. 0.5 ширины модуля, т.е. 9 мм для лучшего охлаждения.
Управляемый регулятор яркости света, диммер
Схема
Подключение
Описание устройства
Функции
Технические параметры
Выход
T 2.5 A
рекомендованная
дополнительная
защита
EAN код
Технические параметры
Подключение
• используется для регулирования яркости ламп накаливания, галогеновых
светильников с катушечным трансформатором и диммируемых LED
1
• рациональное управление лампами накаливания, функция постепенного
нарастания и убывания яркости света
• управляющие входы для кнопки и переключателя
• настройка параметров производится потенциометром на передней пане-
ли изделия, потенциометром можно наставить:
- максимальный уровень яркости светильника
- скорость плавного нарастания яркости
- скорость плавного уменьшения яркости
- время, до которого светильник работает с установленной яркостью
• бесконтактный вывод: 1х тиристор
• возможность параллельного размещения управляющих кнопок
• 1-МОДУЛЬ, крепление на DIN рейку
• хомутные клеммы
• защита от перегрева внутри изделия – выключит выход + сигнализирует
перегрев миганием LED
• Прим.: возможность изменения времени нарастания и убывания яркости
на 1 час, такое устройство обозначено DIM-2 -1h
1
Более подробно в таблице на стр. 41
A1 - A2
AC 230 V / 50 Гц
макс. 8 VA / 0.6 W
1.5 W
-15 %; +10 %
зеленый LED
потенциометрами
10 % - при механической настройке
5 % - стабильность настроенного параметра
0.01 % /°C, нормальное значение = 20°C
макс. 80 мс
T1 - A1
AC 230 V
макс. 1.5 VA
мин.100 мс /макс. не ограничена
Да
230 V - максимальное кол-во 50 шт.
(замеры со светодиодом 0.68мA/230V AC)
T2 - A1
AC 230 V
0.1 VA
мин. 100 мс /макс. не ограничена
2 A
10 - 500 VA
10 - 250 VA
-20.. +55°C
-30.. +70°C
произвольное
DIN рейка EN 60715
IP40 со стороны лицевой панели / IP10 клеммы
III.
2
макс. 2x 2.5, макс. 1x 4 /
с изоляцией макс. 2x 1.5, макс. 1x 2.5
90 x 17.6 x 64 мм
64 Гр.
EN 60669-2-1, EN 61010-1
Клемма питания A1
t1 - настройка времени
нарастания яркости
t3 - настройка времени
убывания яркости
t2 - настройка
временной задержки
Клемма подачи напряжения A2
Вход управления для кнопки
Вход управления для переключателя
Индикация выхода
Выход
Управление входом Т2
(переключатель)
Переключателем запустится цикл
и остановится на мах уровне
яркости. После выключения
переключателя цикл закончится.
Нажатием кнопки начнется цикл
нарастание - свечение - убывание.
Возможно продление времени цикла
повторным нажатием кнопки (во
время цикла).
Управление входом Т1
(кнопка)
Питание:
Напряжение питания:
Мощность (выгружен):
Макс. теряемая мощность:
Допуст. напряжение питания:
Индикация подключения:
Настройка времени:
Временное отклонение:
Точность повторения:
Температурный коэффициент:
Период обновления:
Управление T1
Регулирующие клеммы:
Регулирующее напряжение:
Мощность регулируемого ввода:
Длина регулируемого импульса:
Подключение светодиодов:
Максимальное кол-во
подкл. светодиодов на вход
управления:
Управление T2
Регулирующие клеммы:
Регулирующее напряжение:
Мощность регулируемого ввода:
Длина регулируемого импульса:
Вывод
Номинальный ток:
Омическая нагрузка:
Индуктивная нагрузка:
Другие параметры
Рабочая температура:
Складская температура:
Рабочее положение:
Крепление:
Защита:
Категория перенапряжения:
Степень загрязнения:
Сечение подключ. проводов
(мм
2
):
Размеры:
Вес:
Соответствующие нормы:
Лестничный автомат с выключением света
Рекомендации при установке: с каждой стороны устройства необходимо
оставить пространство мин. 0.5 ширины модуля, т.е. 9 мм для лучшего
охлаждения.
Схема
T 2.5 A
рекомендованная
дополнительная
защита
Описание устройства
Легенда к диаграммам:
Яркость: 10 - 100 %
t1 Время нарастания яркости: 1 - 40 с
t2 Временная задержка: 0 с - 20 мин
t3 Время убывания яркости: 1 - 40 с
- регуляция яркости
Функции
Индикация питания
EAN код
