14
ENG
ČESKY
MONTÁŽ A PŘÍPRAVA
y
Položky dodané se zařízením se mohou v závislosti na modelu lišit.
y
Specifikace výrobku nebo obsah tohoto návodu se mohou z důvodu zlepšení funkcí výrobku změnit
bez předchozího upozornění.

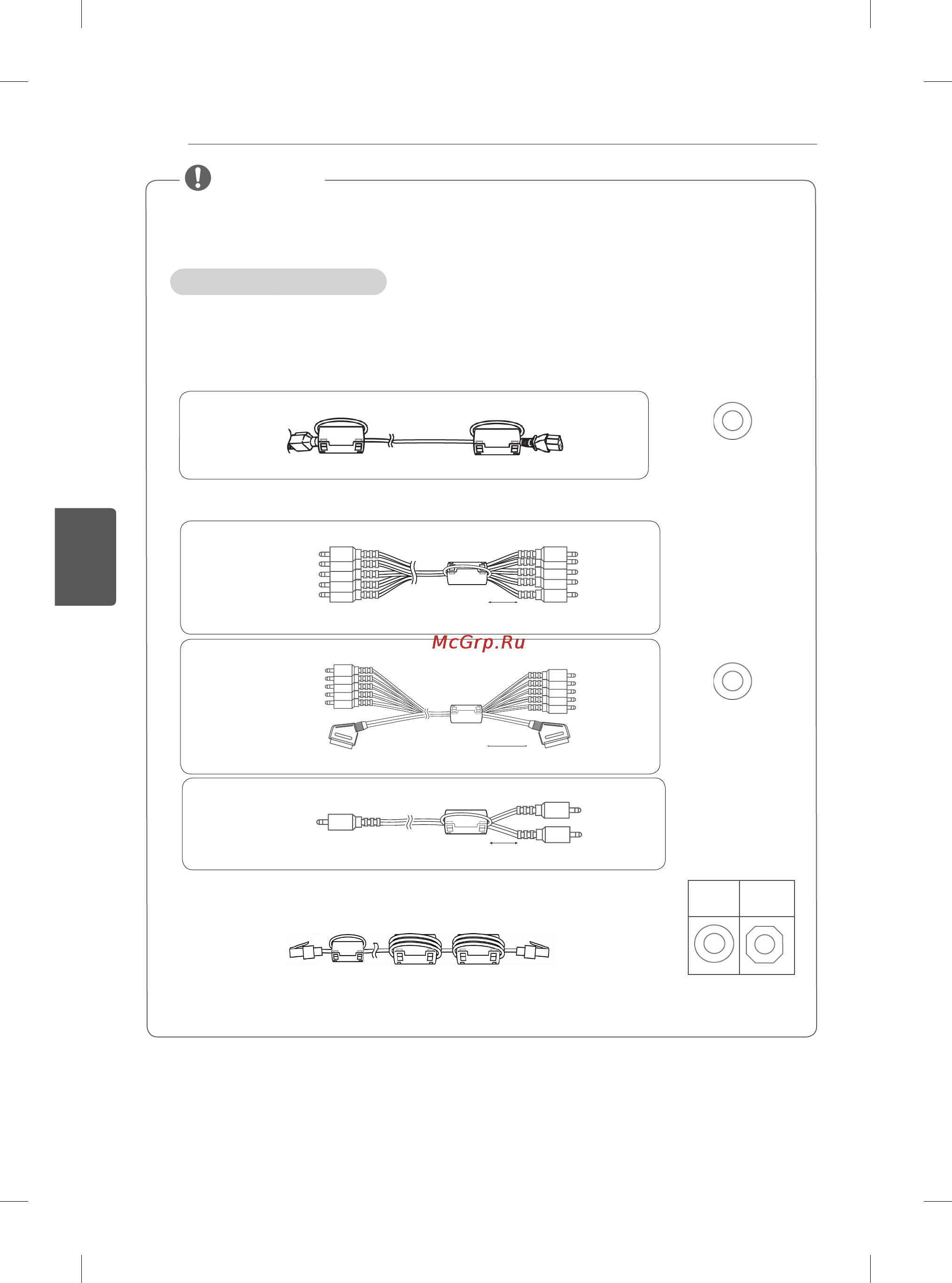

Jak se používá feritové jádro
1 Feritové jádro použijte k omezení elektromagnetického rušení napájecího kabelu.
Napájecí kabel omotejte jednou kolem feritového jádra.
2 K omezení elektromagnetického rušení kabelu použijte feritové jádro. Feritové jádro
umístěte do blízkosti televizoru.
[Průřez feritovým
jádrem]
(Černá)
[Průřez feritovým
jádrem]
(Černá)
[k externímu zařízení]
[k externímu zařízení]
[Obrázek 2-2]
[k televi-
zoru]
10 mm(+ / - 5 mm)
[k externímu zařízení]
[k televi-
zoru]
10 mm(+ / - 5 mm)
Komponentní kabel Y, Pb, Pr, L, R jednou omotejte okolo feritového jádra.
[Obrázek 2-1]
Spojte Komponentní Y, Pb, Pr, L, R a scart kabely do svazku pomocí feritové jádro.
[Obrázek 2-3]
[k televizoru]
10 mm(+ / - 5 mm)
Audiokabel počítače jednou omotejte okolo feritového jádra.
3 Feritové jádro použijte k omezeelektromagnetického rušení v kabelu LAN. Kabel LAN
omotejte jednou kolem feritového jádra B a třikrát kolem feritového dra A. Umíste feritové
dro do blízkosti televizoru a externího zařízení.
A
(Šedá)
B
(Šedá)
[Průřez feritovým
jádrem]
[k zásuvce]
B
A
[Obrázek 3]
A
[k zásuvce]
[k televizoru]
[Obrázek 1]
Umístěte feritové jádro do blízkosti televizo ru a zásuvky.
[k externímu
zařízení]
POZnÁMKA
- Pokud je použito pět feritových jader, postupujte dle obrázků 1 a 3.
- Pokud je použito šest feritových jader, postupujte dle obrázků 1, 2 a 3.
