14
ENG
EESTI
MONTEERIMINE JA ETTEVALMISTAMINE
y
Tootekomplekti kuuluvad elemendid sõltuvad mudelist.
y
Toote tehnilisi andmeid või selle kasutusjuhendi sisu võidakse toote funktsioonide uuendamise tõttu
muuta sellest eelnevalt teavitamata.

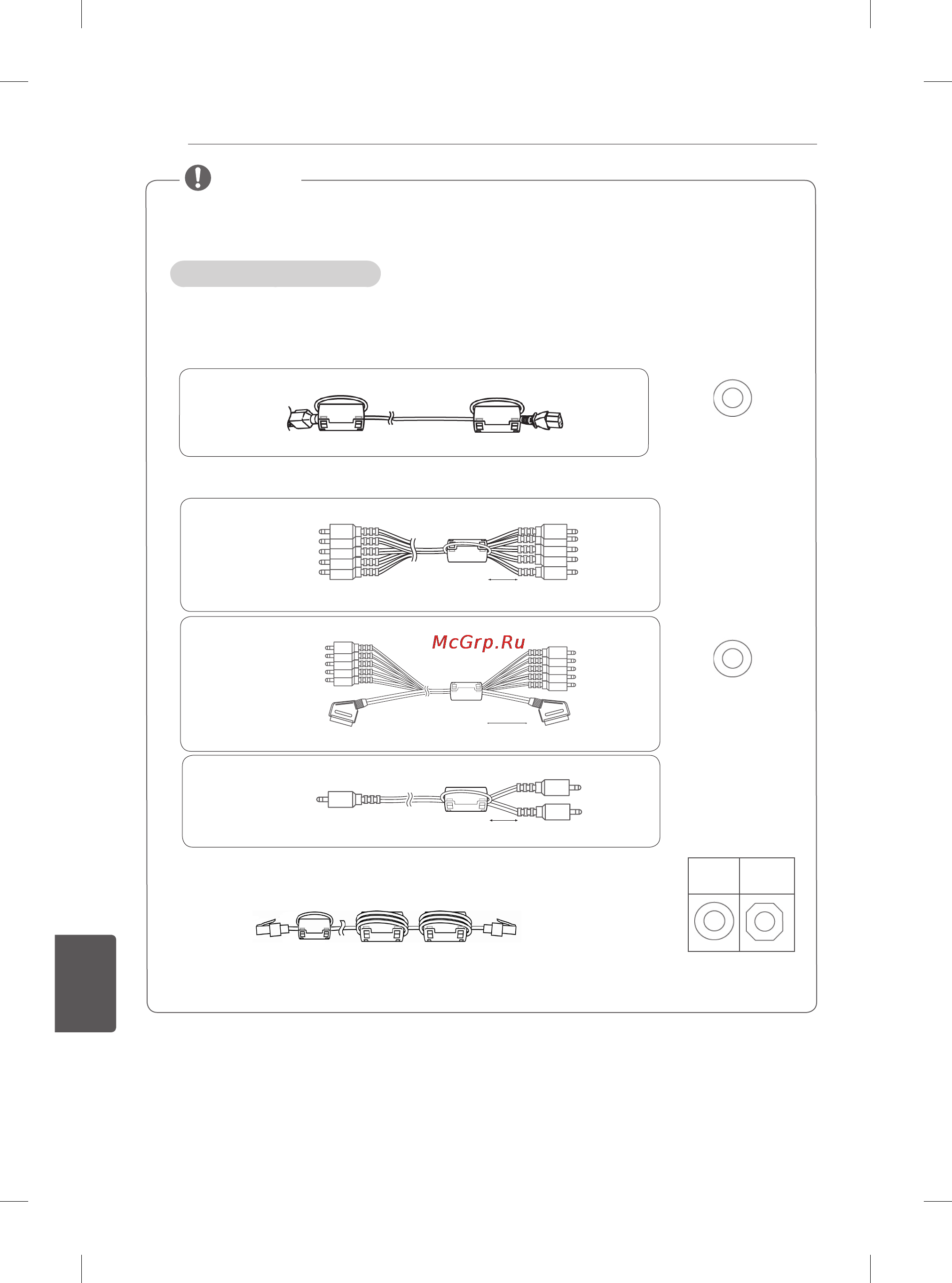

Ferriitsüdamiku kasutamine
1 Elektromagnetiliste häirete vähendamiseks toitekaablis kasutage ferriitsüdamikku.
Kerige arvuti helikaabel üks kord ümber ferriitsüdamiku.
2 Kaablis elektromagnetiliste häirete vähendamiseks kasutage ferriitsüdamikku.
Paigutage ferriitsüdamik teleri lähedale.
[ferriitsüdamiku
ristlõige]
(Must)
[ferriitsüdamiku
ristlõige]
(Must)
[välisseadmesse]
[välisseadmesse]
[Joonis 2-2]
[telerisse]
10 mm(+ / - 5 mm)
[välisseadmesse]
[telerisse]
10 mm(+ / - 5 mm)
Kerige Y, Pb, Pr, L, R komponentkaabel ferriitsüdamikule üks kord.
[Joonis 2-1]
Koguge Y, Pb, Pr, L, R komponentkaabel ja scart kaabel kokku ja siduge need fer-
riitsüdamik.
[Joonis 2-3]
[telerisse]
10 mm(+ / - 5 mm)
Kerige arvuti helikaabel ferriitsüdamikule üks kord.
3 Kasutage ferriitsüdamikku LAN-kaabli elektromagnetiliste häirete vähendamiseks. Kerige LAN-
kaabel üks kord ümber ferriitsüdamiku B ja kolm korda ümber ferriitsüdamiku A. Paigutage fer
riitsüdamik teleri ja välisseadme l ähedale.
A
(Hall)
B
(Hall)
[ferriitsüdamiku
ristlõige]
[välisseadmesse]
B
A
[Joonis 3]
A
[pistikupessa]
[telerisse]
[Joonis 1]
Paigutage ferriitsüdamik teleri ja pistikupesa lähedale.
[telerisse]
MÄRKUS
- Viie ferriitsüdamiku korral toimige jooniste 1 ja 3 kohaselt.
- Kuue ferriitsüdamiku korral toimige jooniste 1, 2 ja 3 kohaselt.
