10
Воздушный шланг должен быть рассчитан на минимальную величину давления
воздуха, которая составляет 10, 6 кг/см², что составляет 150% максимального давления
(для безопасности работающего).
Шланг присоединяется следующим образом:

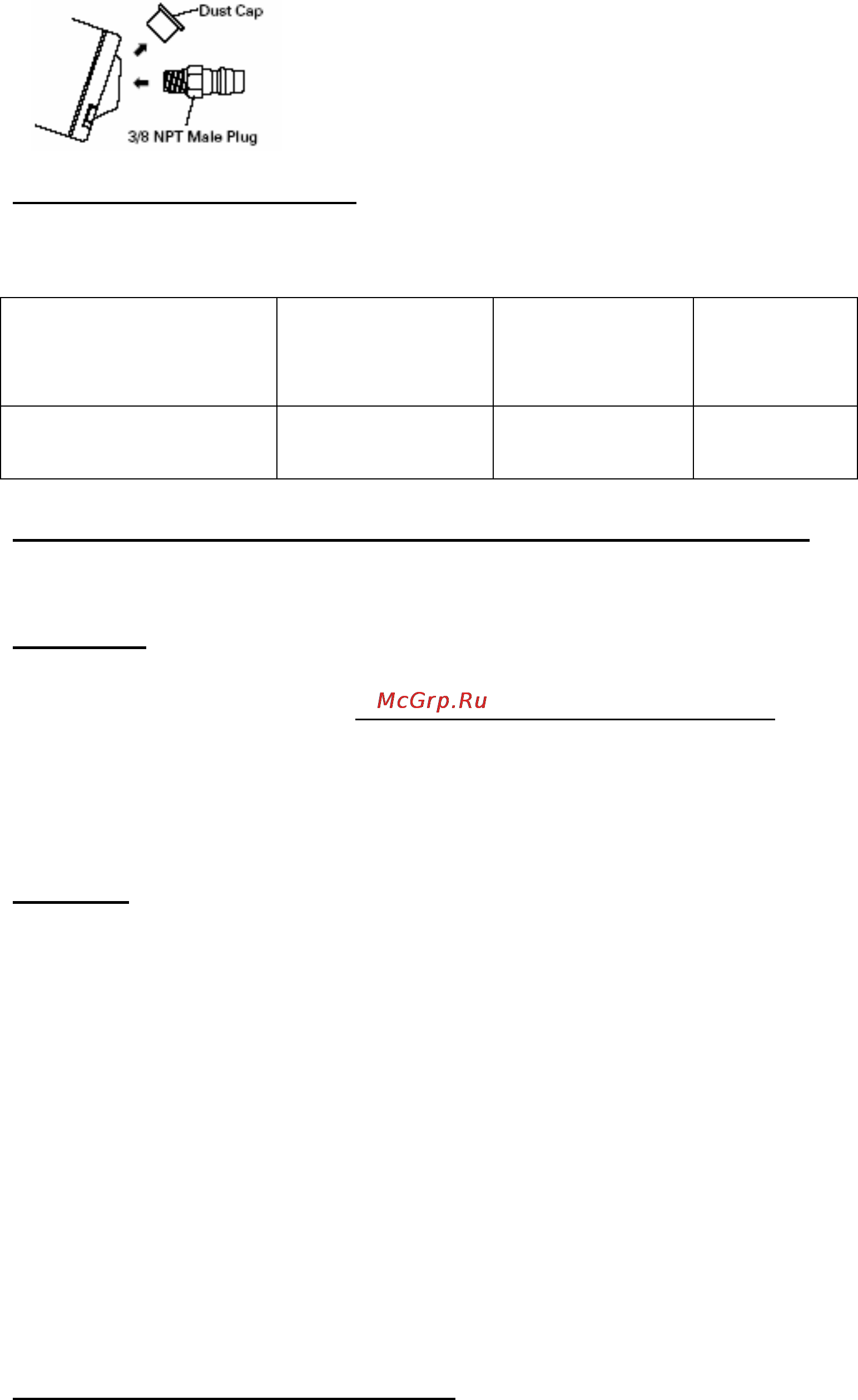

1. Извлеките защитную крышку из отверстия для подачи воздуха (рис).
2. Установите штуцер 3/8 NPT на отверстие для подачи воздуха (рис).
Муфта сброса давления должна находиться на воздушном
шланге. Отсоединяя шланг, убедитесь, что весь воздух
откачан со стороны инструмента. Никогда не используйте
муфту сброса давления на сторону гвоздезабивателя!
ПОТРЕБЛЕНИЕ ВОЗДУХА
Используя приведенную ниже таблицу, рассчитайте размер компрессора.
ТАБЛИЦА ПОТРЕБЛЕНИЯ ВОЗДУХА.
Потребление
воздуха л /цикл(1
удар-забивание)
1,7
2,1
2,5
Рабочее давление
(кг /см²)
5,6 6,3 7,0
Расчет производительности компрессора - по формуле.
Среднее количество гвоздей (ср. размера), забиваемые в минуту (давление
воздуха по требованиям безопасности)
Например: 2 –коэффициент на забивание 2-х гвоздей параллельно, при
давлении воздуха 7 кг / см ² забивается 30 гвоздей за минуту времени
Требуемое количество воздуха
= 2 х 30 х 2.5 (см. знач. в табл. ) х 1.2 = 180 л/ мин
После сделанных вычислений, Вы должны найти компрессор, который
обеспечит необходимое количество воздуха равное в данном случае 180 л /
мин.
СМАЗКА
Очень важно, чтобы пневматический инструмент был правильно смазан.
Без правильной смазки, инструмент быстро придет в негодность.
1.Используйте только смазку «Хитачи» для пневматического инструмента.
2. Не используйте масла и другие смазки и добавки. Они повредят кольцевые
уплотнения и другие синтетические части. Это приведет к неправильной работе
инструмента.
3.Всегда при работе используйте
блок : фильтр – регулятор -
самосмазчик.(лубрикатор). Держите лубрикатор заполненным специальной
смазкой «Хитачи» для пневматического инструмента.
4.Если у Вас нет лубрикатора, то поступайте следующим образом, 2 раза в
день (через равные промежутки времени), в штуцер присоединения воздушного
шланга капают по 5-10 капель смазки «Хитачи» для пневматического
инструмента.
РАБОТА В ХОЛОДНУЮ ПОГОДУ
Не храните инструмент в холодном месте.
Не держите инструмент в жарком помещении перед работой.
