44
E
D
F

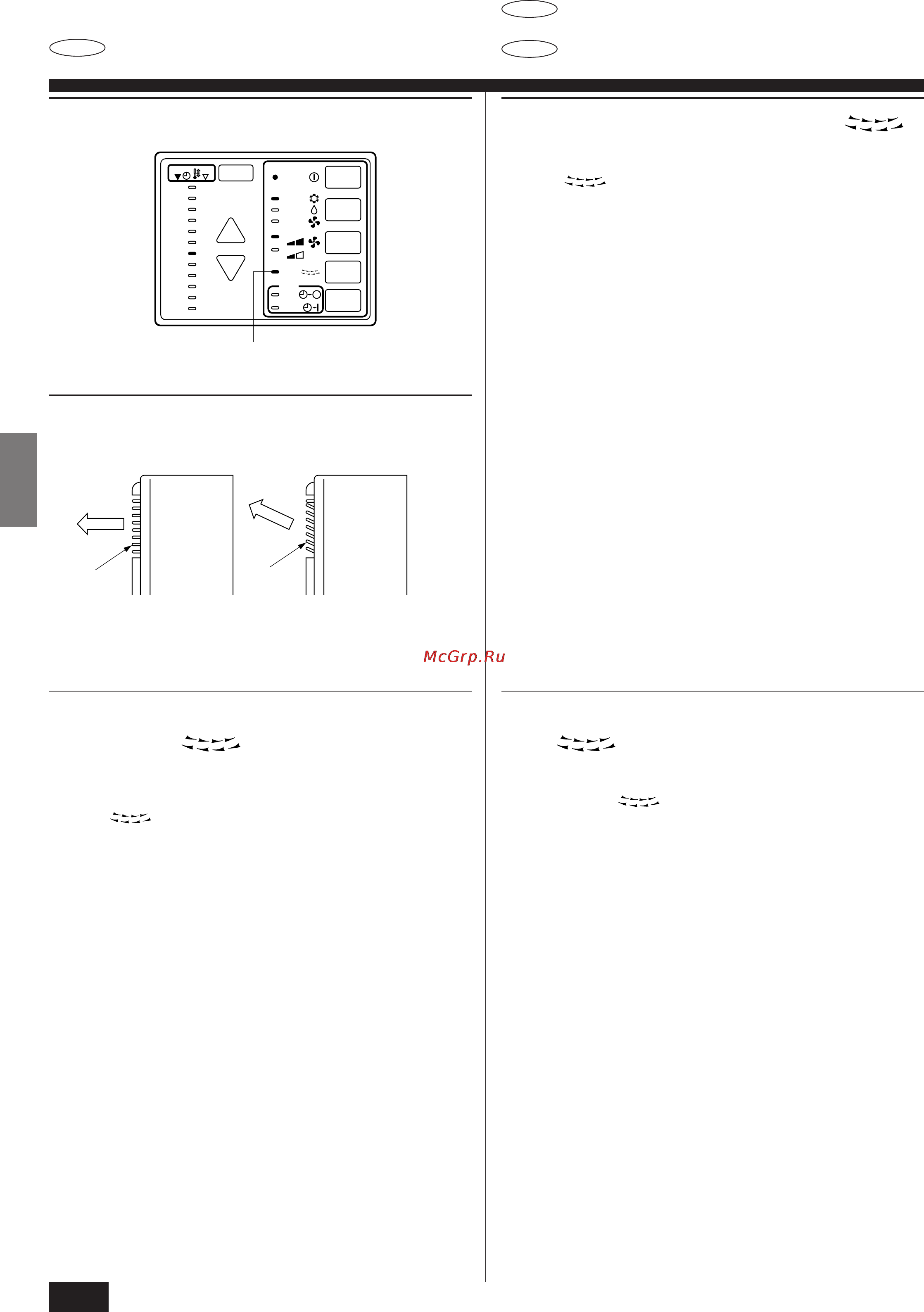

4. Operation
4.9. Crosswise wind adjustment
1 Press the LOUVER button to enter the swing mode.
A The green lamp lights up.
ON: to automatically diffuse wind crosswise.
OFF: to blow out wind in any directions.
4.10. Vertical wind adjustment (Manual)
The horizontal louver can manually be operated to adjust blowout angles.
1 To “COOL” or “DRY”, normally set the louver to forward or upward
blowout.
a Horizontal louver
Note:
Both top and bottom pieces of the horizontal louver are not inter-
locked with the others and so do not move when vertical wind ad-
justment is being made.
4
4. Betrieb und Bedienung
4.9. Kreuzweise Einstellung des Luft-
stroms
1 Die Taste LOUVER/BELÜFTUNGSKLAPPE drücken, um den
Schwenkbetrieb einzuschalten.
A Die grüne Lampe leuchtet auf.
ON: Verteilt den Luftstrom automatisch kreuzweise.
OFF: Der Luftstrom wird in alle Richtungen geblasen.
4.10. Vertikale Einstellung des Luftstroms
(Manuell)
Die horizontale Luftklappe kann automatisch betätigt werden, um den Aus-
blaswinkel für den Luftstrom einzustellen.
1 Zum “COOL”/“KÜHLEN” oder “DRY”/”TROCKNEN” wird die
Belüftungsklappe normalerweise zum Ausblasen des Luftstroms
nach vorne oder nach oben eingestellt.
a Horizontale Belüftungsklappe
Hinweis:
Die oberen und unteren Teile der horizontalen Belüftungsklappe sind
nicht mit den anderen gegenseitig verriegelt und bewegen sich da-
her nicht, wenn die vertikale Einstellung des Luftstroms vorgenom-
men wird.
4. Fonctionnement
4.9. Réglage de la soufflerie pivotante
1 Appuyer sur la touche LOUVER pour entrer en mode pivotant.
A Le témoin vert s’allume
ON: pour diffuser automatiquement de l’air au travers de la pièce.
OFF: Pour souffler de l’air dans n’importe quelle direction.
4.10. Réglage vertical de la soufflerie (ma-
nuel)
Le pivotement horizontal peut être réglé manuellement pour ajuster les
angles de la soufflerie.
1 Pour refroidir (COOL) ou pour déshumidifier (DRY), régler le pivo-
tement pour une soufflerie vers l’avant ou vers le haut.
a Pivotement horizontal
Remarque:
Les éléments du haut et du bas du pivotement horizontal ne sont
pas connectés aux autres et ne bougent donc pas en cas de réglage
de la soufflerie verticale.
UP
DOWN
TIMER/TEMP.
12
29
11
28
10
27
9
26
8
25
7
24
6
23
5
22
4
21
3
20
2
19
1
18
TIMER TEMP.
ON/OFF
MODE
SELECT
FAN
SPEED
LOUVER
TIMER
MODE
STOP
START
AUTO
POWER
COOL
DRY
FAN
HIGH
LOW
ON
1
A
a
a
¡
