OPERATION
STARTING GENERATOR
WARNING: Before starting the generator, be sure that you read and understand all the safety and
operating instructions in this manual.
1. Disconnect all electrical loads from the generator and place the AC no fuse
breaker in the OFF ( “OPEN”) position.
2. Set the engine switch to “RUN” position.
3. Open the fuel cock.
4. Set the choke lever to “CLOSE” (arrow mark). Not necessary if the engine is
warm.
5. Pull the starter handle slowly until resistance is felt.
This is the “Compression” point. Return the handle to its original position
and pull swiftly.
● Do not fully pull out the rope.
● After starting, allow the starter handle to return to its original position
while still holding the handle.
● If the engine fails to start after several attempts, repeat above procedures
with choke lever returned “OPEN” position.
6. After the engine started, return the choke lever gradually to “OPEN” position.
7. Warm up the engine without a load for a few minutes.
NOTE: Do not allow the starter handle to snap back. Return it slowly by hand.
NOTE: If the oil level in the engine is low, the engine will not start. If the engine does not start, check the
oil level and add oil as needed.
NOTE: To ensure maximum oil lubrication, place the generator on a level surface.
OPEN
CLOSE
OPEN

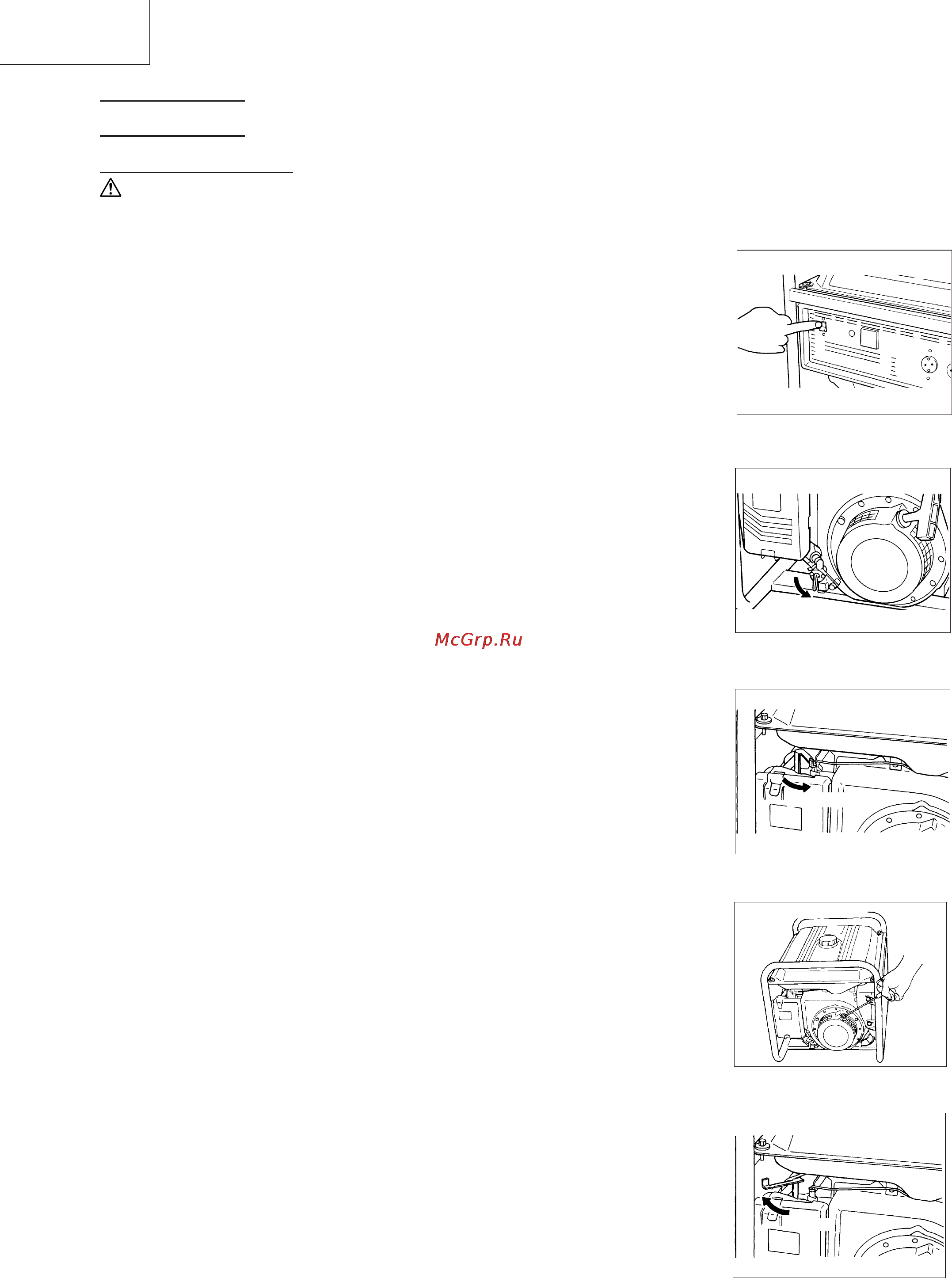

Fig. 11
Fig. 12
Fig. 13
Fig. 14
Fig. 15
