Инструкция по монтажу для щитков на 12-18 модулей

Обратите внимание на форму ригеля

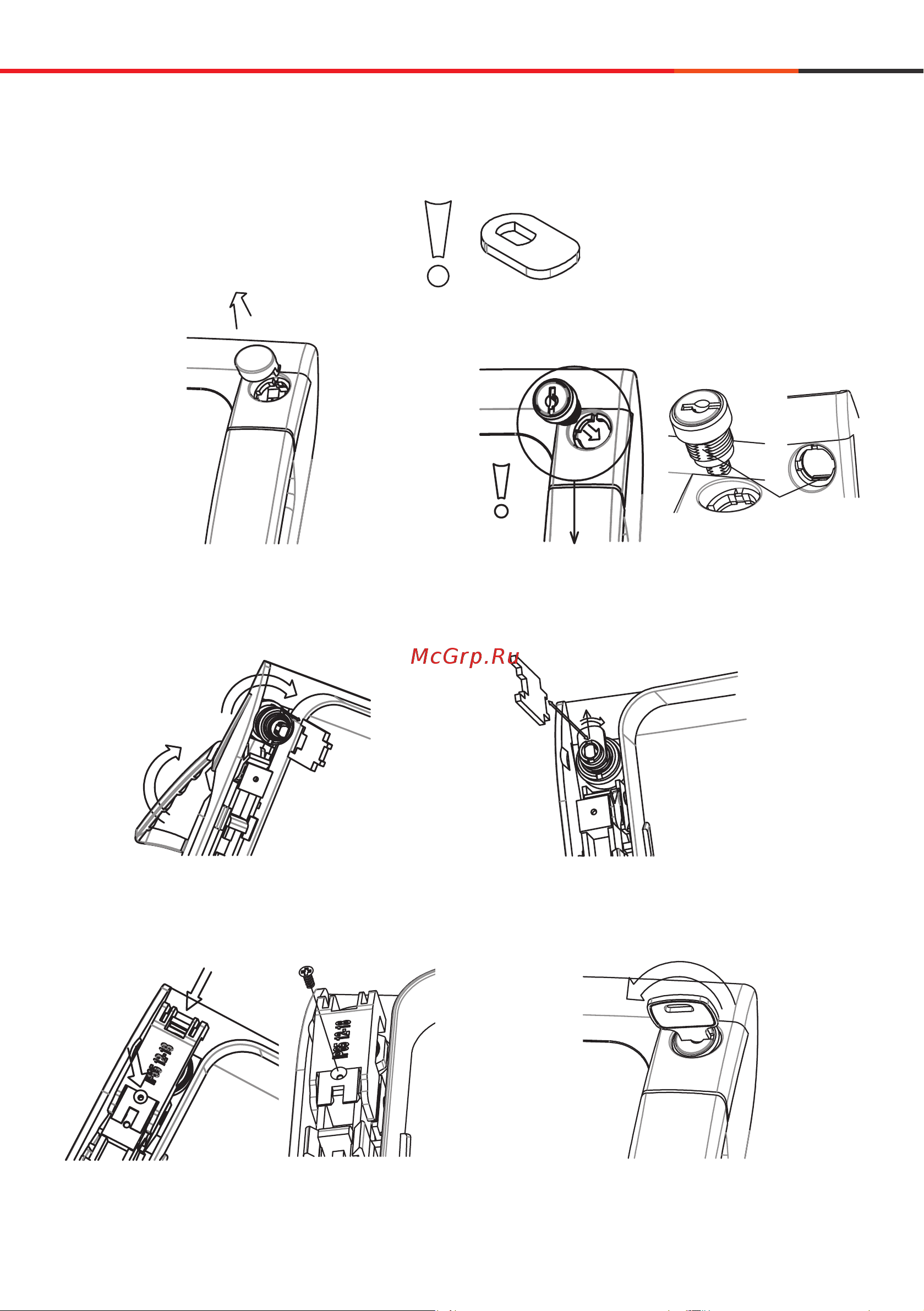

1. В верхней части ручки щитка удалите

круглую заглушку.

2. В отверстие поместите механизм замка

вертикально таким образом, чтобы совпали

пазы отверстия и механизма.

3. Зафиксируйте замок с внутренней стороны дверцы гайкой с помощью соответствующего

гаечного ключа, закрепите ригель винтом.

4. Зафиксируйте крепление с внутренней

стороны дверцы.

5. Вертикальное положение ключа и ригеля–

замок закрыт, горизонтальное положение –

замок открыт.
