Инструкция по монтажу для щитков на 24-36-54-72 модулей

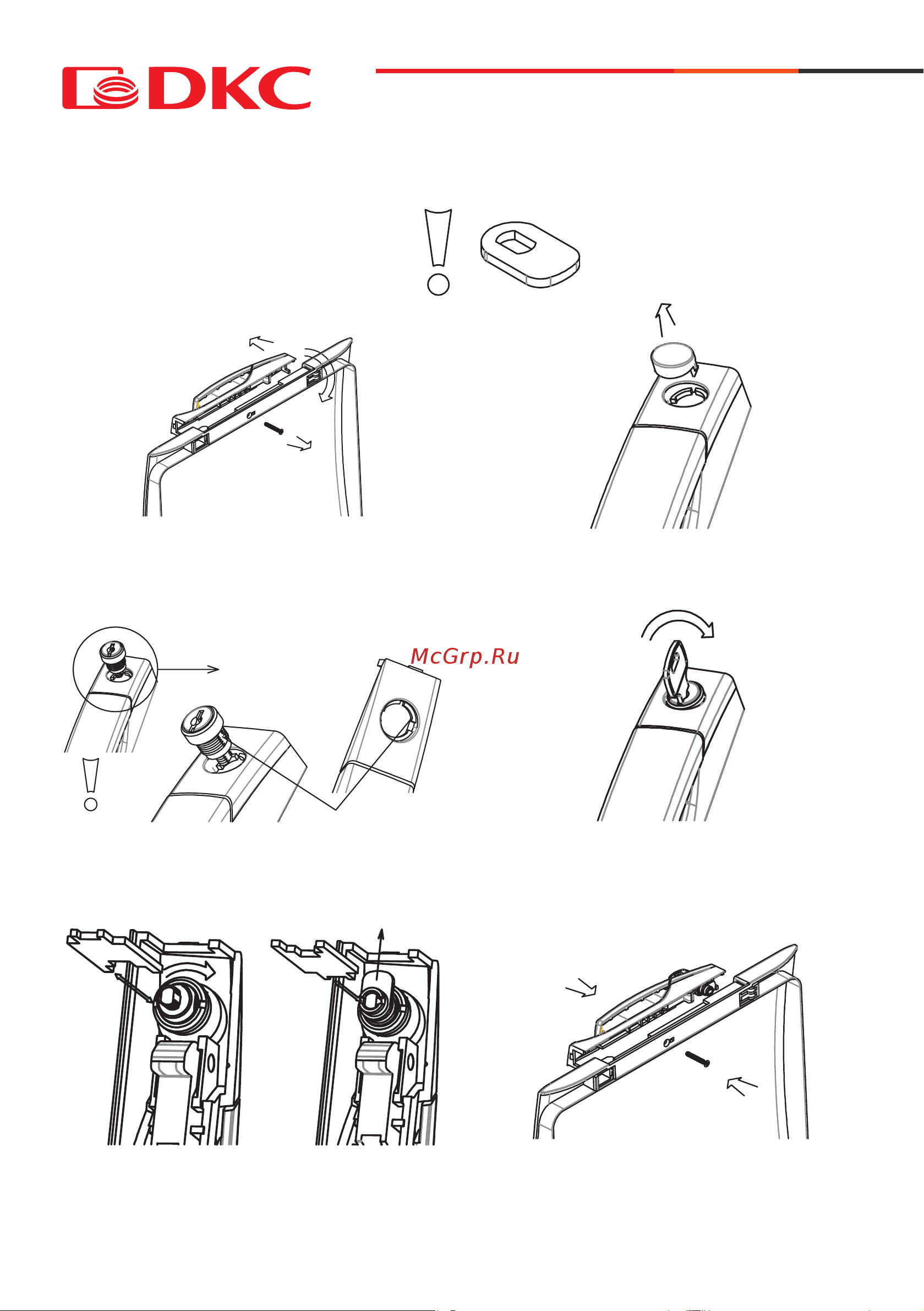

Обратите внимание на форму ригеля

1. Снимите ручку с корпуса щитка. Для этого

извлеките винтовое крепление и слегка

надавите на дверцу.

2. На ручке щитка удалите круглую заглушку.

3. В отверстие поместите механизм замка

вертикально таким образом, чтобы совпали

пазы отверстия и механизма.

4. Поверните ключ в вертикальное положение.

5. Зафиксируйте замок с внутренней стороны

гайкой с помощью соответствующего гаечного

ключа, закрепите ригель винтом.

6. Установите ручку на корпус и зафиксируйте

винтовым креплением.
