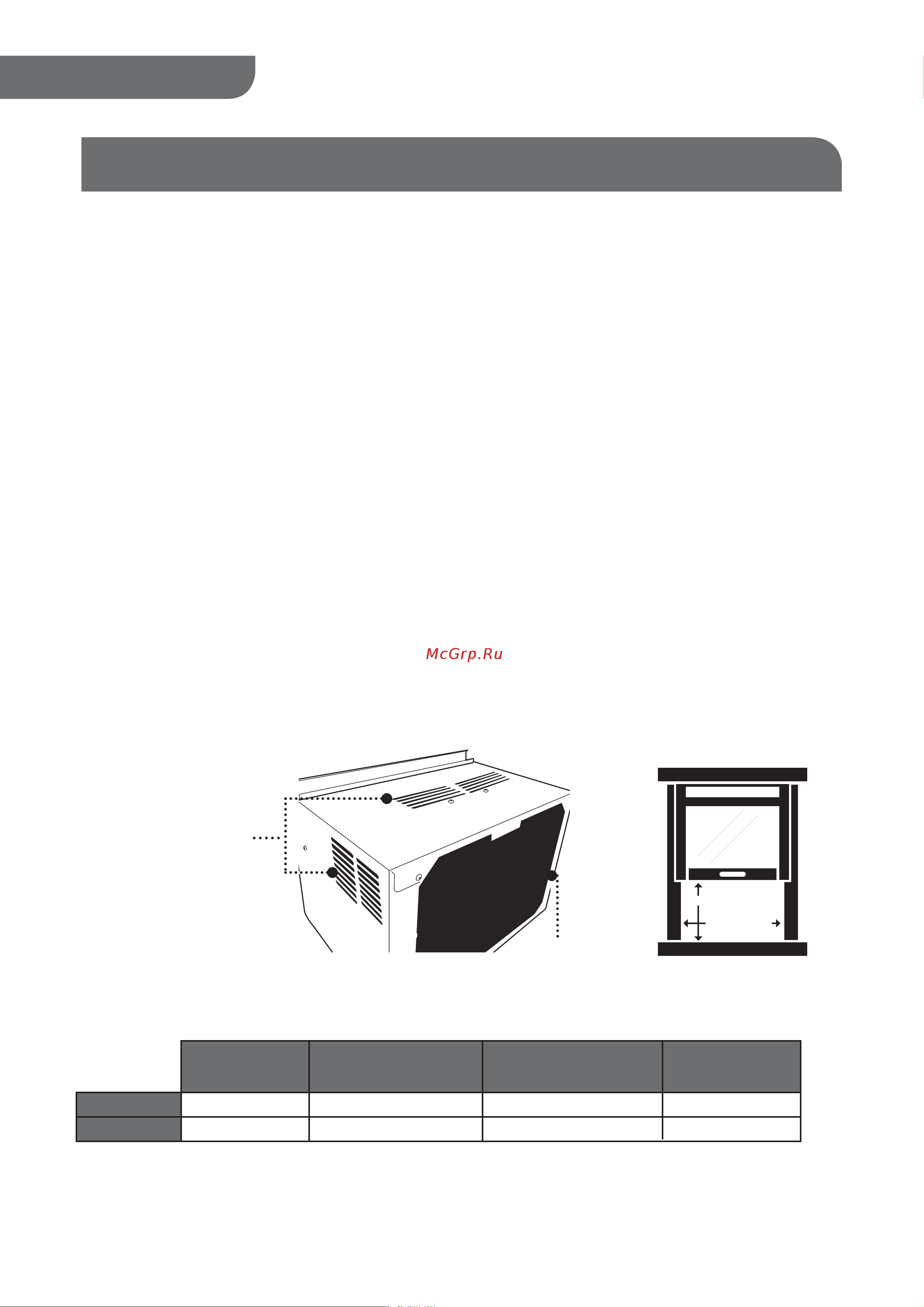

PÁGINA 6 REQUISITOS DE INSTALACIÓN
IMPORTANTE: Respete todos los códigos y normativas correspondientes. Revise la ubicación
donde se instalará el aire acondicionado. Asegúrese de tener todo lo necesario
para realizar la instalación correctamente.
LA UBICACIÓN DEBE CONTAR CON LO SIGUIENTE:
• Tomacorriente eléctrico con conexión a tierra a una distancia de 6 pies (183 cm) a partir del lugar
de donde sale el cable de suministro eléctrico del aire acondicionado para modelos:
•
Tomacorriente eléctrico con conexión a tierra a una distancia de 4 pies (122 cm) a partir del lugar
de donde sale el cable de suministro eléctrico del aire acondicionado para modelos:
NOTA: oN use un cable de extensión, adaptador para enchufe, protector contra sobrecargas
oadaptador de varias salidas.
•
riC culación libre de aire en la habitación que va a enfriarse.
•
anU abertu
ra lo suficientemente grande para el acondicionador de aire.(véase la Figura 2).
•
El aire acondicionado no debe instalarse en una carcasa para instalación en pared ni en una pared.
Únicamente puede instalarse enuna ventana de guillotina.
NOTA: saL rejillas del gabinete hacia el exterior no deben quedar obstruidas por arbustos,
árboles,etc. El aire debe poder circular libremente a través delasrejillas del gabinete
(véase la Figura 1).
INSTALACIÓN EN UNA VENTANA
Medidas de la abertura de la ventana:
HWR05XCM
A. Ancho
559 -914 mm 622 -914 mm 635 -931 mm
B. Altura
340 mm 340 mm 370 mm
664 -960 mm
370 mm
HWR05XCM ESA405N ESA406N ESA408N
ESA410N ESA412N
REQUISITOS DE UBICACIÓN
Fig. 2
REJILLAS DEL GABINETE
Fig. 1
ESPAÑOL
A. ANCHO
B. ALTURA
SALIDA DE AIRE
ESA408N/ESA410N ESA412NESA405N/ESA406N
