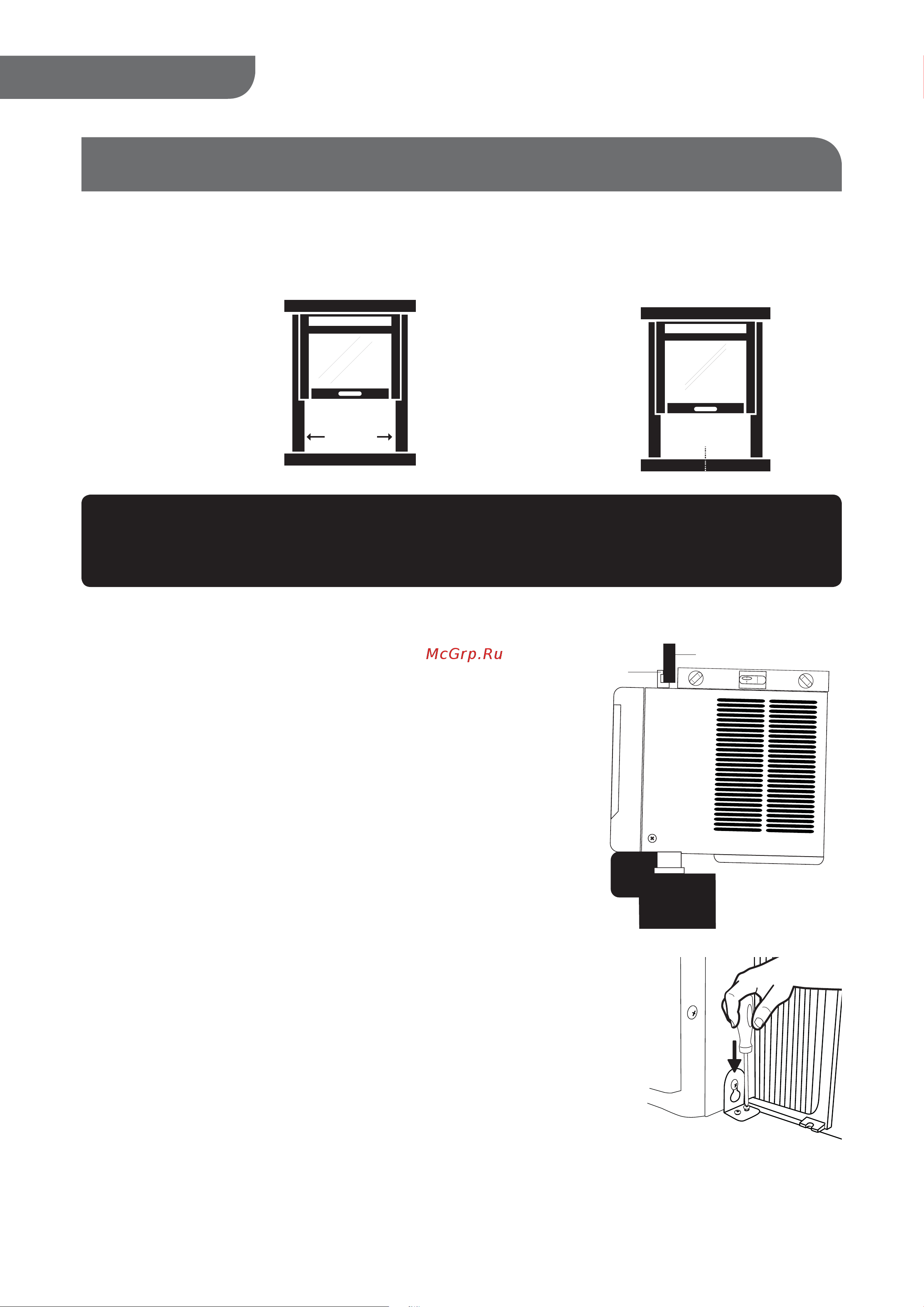

CÓMO PREPARAR LA VENTANA
1. Mida el ancho de la abertura de la ventana (véase la Figura 13).
2. euqraM con un lápiz una línea central en la parte interior de la base de la ventana
(véase la Figura 14).
•
NO obstruya las partes por donde se descarga el aire o por donde entra el aire en el panel frontal.
•
No obstruya las rejillas del exterior del aire acondicionado.
3. rtneC e el aire acondicionado en la base de la ventana.
Asegúrese de colocar la unidad de manera que descanse
en la base de la ventana con una inclinación hacia abajo
de ¼ a ½ pulgada hacia el exterior. Baje el bastidor
delaventana detrás de la canaleta superior para sujetar
la unidad en su lugar (véase la Figura 15).
NOTA: aL apariencia del modelo que usted tiene puede ser
diferente a la que se muestra.
4. Afloje el tornillo que se encuentra en la esquina inf
erior
derecha del aire acondicionado.
5. ecilseD el soporte lateral sobre el tornillo. El soporte
lateral debe descansar en la base de la ventana (véase la Figura 16).
6. eteirpA parcialmente el tornillo. Asegure la unidad antes
deapretarlo completamente.
7. ecilitU una broca de taladro de 1/8 de pulgada para hacer
unorificio inicial a través de los orificios del soporte lateral.
8. Con dos (2) tornillos de madera de 1 pulgada fije el soporte lateral
a la base de la ventana.
9. Repita lo mismo al instalar el soporte lateral del lado izquierdo
delaire acondicionado.
NOTAS Y ADVERTENCIAS:
Ũ
AsegúresedequeelaireacondicionadonosecaigadelaaberturadelaventanamientrDV
lobinstalaoloquita.
PÁGINA 12 CÓMO INSTALAR
WIDTH
ANCHO DE
LAABERTURA
DELAVENTANA
LÍNEA CENTRAL
)LJ
)LJ
)LJ
ESPAÑOL
)LJ
Top Channel
Lower Window Sash
CENTER
