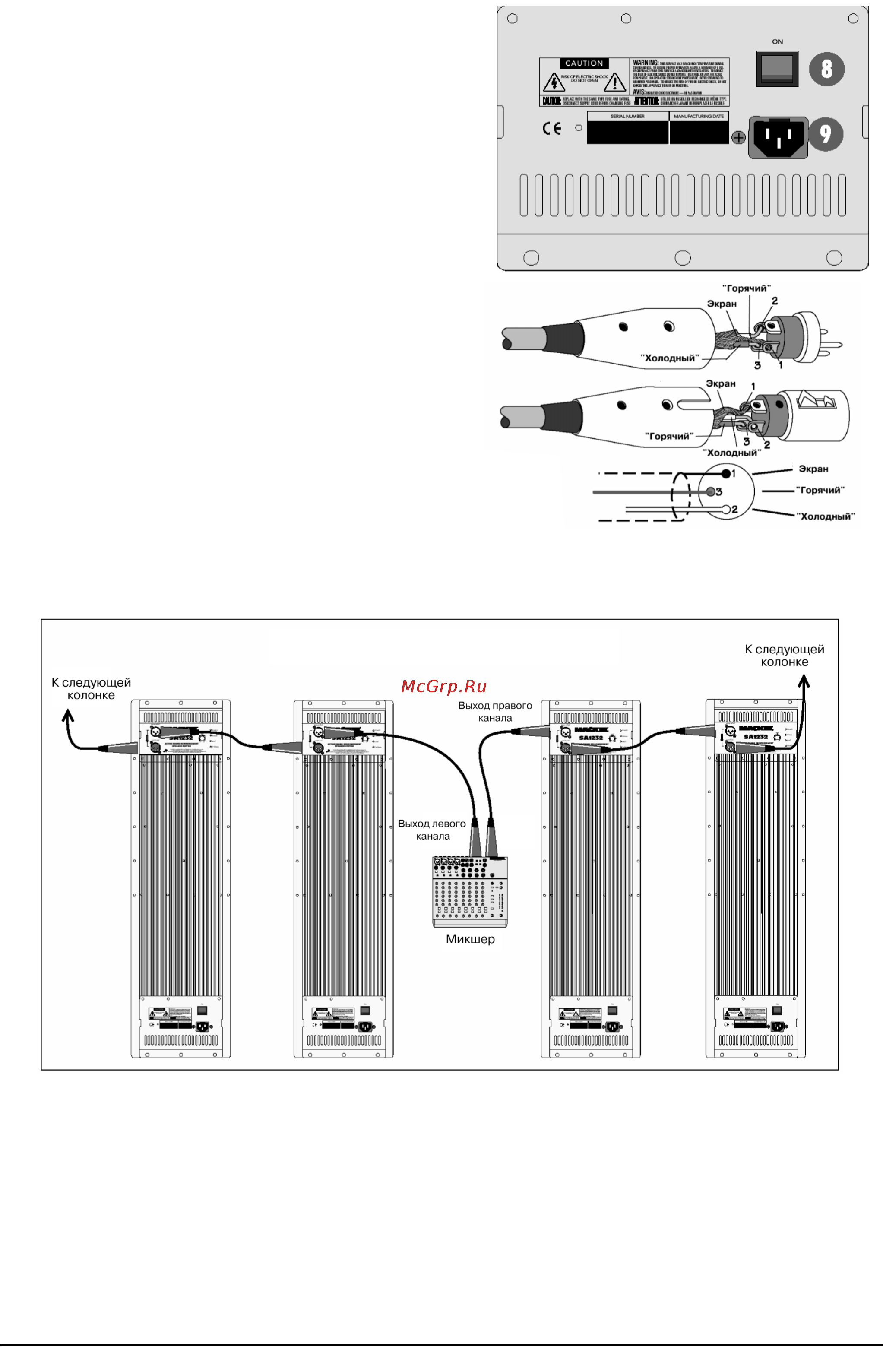

7 Система SA1232 оснащена схемой термозащиты При перегре ве усилителя или охлаждающих радиаторов включается индика тор THERMAL и мьютируется входной сигнал усилителя В этом случае необходимо определить причину недостаточная цирку ляция охлаждающего воздуха попадание прямых солнечных лу чей на радиатор и так далее и обеспечить эффективное охлаж дение Восстановление нормального режима работы системы после охлаждения осуществляется автоматически 8 Переключатель питания Перед включением прибора убедитесь что регулятор громкости источника сигнала находится в мини мальном положении 9 Сетевой разъем Предназначен для подключения питания к встроенному усилителю системы Fusion SA1232 Во избежание потерь мощности при удлинении сетевого шнура необходимо использовать кабели большого сечения Коммутация При подключении ко входу системы SA1232 симметричного линей ного сигнала убедитесь в том что разъем XLR соединительного ка беля имеет распайку в соответствии со стандартом AES Горячий Контакт 2 Холодный Контакт 3 Экран Земля Контакт 1 Примечание выходной разъем LOOP OUT имеет аналогичную распайку Подключение дополнительных систем SA1232 В случае подключения цепи из нескольких систем SA1232 выход микшерной консоли или другого источника необходимо подклю чить ко входу MAIN INPUT первой системы SA1232 Вход второй системы SA1232 подключается к выходу LOOP OUT первой систе Питание При использовании сетевого удлинителя необходимо учитывать назначение проводников сетевого шнура системы SA1232 Синий Горячий Коричневый Нейтральный Зеленый Земля При подключении убедитесь что характеристики сети и тип розетки соответствуют требованиям системы SA1232 Напряжение питания системы SA1232 должно составлять не менее 97 с обеспечением заявленных выходных характеристик или 80 без обеспечения максимальной выходной мощности от номинального значения Максимальный потребляемый ток системы SA1232 при максимальном звуковом давлении составляет 10 A RMS и 16 А пиковое Используемая сеть должна обеспечивать достаточную мощность для всех подключенных к ней приборов Необходимо учитывать что недостаточная мощность сети может повлечь за собой заметное снижение максимальной пиковой выходной мощности систе мы разборчивости звучания а также ослабленное звучание низкочастотного диапазона Mackie SA1232 Руководство пользователя 3
